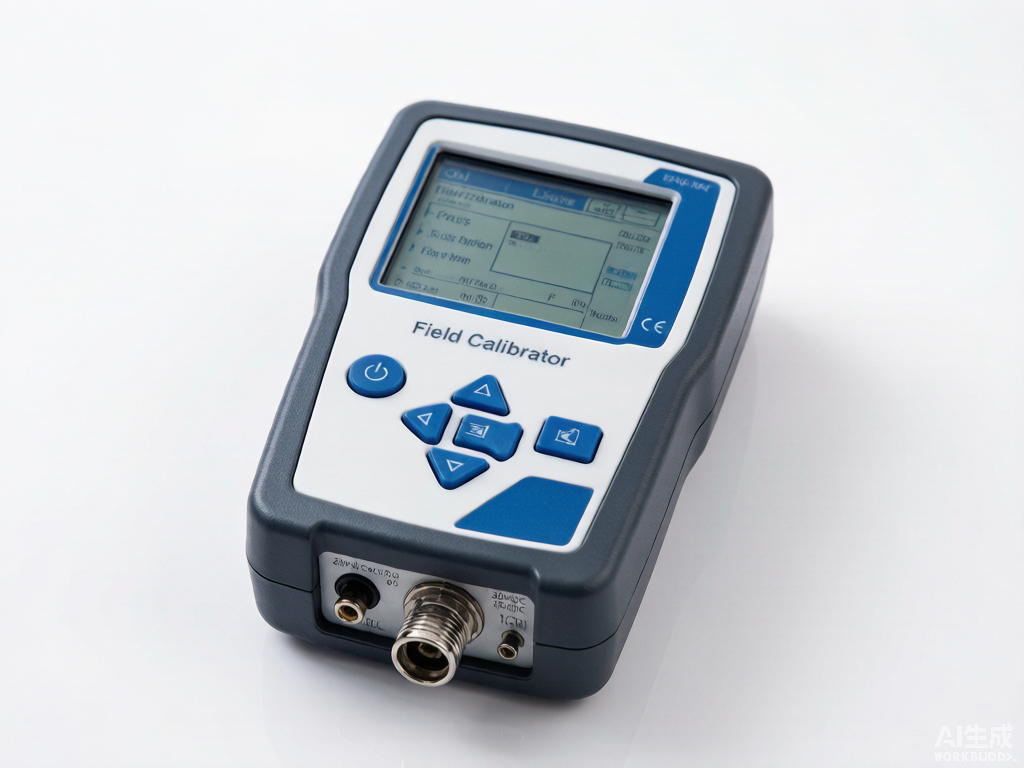

新型现校仪：重塑电能表现场检测与数据管理新生态 CNR220-439

项目背景

电能表现场检测是计量管理的重要环节。传统现校仪功能单一，仅能完成现场检测，检测数据依赖人工记录，缺乏统一管控手段。国网公司现有生产系统之间信息传递不畅，数据安全性和准确性难以保证。各现校仪厂家独立的管理系统各自为政，现场检测数据缺乏有效管控，存在人为篡改风险，数据质量堪忧。

针对上述问题，项目团队研发了新型现校仪，专为实负荷下智能电能表的误差检测而设计，集高精度、小体积、便携性、易操作和用户友好性于一身，旨在重塑电能表现场检测与数据管理方式。

存在问题

• 功能单一。传统现校仪仅限现场检测，无法与后台系统联动，检测完成后数据需人工录入，效率低且易出错。
• 信息壁垒。国网公司现有生产系统间信息传递不畅，数据安全性和准确性难以保证。
• 数据管控缺失。各现校仪厂家独立的管理系统形成信息割裂，现场检测数据缺乏有效管控，存在人为篡改风险。
• 自动化程度低。现场检测数据记录繁琐，工作质量不高，难以适应规模化检测需求。
• 数据质量堪忧。检测数据缺乏统一标准和实时回传机制，数据可信度不足。

创新目标

研发一款高精度、小体积、便携易操作的新型现校仪，实现实负荷下智能电能表误差检测的自动化校验、检测数据免记录和信息回传，解决现场检测自动化程度低、数据记录繁琐、工作质量低的问题，提高电能表现场检测与数据管理的整体水平。

技术方案

新型现校仪通过与电能表的数据交换，实现安全认证、精度等级检测、接线判断及计量参数采样等全方位计量检测功能。所有检测数据均可通过无线网络实时上传至后台主站系统，实现检测数据的有效衔接和实用管理。

在性能指标上，电压测量范围宽达0400Vrms，测量准确度高达0.05级；直流接入式电流测量范围可达010A，直接接入式电能测量准确度同样为0.05级。设备还能测量2至41次谐波，相位测量范围涵盖-180°至180°，准确度高达±0.05°；频率测量范围在4565Hz之间，准确度为±0.01Hz。配备钳表后，测量范围更可扩展至0100A，测量准确度为0.2级。

操作流程上，现场检测人员携带新型现校仪到达检测点，完成接线后启动检测，设备自动完成安全认证、接线判断和计量参数采样，检测数据实时上传至后台主站系统，无需人工记录，显著提高现场检测的工作质量。

创新亮点

• 高精度测量：电压和电能测量准确度达0.05级，相位准确度±0.05°，频率准确度±0.01Hz，满足现场精密检测需求。
• 实时数据回传：检测数据通过无线网络实时上传至后台主站系统，实现有效对接和实用管理，杜绝人为篡改。
• 自动化校验：实现自动化校验和检测数据免记录，减少人工干预，提升工作质量。
• 便携易操作：小体积、便携性设计，用户友好，适合多场景现场检测。
• 宽范围测量：电压测量范围达0400Vrms，电流测量范围达010A，配备钳表后可扩展至0100A，适应多种检测条件。

落地应用效果

新型现校仪解决了现场检测自动化程度低、数据记录繁琐、工作质量低的问题，实现了自动化校验、检测数据免记录和信息回传等功能，显著提高了现场检测的工作质量。从产业化角度看，市场前景广阔。首次注册需支付100套专利使用费150万元，后续每次注册则需先行支付20套专利使用费30万元。以27个网省公司、每网省公司10个市、每个市10个县、每个县5至10个供电所的配置计算，第一年转化收益预计可达2.7亿至5.4亿元左右，三年转化收益更是超过8亿元。

产出物：新型现校仪硬件设备及配套后台主站系统。

适用场景：实负荷下智能电能表现场误差检测，适用于各网省公司、市、县及供电所的计量检测工作。

常见问题

Q：新型现校仪与传统现校仪的主要区别是什么？

A：传统现校仪功能单一，仅限现场检测，数据需人工记录；新型现校仪集高精度测量、自动化校验、数据实时回传于一体，实现检测数据免记录和高效管理。

Q：检测数据如何保证安全性？

A：检测数据通过无线网络实时上传至后台主站系统，避免人工记录环节，有效防止人为篡改，保证数据安全性和准确性。

Q：新型现校仪的测量精度如何？

A：电压和直接接入式电能测量准确度达0.05级，相位准确度±0.05°，频率准确度±0.01Hz；配备钳表后电流测量准确度为0.2级。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
