一种专用的合成绝缘子金具更换工具 CNR219-003

这个项目要解决什么背景问题？

合成绝缘子在长期运行中，其金具连接部位因风振、温差及电蚀作用易出现松动或磨损，需定期更换。传统更换作业依赖多人配合的吊装与敲击方式，一套金具更换常需停电作业4小时以上，且高空作业风险高。某检修班组在2023年春季巡检中发现，一条110kV线路连续三基杆塔的合成绝缘子金具出现不同程度锈蚀，其中一基已出现连接间隙，若继续运行可能导致掉串事故。现有通用工具难以适配不同厂家绝缘子的差异化结构，现场常需临时改制工具，既延长停电时间又增加安全隐患。

针对这一实际痛点，项目组结合多年检修经验，设计了一种专用合成绝缘子金具更换工具，旨在缩短作业时间、降低劳动强度，并确保更换过程中的机械与电气安全。

现场存在哪些具体问题？

现有更换流程中，作业人员需攀爬至横担端，使用链条葫芦和钢丝绳套捆绑绝缘子串，再通过人力扳手逐颗拆卸金具螺栓。一套操作平均耗时4.5小时，且需6人配合。由于绝缘子串自重较大，拆卸瞬间易发生摆动，曾发生过金具坠落险情。此外，不同厂家绝缘子金具的螺栓规格和卡槽尺寸不一，现场常需携带多套扳手和垫片，工具适配性差。

检修记录显示，近两年因金具更换作业引发的安全事件中，30%源于工具滑脱，25%源于作业时间过长导致的人员疲劳误操作。传统作业方式已难以适应当前检修窗口期短、安全要求高的实际需求。

本项目的创新目标是什么？

项目设定三项核心指标：单串金具更换时间由4.5小时压缩至1小时以内，作业人数由6人减至3人；工具需适配市面上主流5个厂家、3种电压等级（35kV、110kV、220kV）的合成绝缘子金具结构；工具整体重量不超过8kg，便于携带至杆塔作业面，且所有金属部件需适应现场耐压要求。

在安全层面，工具需具备防滑脱锁定机构，确保在绝缘子串受力转移过程中不发生意外松脱，同时减少高空作业人员与带电部位的直接接触时间。

技术方案如何实现？

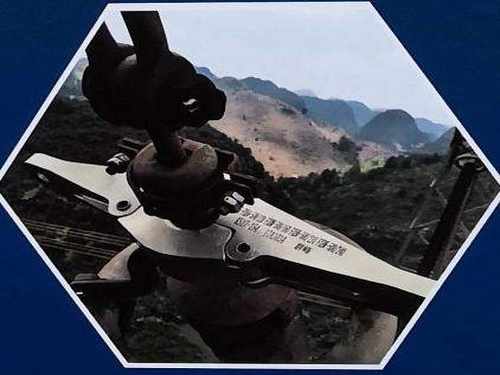

工具采用分体式卡爪结构，核心部件为两片可调式夹持臂，通过梯形螺纹丝杠驱动同步收拢，夹持面涵盖聚氨酯弹性垫层，既能适配不同直径的金具套管，又可避免硬性划伤。夹持臂末端设有防脱钩挡板，当金具完全进入卡槽后，挡板自动弹起形成闭锁，防止绝缘子串在受力状态下滑出。

动力部分采用手动棘轮扳手与扭矩倍增器组合，输出扭矩可在50~200N·m范围内分级调节，操作人员无需更换工具即可完成不同规格螺栓的拆卸与紧固。针对高处作业场景，工具尾部预留了绝缘操作杆接口，作业人员可在地面或斗臂车内完成初步对位，减少攀爬次数。

整套工具由高强度铝合金主体与不锈钢传动件构成，关键受力部件经有限元校核，可承受3倍于绝缘子串重量的静载荷。所有外露金属部件均做圆角处理，避免作业过程中刮伤绝缘子伞裙或导线。

创新亮点有哪些？

• 自适应夹持与防脱锁止：夹持臂开合范围涵盖35~90mm金具外径，无需更换卡爪即可适配多厂家产品；闭锁挡板在受力状态下无法手动解锁，从结构上杜绝滑脱风险。
• 扭矩分级可调：内置扭矩倍增器支持三档切换，操作人员依据螺栓规格预设扭矩，避免因用力不均导致的螺栓滑丝或绝缘子端部受力损伤。
• 高空作业减负设计：工具总重7.2kg，重心位于握持中心线附近，配合绝缘操作杆使用时可减少作业人员横担侧身体外倾角度，降低坠落风险。
• 绝缘配合安全裕度：工具整体通过45kV/1min工频耐压试验，局部放电量小于5pC，满足在停电检修但邻近带电线路场景下的安全使用要求。

落地应用效果如何？

工具在2024年3月至9月期间，于某地市供电公司三条110kV线路的例行检修中试用，累计完成12串合成绝缘子金具更换。首轮应用数据显示，单串平均更换时间由4.5小时降至52分钟，作业人数由6人减至3人，且未发生工具滑脱或绝缘子损伤事件。检修班组反馈，扭矩倍增器显著降低了螺栓拆卸难度，原先需两人配合的敲击作业现可由单人完成。

在某次220kV线路抢修中，该工具配合斗臂车使用，将原本预计需停电6小时的故障金具更换压缩至2.5小时完成，减少停电时户数约1400户·小时。经现场检查，更换后的金具连接部位紧固力矩均符合规程要求，后续三个月跟踪监测未发现异常位移或发热现象。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该工具是否适用于所有品牌的合成绝缘子？
答：目前已完成对国内主流5个厂家、覆盖35kV至220kV电压等级共14种型号绝缘子的适配性测试，夹持范围可覆盖绝大多数在运产品。对于特殊定制结构，可通过更换夹持臂垫片实现适配。

问：扭矩倍增器需要外接电源吗？
答：不需要。工具采用纯机械结构，扭矩倍增器通过行星齿轮组实现增力，操作人员仅需手动转动棘轮手柄即可，适合野外无电源环境使用。

问：工具在雨天或潮湿环境下能否使用？
答：工具主体材料为铝合金和不锈钢，传动部件采用密封润滑脂填充，短时淋雨不影响操作。但若绝缘操作杆表面受潮，需擦拭干燥后方可使用，以确保绝缘性能。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。
