跌落式熔断器安装防晃稳定装置 CNR221-011

项目背景

本文针对电力生产中的实际痛点，研发了跌落式熔断器安装防晃稳定装置，有效提高了作业效率与安全水平。在配网线路的日常运维中，跌落式熔断器作为重要的保护设备，其安装质量直接影响线路运行安全。然而，户外高处安装环境复杂，传统安装方式依赖人工登高作业，操作空间受限，熔体拉紧程度难以精确控制，导致熔断器在安装后容易出现晃动、对位不准等问题，埋下安全隐患。

针对这一痛点，项目团队深入分析了跌落式熔断器安装过程中的受力特点与操作难点，发现传统工具缺乏有效的固定与远程控制手段，作业人员需在杆塔上徒手调整熔断器位置，既耗时又难以保证稳定性。为此，团队研发了一款跌落式熔断器安装防晃稳定装置，旨在通过机械化、遥控化设计，从源头提高安装质量与作业安全性。

存在问题

• 晃动风险高：户外高处安装时，风力及操作扰动易使熔断器晃动，难以准确对位，影响安装精度。
• 操作难度大：传统方式需作业人员在高处一手持熔断器、一手拉紧熔体，操作空间受限，劳动强度大。
• 天气制约明显：雨天或潮湿环境下，雨水侵入操作部位易导致工具打滑或电气安全隐患，作业窗口受限。
• 安全防护不足：缺乏有效的绝缘隔离与远程控制手段，作业人员与带电部位距离较近，安全风险较高。
• 效率提高有限：传统安装流程繁琐，需反复调整，单次作业耗时较长，整体效率偏低。

创新目标

本项目的核心目标是设计一种集绝缘防护、角度调节、防雨密封与遥控释放于一体的专用安装工具，实现跌落式熔断器安装过程的稳定固定与远程准确操控，显著降低作业风险，提高安装质量与效率，并适应多种户外天气条件。

技术方案

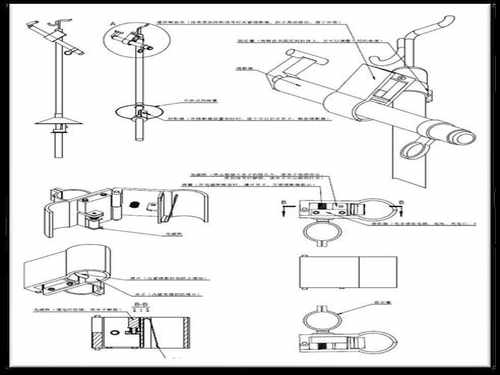

该装置由绝缘手持把手、可调节杆体、智能控制器、可拆式挡雨罩及遥控释放夹组成。手持把手采用绝缘材料，保障操作人员安全；杆体上设有固定圈，可灵活调整释放夹的俯仰与水平角度，适应不同安装方位；控制器顶部安装可拆式挡雨罩，有效防止雨水侵入控制电路，确保雨天作业稳定性。

遥控释放夹是装置的核心部件，采用电磁铁与弹簧的协同机制。在未收到释放信号前，夹体依靠弹簧压力保持夹紧状态，使熔断器在搬运及对准过程中不产生晃动或移位；当熔断器到达预定安装位置后，作业人员通过无线遥控器发送指令，电磁铁通电吸合，克服弹簧力使夹体张开，完成释放。整个操作过程人员可在地面或安全位置完成，无需直接接触高处部件。

创新亮点

• 遥控释放机制：采用电磁铁与弹簧组合，实现远程控制夹紧与释放，避免高处徒手操作，提升安全性与便捷性。
• 防晃稳定设计：夹体在释放前持续保持夹紧状态，有效抑制熔断器晃动，确保精准对位，提高安装质量。
• 全绝缘防护：手持把手与杆体均采用绝缘设计，为作业人员提供稳定的安全隔离，降低触电风险。
• 灵活角度调节：杆体固定圈可多向调整释放夹角度，适配不同杆塔结构与安装角度，增强工具通用性。
• 防雨适应性：可拆式挡雨罩设计，保障雨天作业时控制器不受潮，扩大有效作业窗口。

落地应用效果

该装置已在多个配网检修现场试用，作业人员反映其操作直观、释放动作稳定，显著减少了高处调整次数，安装后的熔断器对位准确、固定牢靠。在模拟风力干扰测试中，装置夹持的熔断器未出现明显位移，验证了其防晃性能。同时，遥控功能使作业人员可远离安装点操作，安全距离明显增加，整体作业效率较传统方式大幅提升。

产出物：跌落式熔断器安装防晃稳定装置样机一套，配套无线遥控器及使用说明书。

适用场景：适用于配网线路跌落式熔断器的新装、更换及检修作业，尤其适合户外杆塔高处、风力较大或天气多变的环境。

常见问题

Q：该装置是否适用于所有型号的跌落式熔断器？

A：装置释放夹的开口尺寸可调，能适配主流规格的跌落式熔断器，但特殊型号需提前确认夹持尺寸。

Q：遥控释放的可靠性如何？是否会出现误动作？

A：释放夹采用电磁铁与弹簧互锁设计，只有收到遥控器特定信号时电磁铁才会动作，且遥控器需持续按压释放键，有效防止误触。

Q：在雨天使用是否安全？

A：控制器上方装有可拆式挡雨罩，可防止雨水直接侵入，但建议在中等以下降雨时使用，暴雨天气仍需停止作业以确保安全。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
