液体绝缘介质介质损耗在线检测装置的开发与应用 CNR221-130

项目背景

本文针对电力生产中的实际痛点，研发了液体绝缘介质介质损耗在线检测装置的开发，有效提升了作业效率与安全水平。绝缘油是充油电力设备的主要绝缘介质，其介质损耗因数是判断油品劣化和设备绝缘状态的关键指标。传统检测依赖停电取油样送实验室，流程长、时效差，难以捕捉运行中油品的连续变化。

油品劣化往往伴随介电常数、粘度、密度等物性参数的同步改变，但离线检测只能获取取样瞬间的单一结果，无法反映劣化过程的动态趋势。若能在设备运行状态下直接测量这些物性参数，并建立其与介质损耗的关联，即可实现油品介损的在线评估。

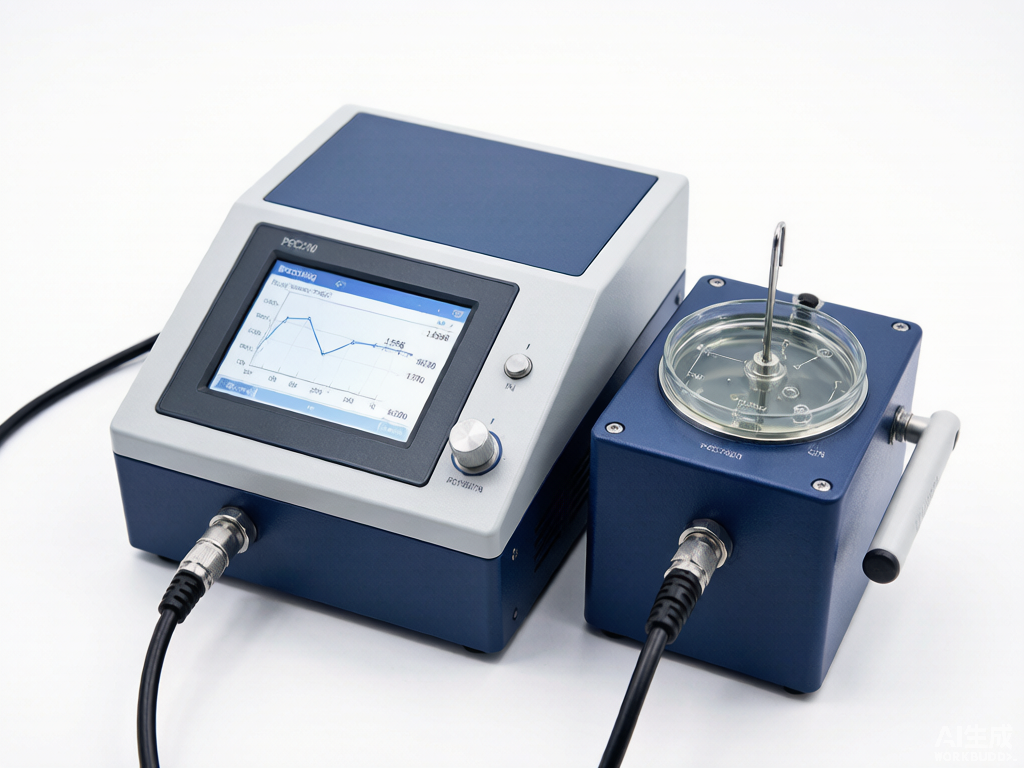

本项目面向试验部实际需求，开发液体绝缘介质介质损耗在线检测装置，以音叉式机械谐振油品传感器为核心，探索油品介损在线检测的可行路径。

存在问题

• 检测时效性差。离线取油样需停电配合，从取样到出具报告周期较长，无法及时发现油品劣化的早期征兆。
• 取样代表性不足。取样位置和操作差异会影响结果，单次取样难以代表设备整体油品状态。
• 物性参数分散。粘度、密度、介电常数等参数通常由不同仪器分别测量，数据难以在同一时间基准下关联分析。
• 介损在线检测手段有限。现有在线监测多针对局部放电或温度，直接反映油品介损的在线装置较少。
• 劣化趋势难追踪。缺乏连续在线数据，油品劣化过程只能靠离散的离线结果推断，趋势判断依据不足。

创新目标

研制一种可在线直接测量绝缘油粘度、密度和介电常数的检测装置，通过绝缘油泄露电流与介电常数同离线油品介损检测数据的拟合，得到油品介质损耗在线检测结果，为充油设备油品状态评估提供连续、实时的数据支撑。

技术方案

装置采用音叉式机械谐振油品传感器作为核心敏感元件。音叉在油品中振动时，其谐振频率和品质因数受油品粘度、密度和介电常数影响，通过检测谐振特性变化，可同时获取这三项物性参数。

传感器直接浸入设备油路或油样管路中，在运行状态下连续采集油品物性数据。采集到的介电常数与泄露电流信号送入数据处理单元，按预先建立的拟合模型计算油品介质损耗在线检测值。

拟合模型基于离线油品介损检测数据建立：将同批次油样的在线测量参数与实验室离线介损结果对应，通过回归分析确定泄露电流、介电常数与介质损耗之间的映射关系，并定期用离线数据校验修正，保证在线结果与离线检测的一致性。

创新亮点

• 多参数同步测量：音叉式机械谐振传感器可同时直接测量粘度、密度和介电常数，避免多仪器分别测量带来的时间偏差。
• 在线直接检测：传感器浸入油路即可在设备运行状态下连续采集，无需停电取样，显著提升检测时效。
• 数据拟合关联：以泄露电流和介电常数为输入，通过拟合模型得到介损在线结果，实现物性参数与介损指标的关联。
• 离线数据校验：在线结果定期与离线油品介损检测数据比对修正，保证检测结果的可靠性。
• 结构适应性强：传感器体积小，可直接安装于油路或取样管路，对现有设备改动小。

落地应用效果

装置在试验部相关充油设备上完成安装调试并投入运行。现场应用表明，装置可连续输出油品粘度、密度、介电常数及介质损耗在线检测结果，数据变化趋势与离线检测结果吻合，能够反映油品劣化的动态过程。运维人员依据在线数据可及时掌握油品状态变化，减少不必要的停电取样次数。

产出物：液体绝缘介质介质损耗在线检测装置及配套拟合模型、现场安装调试方案。

适用场景：充油变压器、电抗器等充油电力设备的绝缘油在线状态检测，以及试验部油品监督与劣化趋势分析。

常见问题

Q：在线检测结果与离线介损检测是否一致？

A：拟合模型基于离线油品介损检测数据建立，并定期用离线数据校验修正，现场应用表明在线结果与离线检测吻合。

Q：装置安装是否需要对设备停电？

A：传感器可直接安装于油路或取样管路，对现有设备改动小，安装调试按现场条件安排。

Q：传感器可测量哪些参数？

A：音叉式机械谐振传感器可同时直接测量油品粘度、密度和介电常数，并据此计算介质损耗在线检测结果。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
