利用可调谐半导体激光器（TDLAS）技术实现高压开关中SF₆气体分解产物的精准检测 CNR220-129

项目背景

本文针对电力生产中的实际痛点，研发了利用可调谐半导体激光器（TDLAS）技术，有效提高了作业效率与安全水平。SF₆气体因其优异的绝缘和灭弧性能，被广泛用作高压开关设备的核心介质。然而，设备在长期运行中，内部可能因局部放电、过热或电弧故障导致SF₆气体分解，生成SO₂、CO、CO₂等特征产物。这些分解产物的种类和浓度直接反映设备内部的故障类型与严重程度，是状态检修的重要依据。

传统检测手段多依赖气相色谱或电化学传感器，存在响应慢、交叉干扰大、无法在线连续监测等局限，难以适应对痕量分解产物的准确捕捉需求。随着电网对设备稳定性要求的提高，亟需一种高灵敏度、高选择性的气体检测方法，能够在复杂电磁环境下稳定工作，为运维人员提供及时准确的诊断信息。

本项目基于可调谐半导体激光器（TDLAS）技术，针对SF₆分解产物的特征吸收谱线，开发了一套准确检测方案。该方案旨在解决传统方法的痛点，提高高压开关设备的状态感知能力，为预防性维护提供技术支撑。

存在问题

• 检测灵敏度不足：SF₆分解产物多为痕量级，传统传感器难以分辨低浓度变化，容易漏检早期故障信号。
• 交叉干扰严重：分解产物中多种气体吸收峰重叠，电化学法易受温湿度及共存气体干扰，导致误报或读数偏差。
• 无法在线连续监测：离线取样分析周期长，无法实时掌握设备状态，故障发展初期难以捕捉。
• 维护成本高：传统色谱仪体积大、需定期校准，且耗材更换频繁，运维负担重。
• 故障定位困难：仅凭总浓度难以判断故障类型和位置，缺乏对多组分同步分析的快速手段。

创新目标

本项目旨在利用TDLAS技术的高光谱分辨率和单色性，选取SF₆分解产物中吸收强度高且无干扰的谱线，实现对CO、SO₂、CO₂等组分的同步精准测量。通过硬件集成与算法改进，形成一套适用于高压开关现场环境的检测装置，显著提升检测灵敏度与响应速度，为故障诊断提供量化依据。

技术方案

TDLAS技术基于激光二极管波长可调谐特性，通过扫描SF₆分解产物的特定吸收谱线，利用谐波检测原理反演气体浓度。系统结构包括可调谐激光器、气体吸收池、光电探测器及信号处理单元。激光器发射的窄线宽光束穿过待测气体，探测器接收透射光强，经锁相放大后提取二次谐波信号，从而计算各组分浓度。

操作流程为：首先，将检测装置接入高压开关的气体取样口，通过循环泵使气体流经吸收池；其次，控制激光器在目标谱线范围内快速扫描，同步采集吸收信号；最后，由嵌入式算法解算浓度值，并显示于本地界面。整个测量过程可在数秒内完成，无需气体分离预处理，实现多组分同时检测。

创新亮点

• 高选择性：利用激光单色性，仅针对目标气体吸收线测量，有效规避交叉干扰，提升数据可靠性。
• 痕量检测能力：采用长光程吸收池和谐波检测技术，可检测低至痕量级的分解产物，早期预警能力显著增强。
• 快速响应：无需色谱分离，测量周期缩短至秒级，支持连续在线监测，便于捕捉瞬时故障信号。
• 结构紧凑：光机一体化设计，体积小、功耗低，便于现场安装与移动巡检，降低运维复杂度。
• 多组分同步：通过波长调谐可依次测量CO、SO₂、CO₂等多种气体，为故障类型判断提供完整数据。

落地应用效果

该技术已在多个高压开关站进行试点应用，现场运行表明，检测装置能够稳定输出各分解产物浓度，数据与实验室色谱分析结果高度吻合。运维人员根据浓度变化趋势，成功识别出两起早期局部过热隐患，避免了潜在停电事故。同时，装置免维护周期长，显著减少了人工巡检频次，降低了运维成本。

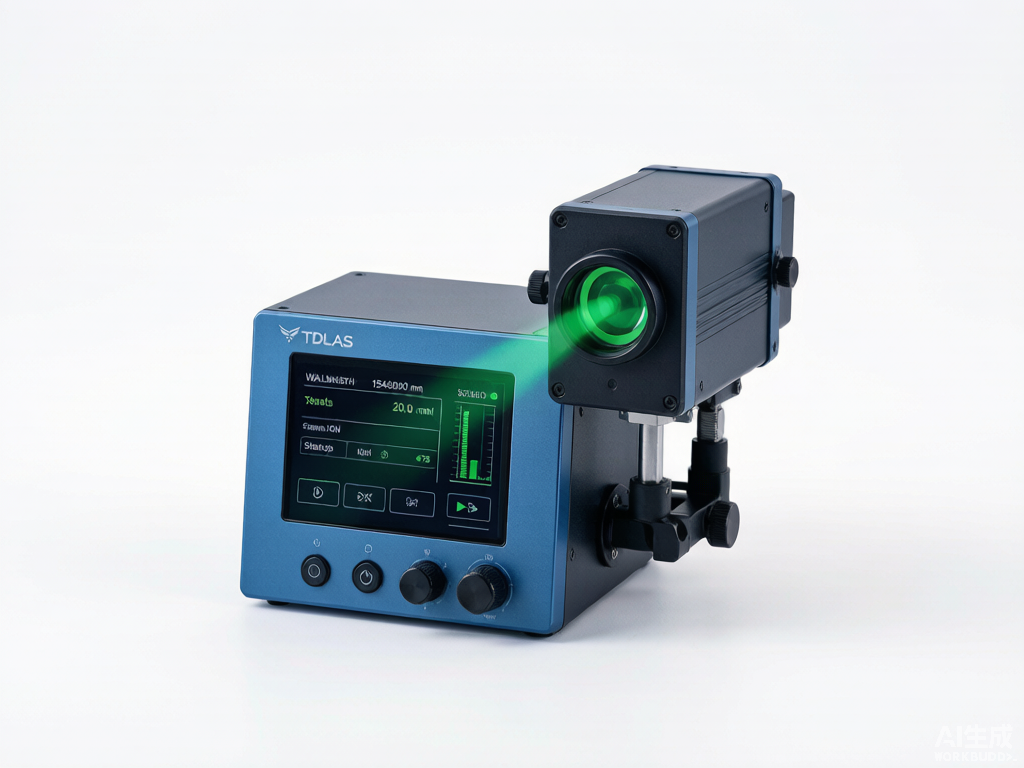

产出物：便携式TDLAS检测装置一套，配套数据分析软件及操作规范。

适用场景：高压开关站、GIS设备、变压器等SF₆绝缘设备的日常巡检与在线监测。

常见问题

Q：TDLAS技术对现场振动和温度变化敏感吗？

A：装置采用波长锁定和温度补偿算法，在常规环境波动下测量稳定。若环境极端，建议增加恒温防护罩。

Q：该技术能否区分SO₂和SOF₂等相似气体？

A：可以。通过选择各自独立的吸收谱线，并优化扫描范围，可有效区分，避免误判。

Q：检测装置需要频繁校准吗？

A：无需频繁校准。内置参考气室可自动校正漂移，建议每半年进行一次标准气体验证即可。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
