气象色谱法在变电站变压器在线监测中的创新应用 CNR222-300

项目背景

本文针对电力生产中的实际痛点，研发了气象色谱法在变电站变压器在线监测中的创新，有效提升了作业效率与安全水平。变电站是电网运行的核心节点，变压器作为变电站的关键设备，其内部状态直接影响供电稳定性。长期以来，变压器监测主要依赖定期人工巡检和离线检测，这种方式受限于监测周期和响应速度，难以捕捉设备内部早期潜伏性故障。

变压器油中溶解气体的成分和浓度变化，是反映设备内部绝缘状态的重要指标。传统离线检测需要停电取样、实验室分析，流程长、环节多，无法实现连续跟踪。气象色谱法具备实用分离和精确定量的能力，将其引入在线监测领域，可实现对变压器油中溶解气体的实时分析，为设备状态评估提供连续数据支撑。

基于这一技术思路，项目团队开展了气象色谱法在变电站变压器在线监测中的新型应用研究，旨在解决传统监测方式反应滞后、数据不连续等问题，提高变压器运行管理的主动性和有效性。

存在问题

• 监测周期长。传统人工巡检和离线检测按固定周期开展，两次检测之间设备状态处于盲区，难以发现突发性异常。
• 反应速度慢。从取样到实验室分析出结果，中间环节多、耗时长，无法在故障萌芽阶段及时预警。
• 数据不连续。离线检测仅能获取离散时间点的数据，无法形成连续趋势曲线，不利于判断设备状态变化方向。
• 人工依赖度高。巡检和取样需要运维人员现场操作，工作量大，且分析结果受人员操作水平影响。
• 涵盖面有限。变电站分布广泛，传统方式难以对所有变压器实现同等频次的监测，部分偏远站点监测力度不足。

创新目标

项目目标是建立一套基于气象色谱法的变压器在线监测系统，实现对变压器油中溶解气体的自动、连续、精确定量分析，达到行业标准A级要求，并在实验室验证基础上形成可推广的技术方案，替代或补充传统离线检测方式，提高变电站变压器状态监测的实时性和涵盖面。

技术方案

系统由油气分离单元、气象色谱分析单元、数据采集与处理单元组成。油气分离单元从变压器油中脱出溶解气体，送入色谱柱进行分离；色谱柱依据不同气体组分在固定相和流动相中分配系数的差异，将混合气体逐一分离；检测器对分离后的各组分进行定量分析，输出浓度数据。

操作流程上，系统按设定周期自动从变压器取油样，经油气分离后进入色谱分析环节。分析结果通过数据处理单元自动记录、存储，并与预设阈值比对。当某组分浓度出现异常变化时，系统发出预警信号，提示运维人员关注设备状态。整个过程无需人工干预，实现了从取样到分析的全自动化。

在性能方面，该技术符合标准A级要求，能够对变压器油中的微量气体进行准确定量分析，具备较高的灵敏度和重复性。实验室验证表明，系统运行稳定，分析结果稳定，为后续现场应用提供了技术基础。

创新亮点

• 在线连续监测：替代传统离线取样模式，实现变压器油中溶解气体的自动连续分析，消除监测盲区。
• 高精度定量：达到标准A级要求，可对微量气体组分进行准确测定，及时发现潜在问题。
• 自动化运行：从取样到分析全程自动完成，减少人工操作环节，降低运维工作量。
• 快速预警：分析结果实时输出并与阈值比对，异常情况下及时发出预警，缩短响应时间。
• 推广潜力大：技术方案适用于各类变电站变压器，可涵盖广泛分布的站点，弥补传统监测涵盖不足。

落地应用效果

目前该技术已在实验室环境中得到充分验证，可靠性和准确性获得保障。随着技术成熟度提高，其在变电站变压器在线监测中的应用前景日益明确。对于产业单位而言，转化该成果可提高变电站运行效率和管理水平，降低设备故障率和运维成本，同时形成新的业务增长点。

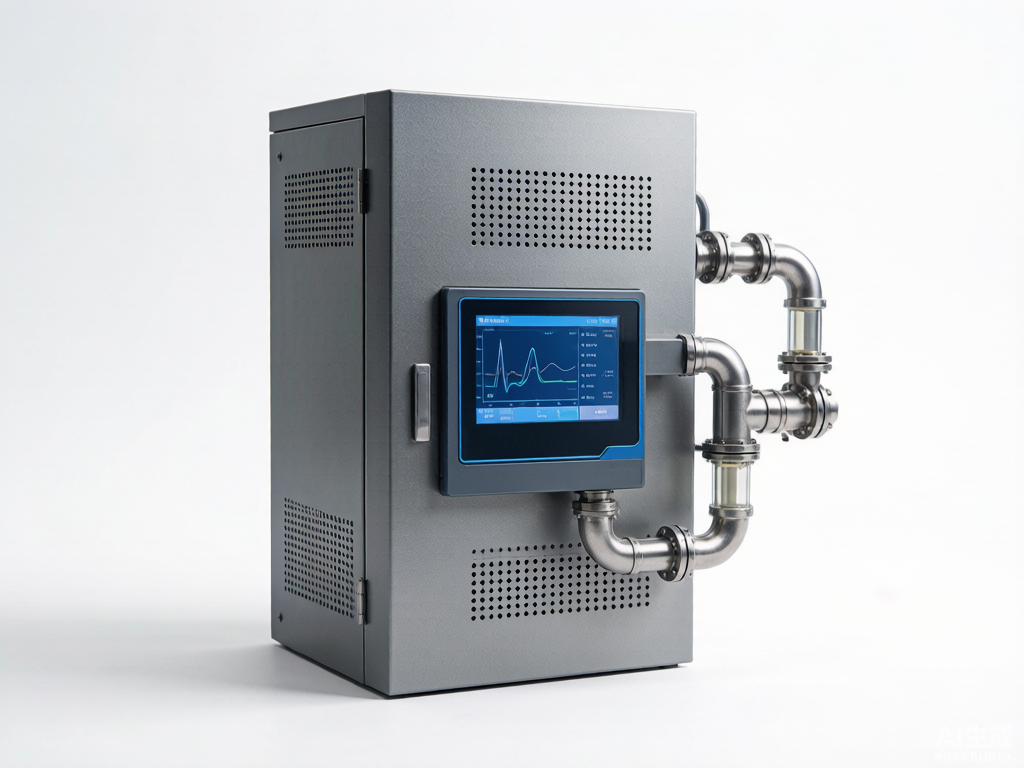

产出物：基于气象色谱法的变压器在线监测系统，包括油气分离单元、色谱分析单元和数据处理单元，以及配套的分析方法和预警策略。

适用场景：各类变电站变压器在线监测，尤其适用于分布广泛、传统巡检覆盖不足的站点，也可作为离线检测的补充手段。

常见问题

Q：气象色谱法在线监测的准确性如何保障？

A：系统符合标准A级要求，实验室验证表明其可靠性和准确性得到充分保障，能够对微量气体进行准确定量分析。

Q：该技术与传统离线检测是什么关系？

A：在线监测弥补了离线检测周期长、反应慢的不足，两者可互为补充，在线监测提供连续数据，离线检测用于复核和深入分析。

Q：产业单位转化该成果的收益体现在哪里？

A：一方面提升变电站运行效率和管理水平，降低故障率和运维成本；另一方面可作为新业务增长点，创造经济效益。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
