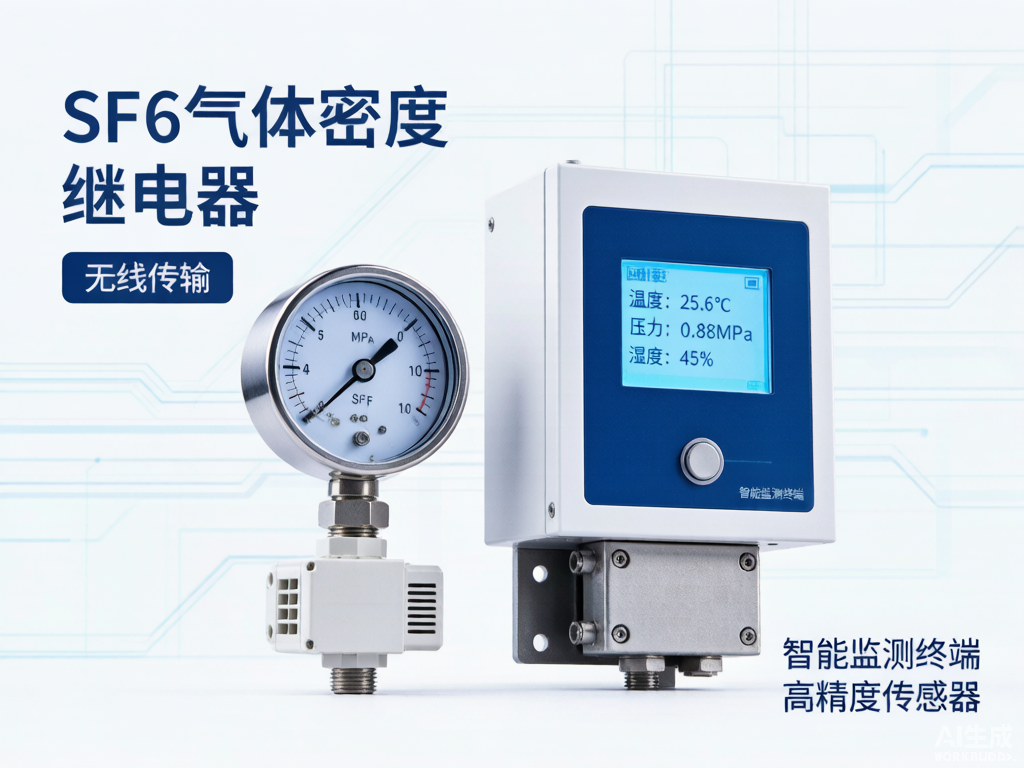

SF6气体密度智能监测系统：引领变电站设备管理新纪元 CNR222-292

项目背景

本文针对电力生产中的实际痛点，研发了SF6气体密度智能监测系统：引领变电站设，有效提升了作业效率与安全水平。SF6气体密度直接关系设备绝缘与灭弧性能，密度下降往往意味着泄漏或压力异常，若未及时发现，可能引发设备故障。

传统监测方式以机械式密度继电器为主，仅能在达到设定阈值时发出报警，无法连续反映密度变化趋势，运维人员难以提前判断泄漏发展情况。同时，人工抄录和定期巡检的方式效率有限，数据分散，不利于设备状态的横向对比与纵向跟踪。

在此背景下，项目提出研制一套SF6气体密度智能监测系统，通过传感器集成与数字通讯，实现密度数据的实时采集、远程传输与集中管理，为变电站设备状态监测提供新的技术手段。

存在问题

• 监测不连续：传统密度继电器只在越限时动作，无法提供密度随时间变化的连续数据，泄漏早期难以察觉。
• 精度与稳定性不足：部分现场监测手段受温度影响明显，压力长期稳定性差，密度计算结果偏差较大。
• 数据无法远程获取：机械表计需人工现场读数，数据上传滞后，不能适应集中监控和智能巡检的需要。
• 温度补偿不完善：SF6气体密度受温度影响显著，缺乏可靠的温度同步测量与补偿，易造成误判。
• 管理效率低：巡检记录以纸质或分散电子表格为主，历史数据难以追溯，设备状态评估缺乏依据。

创新目标

项目目标是研制一套集压力与温度测量于一体的SF6气体密度智能监测系统，实现密度实时计算与数据远程传输。具体指标包括：压力量程涵盖0~1MPa，精度达到±0.5%FS，压力长期稳定性控制在±0.3%FS/年以内；温度测量范围覆盖-20℃至+80℃，误差不超过±1℃；支持RS485串行通讯接口并遵循Modbus通讯协议，适应变电站现场组网与集中管理需求。

技术方案

系统采用高性能扩散硅压传感器与温度传感器一体化设计，将压力与温度测量单元集成于同一测点，避免分体安装带来的测量偏差。传感器采集的原始信号经软件补偿技术处理后，结合计算技术完成SF6气体密度的实时换算，消除温度变化对密度计算的影响。

在数据输出环节，系统通过RS485串行通讯接口，遵循Modbus通讯协议，将密度、压力、温度等数据上传至站内监控或集中管理平台。运维人员可在远方获取设备气体状态，无需到现场逐台抄录。

操作流程上，系统安装于SF6气体绝缘设备测点后，上电即进入连续采集状态。压力与温度数据同步采样，经补偿计算得到密度值，再按通讯协议周期性上传。当密度出现异常变化趋势时，运维人员可结合历史数据进行判断，安排针对性检查与处理。

创新亮点

• 一体化设计：压力与温度传感器集成于同一测点，同步采集，减少分体测量误差。
• 高精度测量：压力精度达±0.5%FS，长期稳定性在±0.3%FS/年以内，温度误差不超过±1℃，为密度计算提供可靠输入。
• 软件补偿：通过软件补偿技术修正温度对压力测量的影响，提高密度换算准确性。
• 数字通讯：采用RS485接口与Modbus协议，数据可远程上传，支持集中监控与智能巡检。
• 连续监测：系统持续输出密度数据，可反映变化趋势，弥补传统继电器仅越限报警的不足。

落地应用效果

系统在变电站SF6气体绝缘设备上完成安装与运行验证。现场应用表明，监测数据能够连续反映设备气体密度状态，运维人员可远程掌握设备情况，减少现场抄录工作量，巡检效率明显提高。密度异常趋势可被提前发现，为设备检查与处理争取时间。

从管理角度看，系统上传的数据可形成历史记录，便于对同一设备进行纵向对比，也便于对不同设备进行横向分析，为状态评估提供数据基础。

产出物：SF6气体密度智能监测系统样机及配套通讯软件，含压力温度一体化传感器、密度计算模块与RS485通讯接口。

适用场景：变电站SF6气体绝缘设备的密度监测，适用于新建站与在运站的状态监测部署。

常见问题

Q：系统测量精度能否满足现场要求？

A：压力精度为±0.5%FS，长期稳定性在±0.3%FS/年以内，温度误差不超过±1℃，可满足SF6气体密度监测的精度要求。

Q：数据如何上传到监控平台？

A：系统通过RS485串行通讯接口，遵循Modbus通讯协议上传密度、压力、温度等数据，接入站内监控或集中管理平台。

Q：系统能否替代传统密度继电器？

A：系统提供连续监测与远程传输能力，可作为传统继电器的补充，提升状态监测水平，具体配置需结合现场设备条件确定。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
