便携式压接管矫正装置 CNR222-007

项目背景

本文针对电力生产中的实际痛点，研发了便携式压接管矫正装置，有效提升了作业效率与安全水平。压接管在压接过程中，因受力不均或操作不当，常出现弯曲变形，影响连接强度与电气性能，给电网运行埋下隐患。

传统矫正方式多依赖人工使用简易工具反复敲打或弯折，不仅费时费力，而且精度难以保证，尤其在高空作业环境下，操作难度大、安全风险高。变电检修人员亟需一种轻便、实用、准确的矫正工具，以提高作业质量与效率。

针对这一现场痛点，项目团队研发了便携式压接管矫正装置，通过螺旋挤压原理实现压接管弯曲的快速校正，为高空作业人员提供可靠工具支持。

存在问题

• 矫正精度不足：人工敲打方式难以控制力度与方向，易造成压接管二次损伤或矫正过度。
• 作业效率低下：传统矫正过程反复试错，耗时较长，影响检修进度。
• 高空作业风险高：作业人员需在杆塔或线路上操作，工具笨重或操作复杂会加剧安全风险。
• 体力消耗大：人工矫正需较大体力，长时间作业易疲劳，降低工作质量。
• 适用范围有限：传统工具多针对特定规格，难以适应多种管材的矫正需求。

创新目标

设计一款结构紧凑、操作简便的便携式压接管矫正装置，实现压接管弯曲的快速准确矫正，同时兼顾多种管材的适用性，减轻作业人员负担，提高作业安全性与效率。

技术方案

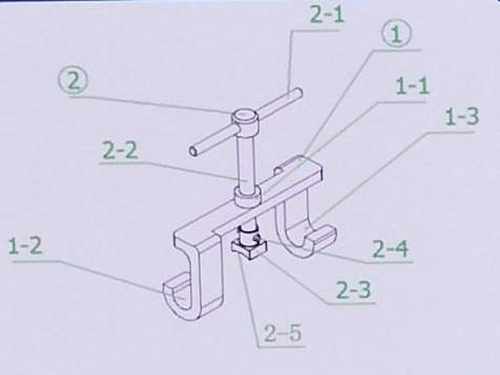

该装置由螺旋挤压机构与压接管固定座组成。固定座顶部设有螺母套，升降丝杆与螺母套通过螺纹配合，丝杆下端连接挤压头。装置整体采用轻质高强度材料，体积小巧，便于携带至高空作业现场。

操作时，将弯曲的压接管水平放置于固定座的圆弧槽内，旋转升降丝杆，丝杆在螺母套驱动下沿压接管径向做直线挤压运动，将螺旋力转化为直线挤压力，作用于压接管外表面，使其产生弹性变形，逐步恢复平直。操作人员可通过旋转圈数控制矫正量，实现精准校正。

创新亮点

• 结构紧凑：螺旋挤压与固定座一体化设计，体积小、重量轻，便于高空携带。
• 操作高效：旋转丝杆即可完成矫正，无需反复敲打，大幅缩短作业时间。
• 矫正精准：通过丝杆行程控制挤压量，矫正过程平稳可控，避免二次损伤。
• 多用途适用：不仅适用于导线压接管，还可用于水管、钢管、钢筋等材料的弯曲矫正。
• 安全省力：机械化施力减少人工体力消耗，降低高空作业风险。

落地应用效果

该装置在变电检修现场试用后，作业人员反馈良好。矫正效率明显提升，操作省力便捷，矫正后的压接管表面平整，符合后续安装要求。同时，该装置在多种管材矫正中均表现出良好效果，具有较高的实用价值与推广前景。

产出物：便携式压接管矫正装置样机及使用说明书。

适用场景：电力输变电线路检修、变电站设备维护、建筑施工及管道安装等需对管材弯曲矫正的场合。

常见问题

Q：该装置是否适用于所有规格的压接管？

A：装置设计有不同规格的圆弧槽，可适配常见压接管径，具体可更换固定座以扩展适用范围。

Q：矫正过程中是否会对压接管造成损伤？

A：矫正采用弹性变形原理，通过控制挤压量避免过载，正常操作不会损伤管体。

Q：装置在高空作业中是否便携？

A：装置整体尺寸小、重量轻，可放入工具袋携带，操作时单手即可完成，适合高空环境。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
