项目背景

本文针对电力生产中的实际痛点，研发了智能手机与工业内窥镜融合应用：现场使用与，有效提升了作业效率与安全水平。日常巡检和故障排查中，这些隐蔽部位往往只能依靠经验判断，或被迫拆解设备，既增加工作量，也带来额外风险。

与此同时，智能手机已在检修人员中广泛使用，其成像、存储和通信能力足以承担现场观察与记录任务。将手机与工业内窥镜简单组装，即可在不拆卸、不破坏设备组装的前提下，深入难以触及的细缝空间，完成高清拍照和录像。这一思路为现场无损检查提供了新的切入点。

项目立意在于：以普及率较高的智能手机替代传统笨重显示器，降低检测成本，提高便携性，并通过通信软件实现现场与专家的实时画面共享，使隐蔽部位检查从“看得见”走向“看得清、传得出、判得准”。

存在问题

• 传统内窥镜成本高、普及难。专门工业内窥镜价格昂贵，基层班组难以大量配置，日常检修中往往只有少数人能够使用。
• 设备笨重，现场携带不便。传统内窥镜自带显示器，体积大、重量高，在变电站内多楼层、多间隔之间转移时负担明显。
• 隐蔽部位观察手段有限。GIS内部、开关机构等细缝空间无法直接目视，缺少便携工具时只能凭经验判断，或拆解设备后检查。
• 现场与专家沟通效率低。发现异常后，检修人员难以将内部画面实时传给专家，往往需要反复描述或等待专家到场，诊断周期较长。

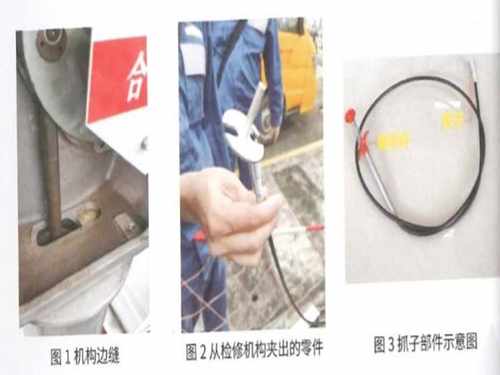

• 取物附件不配套。细缝空间内偶有异物或小件掉落，普通内窥镜缺少适配的检查取物附件，处理手段单一。

创新目标

项目目标是利用智能手机与工业内窥镜的简单组装，形成一套便携、低成本、可实时共享画面的现场无损检查方案，并配套研发适配软件和适用于变电站设备细缝空间检查取物的附件，使隐蔽部位检查更易开展、更快诊断、更低成本。

技术方案

结构原理上，系统由智能手机、工业内窥镜探头和连接组件构成。手机取代传统内窥镜的专用显示器，承担画面显示、拍照、录像和存储功能；内窥镜探头通过简单组装与手机连接，深入设备细缝空间采集图像。整套系统体积小、重量轻，检修人员可随身携带，到达现场后快速展开。

操作流程上，检修人员先将内窥镜探头与手机组装连接，确认画面正常后，将探头伸入GIS内部、开关机构等难以观察的位置，进行拍照或录像。遇到疑难情况，通过通信软件与专家实时沟通，共享现场画面，由专家远程协助判断设备状况。针对细缝空间内异物或小件掉落，使用配套研制的检查取物附件进行处理。

项目还研发了适配软件，用于画面查看、图像管理和现场记录，使整个系统更加完备，更适应现场工作实际需求。

创新亮点

• 便携替代：以智能手机取代传统笨重显示器，整套系统显著轻便，适合变电站内多点位转移使用。
• 成本降低：利用普及率较高的手机与内窥镜简单组装，检测成本大幅下降，便于基层班组推广。
• 无损检查：无需拆卸或破坏设备组装，即可深入细缝空间，提供高清拍照和录像。
• 实时共享：通过通信软件将现场画面实时传给专家，实现远程协助和快速诊断。
• 附件配套：研制适用于变电站设备细缝空间检查取物的附件，并开发适配软件，提高现场处理能力。

落地应用效果

该方案在检修部日常工作中投入使用后，隐蔽部位检查不再依赖少数专门设备，班组人员可随时开展。现场画面能够实时共享给专家，诊断效率明显提升，设备利用率和检测效率同步提高。由于无需拆解设备，检查过程对设备运行影响较小，检修成本也得到有效控制。

从实际应用看，智能手机与工业内窥镜的融合方案在便携性、实用性和低成本方面优势明显，具备较好的推广价值，可进一步应用于更多变电站设备检查场景。

产出物：智能手机与工业内窥镜组装检查方案、适配软件、适用于变电站设备细缝空间检查取物的附件。

适用场景：变电站GIS内部、开关机构等难以观察和拍照的细缝空间检查，以及现场异物取物处理。

常见问题

Q：这套方案是否需要拆卸设备？

A：不需要。内窥镜探头可深入细缝空间，在不拆卸、不破坏设备组装的前提下完成检查。

Q：现场画面能否与专家共享？

A：可以。通过通信软件，检修人员能与专家实时沟通并共享现场画面，协助快速诊断。

Q：细缝空间内异物如何处理？

A：项目研制了适用于变电站设备细缝空间检查取物的附件，可配合内窥镜进行取物处理。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
