变压器多状态参量物联感知装置：提升运检效率的革命性创新 CNR223-119

这个项目要解决什么背景问题？

油浸式电力变压器是电网核心设备，其运行状态直接影响供电稳定性。随着电网规模扩大，传统监测手段难以系统捕捉变压器内部机械、电气及环境等多维状态变化，运检工作面临更高要求。

变压器故障往往伴随振动异常、局部放电、噪声变化等特征，单一参量监测无法准确反映设备整体健康水平。国网公司物联传感体系建设为多参量融合感知提供了技术框架，亟需一种能同步采集多种状态量的感知装置。

为此，项目团队研发了变压器多状态参量物联感知装置，作为物联传感体系感知层的核心设备，旨在提高设备运检效率，支撑状态检修与故障预警。

现场存在哪些具体问题？

• 监测参量单一。传统装置仅能采集局放或温度等少数参数，难以系统反映变压器机械与电气综合状态。
• 数据精度不足。部分传感器灵敏度低，对早期微弱局放信号和振动变化响应不明显，易漏判隐患。
• 环境适应性差。变电站户外环境温湿度、气压变化大，常规监测设备在复杂气象下稳定性不足。
• 运维成本高。人工巡检周期长，带电检测项目多，单台变压器年检耗时耗力，效率低下。
• 缺乏统一感知平台。各监测子系统独立运行，数据未有效整合，无法形成设备状态全景视图。

本项目的创新目标是什么？

研制一种集成振动、噪声、超声局放、特高频局放、高频局放电流、微气象及铁芯夹件接地电流监测于一体的物联感知装置，实现变压器多状态参量同步采集与实时传输，提高运检效率，降低运维成本，并为规模化推广提供经济可行的技术方案。

技术方案如何实现？

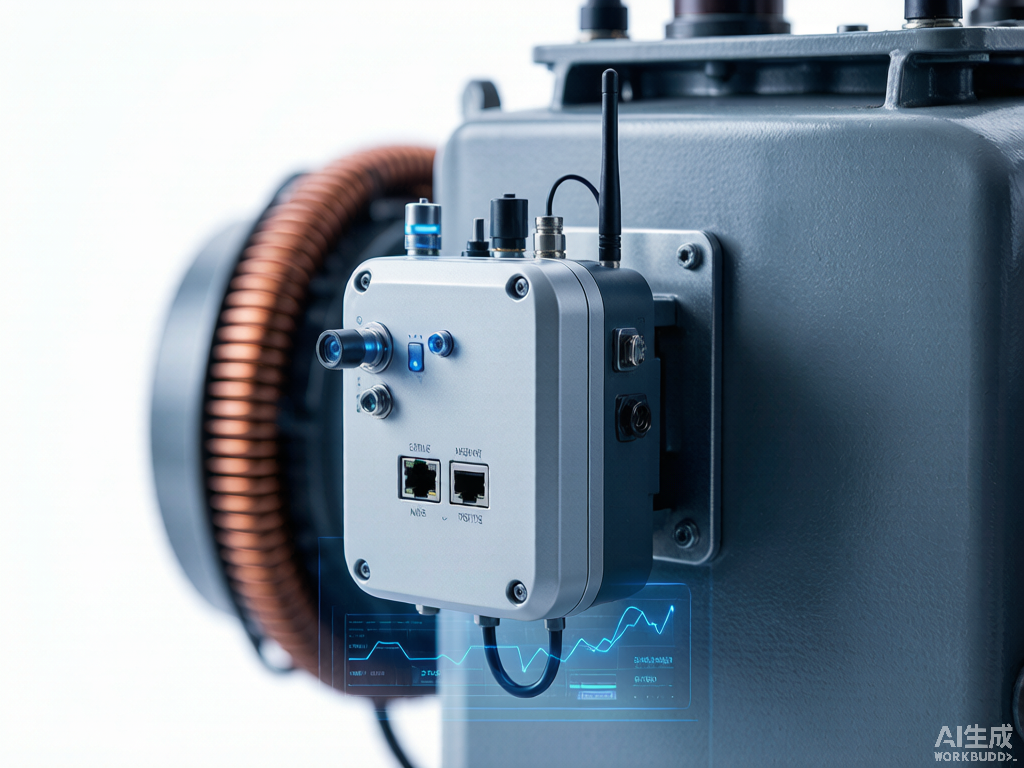

装置采用一体化结构设计，将多种传感器集成于同一感知终端。振动监测单元采集加速度与振动位移；噪声监测单元涵盖可听声频段；超声局放监测灵敏度超过105dB；特高频局放监测捕捉高频电磁信号；高频局放电流监测反映接地电流脉冲；微气象单元采集温度、湿度、气压；铁芯夹件接地电流监测单元独立运行。各传感器数据经统一处理后，通过输变电物联网协议上传至后台系统。

操作流程为：装置安装于变压器本体及附近，上电后自动组网；传感器按设定周期采集数据，振动加速度有效值范围涵盖-10g~10g m/s²，噪声测量范围30-120dB；采集数据经初步校验后打包发送；后台系统接收并存储，支持阈值告警与趋势分析；运维人员根据告警信息安排针对性检查，无需频繁现场巡检。

创新亮点有哪些？

• 多参量融合：单台装置同步采集振动、噪声、局放、微气象等七类状态量，替代多套独立监测设备。
• 高灵敏度感知：超声局放灵敏度超过105dB，噪声监测范围30-120dB，振动加速度有效值覆盖-10g~10g m/s²，可捕捉早期微弱故障特征。
• 环境适应性强：集成微气象监测，实时掌握装置运行环境，保障复杂天气下数据连续稳定。
• 物联直传：作为感知层核心设备，数据直接接入输变电物联网，减少中间环节，提高传输效率。
• 经济性突出：单台装置替代多类传感器，降低安装与维护成本，规模化应用效益显著。

落地应用效果如何？

装置已在国网陕西电力的330千伏奥体变、后稷变和万泉变等变电站成功应用。现场运行表明，装置稳定可靠，能够持续输出多参量监测数据，为变压器状态评估提供了扎实依据。运维人员借助告警信息可快速定位异常，减少无效巡检，运检效率明显提升。

从产业化看，陕西省内330kV及以上电压等级变压器（油浸式电抗器）200余台，若全部安装该装置，可带来5000余万元经济收益。全国推广后，经济效益将更为显著。

产出物：变压器多状态参量物联感知装置硬件、配套数据接入协议及后台监测软件。

适用场景：330kV及以上电压等级油浸式电力变压器及油浸式电抗器的在线状态监测，尤其适用于重要变电站和无人值守站。

常见问题

Q：装置安装是否需要停电？

A：装置采用非侵入式传感器，安装时无需变压器停电，可结合例行检修或带电作业完成。

Q：多参量数据如何避免相互干扰？

A：各传感器在结构上独立布置，采集时序分时复用，数据经校验后分别上传，现场应用未发现明显干扰。

Q：装置后期维护复杂吗？

A：装置一体化设计，无易损运动部件，日常仅需远程查看状态，维护工作量明显低于多套独立监测设备。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
