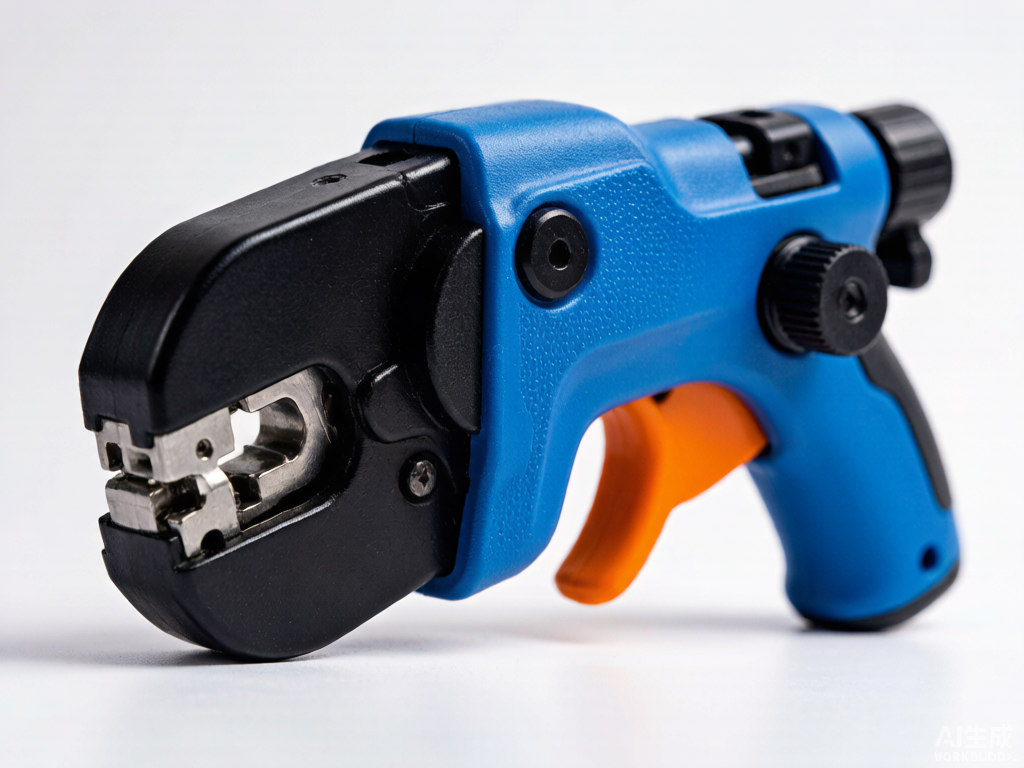

孔型弹簧连接器专用接线工具 CNR220-223

项目背景

本文针对电力生产中的实际痛点，研发了孔型弹簧连接器专用接线工具，有效提升了作业效率与安全水平。其依靠内部弹簧夹持导线，具有连接可靠、拆装便捷的设计初衷。然而在实际作业现场，由于柜内空间狭窄、光线不足，加之连接器孔口较小，操作人员往往难以直接施力，导致接线过程费力且耗时。

传统作业中，运维人员常借助螺丝刀等尖锐工具辅助压接或撬动弹簧。此类操作对操作者的力度与角度要求较高，稍有不慎便会划伤连接器内壁或顶坏弹簧片，造成连接器永久性损伤甚至报废。尤其在抢修或工期紧张时，因工具不当引发的返工和器件损耗进一步增加了作业成本。

为解决这一现场痛点，项目团队从钳具原理出发，设计了一款专用接线工具，旨在通过结构化的定位与施力方式，替代人工目测和手动试探，实现安全、实用、无损的接线操作。

存在问题

• 操作费力：孔型连接器开口小，徒手按压弹簧阻力大，长时间重复作业易导致手部疲劳，降低工作效率。
• 空间受限：开关柜内操作空间狭小，手指或常规工具难以找到合适角度，进一步加大接线难度。
• 易损器件：使用螺丝刀等硬质工具撬动时，容易划伤连接器接触面或顶弯弹簧片，导致连接器报废。
• 单人操作困难：传统方式需一手固定连接器、一手插入导线，在无辅助固定装置时，单人难以稳定完成。
• 质量隐患：因施力不均或工具滑脱，可能导致导线插入不到位或虚接，为后续运行留下安全隐患。

创新目标

设计一款结构简单、易于携带的钳型专用工具，使单人即可完成孔型弹簧连接器的导线插拔操作，同时确保不损伤连接器，提高接线质量与作业效率。

技术方案

该工具采用钳型结构，由固定平面板与活动小顶针组成。固定平面板用于稳定承托连接器，小顶针则对准连接器的弹簧释放孔。使用时，将连接器放入平面板的定位槽中，旋转调节螺杆使小顶针准确插入释放孔，轻微施力即可顶开弹簧夹片，此时导线可轻松插入或拔出。完成操作后反向旋转螺杆，小顶针退出，弹簧自动复位夹紧导线。

工具整体采用绝缘材质制造，手柄部分符合人机工程学设计，握持舒适。顶针端部经精细打磨并做钝化处理，避免划伤连接器内壁。该工具不依赖外部电源，适用于现场无照明或狭小空间等复杂环境。

创新亮点

• 结构创新：采用钳型杠杆原理，将手动按压转化为旋转顶压，显著降低操作所需力度。
• 无损操作：顶针与连接器孔位精准配合，避免工具与弹簧片的直接刮擦，有效保护连接器。
• 单人便捷：固定平面板提供稳定支撑，无需他人辅助，单人即可完成全部操作。
• 广泛适配：针对不同规格的孔型连接器，可更换不同直径的顶针，提高工具通用性。
• 安全可靠：绝缘材质与钝化设计双重保障，降低作业过程中的触电与机械伤害风险。

落地应用效果

该工具已在多个配网检修班组进行试用，涵盖开关柜二次回路改造、端子排接线等典型作业场景。现场反馈显示，接线效率较传统方式提升明显，因操作不当导致的连接器报废情况基本杜绝，作业人员手部疲劳感大幅减轻。同时，该工具结构简单、易于清洁维护，适合班组标准化配置。

产出物：孔型弹簧连接器专用接线工具实物及配套使用说明。

适用场景：适用于配网开关柜、控制屏等二次回路中孔型弹簧连接器的导线插拔作业，尤其适合空间狭窄或需要频繁拆接线的场合。

常见问题

Q：该工具是否适用于所有规格的孔型弹簧连接器？

A：工具设计时考虑了常见规格，通过更换不同直径的顶针可适配多数主流连接器。对于特殊规格，可定制对应顶针。

Q：使用该工具是否会损伤连接器内部的弹簧片？

A：不会。顶针仅插入释放孔并垂直顶压弹簧片，不产生横向刮擦，且顶针端部经过钝化处理，可有效保护弹簧片。

Q：工具需要定期维护吗？

A：需要。建议每次使用后清洁顶针及平面板，检查顶针是否弯曲或磨损，必要时更换。长期不用时，可在活动部件涂抹少量润滑脂。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
