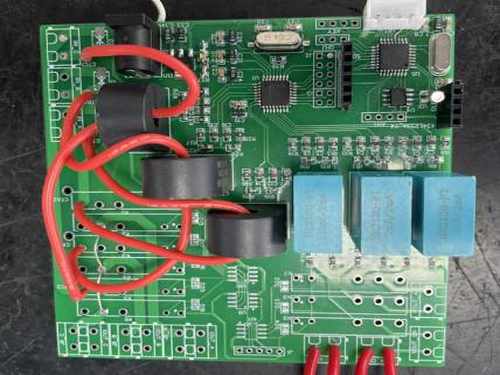

三相接线盒智能化革新：引领防窃电与计量管理新时代 CNR223-151

项目背景

本文针对电力生产中的实际痛点，研发了三相接线盒智能化革新：引领防窃电与计量管，有效提升了作业效率与安全水平。三相三线及三相四线计量回路在配电网中分布广泛，其接线盒长期承担电压、电流信号的转接与计量数据采集功能。传统接线盒功能单一，仅作为物理连接节点，不具备数据记录、异常监测和信息化管理能力，难以满足当前用电计量管理对数据实时性和可追溯性的要求。

在防窃电管理方面，传统接线盒无法记录电压、电流等回路的运行状态，窃电行为往往只能通过事后稽查发现，缺乏过程数据支撑。计量管理同样面临数据分散、人工抄录效率低、历史数据保存不完整等问题，导致计量运维投入较大。

基于上述背景，本项目研发三相接线盒，目标是在保持原有接线功能的基础上，实现用电信息的电子化采集、存储与导出，为防窃电和计量管理提供数据基础。

存在问题

• 数据采集能力缺失。传统接线盒不具备电压、电流、功率、电能量及温湿度等数据的采集功能，运行状态无法量化记录。
• 防窃电手段被动。缺少回路异常的过程数据，窃电行为难以在发生阶段被识别，通常依赖事后稽查。
• 历史数据保存不足。计量数据多依赖人工抄录，日冻结数据保存周期短，无法支撑长期趋势分析。
• 数据导出效率低。现场数据获取依赖人工现场读取或手工记录，缺乏便捷的批量导出方式。
• 运维投入偏高。计量信息查询和周期性数据重置需现场操作，人力、物力消耗明显。

创新目标

研发一款兼容三相三线及三相四线系统的接线盒，在电压回路支持3100V或357.7/100V、电流回路适应3*1.5（6）A规格的条件下，实现电压、电流、功率、电能量及温湿度数据的定时采集与本地存储，时钟日累计误差控制在0.5秒/天以内，整机功耗不超过1瓦，并支持通过U盘或SD卡导出数据，为防窃电与计量管理提供电子化信息手段。

技术方案

该接线盒从ABCN电压回路获取工作电源，整体功耗不超过1瓦。电压回路支持3100V或357.7/100V，电流回路适应3*1.5（6）A规格，可覆盖三相三线和三相四线两种系统。设备内置时钟模块，日累计误差控制在0.5秒/天以内，为数据时标提供统一基准。

数据采集方面，电压、电流、功率、电能量以及温湿度等关键数据的采样间隔均不超过60分钟。电量数据可通过按键清零，便于周期性数据重置。设备可保存至少365天的电量日冻结数据，所有数据均可通过U盘或SD卡导出。

操作流程上，现场人员通过按键完成电量清零等本地操作，日常数据读取和导出通过U盘或SD卡完成，无需拆解接线或中断计量回路，减少现场作业环节。

创新亮点

• 多参数采集：同时采集电压、电流、功率、电能量及温湿度数据，采样间隔不超过60分钟，覆盖计量管理常用参数。
• 长周期存储：可保存至少365天的电量日冻结数据，为趋势分析和异常追溯提供历史资料。
• 低功耗运行：从ABCN电压回路取电，整机功耗不超过1瓦，不额外增加明显能耗负担。
• 便捷导出：数据可通过U盘或SD卡导出，提升现场数据管理效率。
• 时钟精度：日累计误差控制在0.5秒/天以内，保证多设备数据时标的一致性。

落地应用效果

该接线盒在用电计量单位投入应用后，用电信息实现电子化记录和动态查询，计量信息管理由人工抄录转向数据导出与分析，日常运维中的人力、物力投入明显降低。对于承载重要业务的用电计量场景，设备提供了持续的用电信息监控手段，有助于保障业务运行的安全稳定。

产出物：三相接线盒整机，支持三相三线或三相四线系统，电压回路3100V或357.7/100V，电流回路3*1.5（6）A，具备数据采集、存储与U盘/SD卡导出功能。

适用场景：用电计量单位的计量回路、承载重要业务的用电计量场景，以及需要长期记录用电数据、开展防窃电管理的配电网节点。

常见问题

Q：该接线盒适用于哪些系统？

A：适用于三相三线或三相四线系统，电压回路支持3100V或357.7/100V，电流回路适应3*1.5（6）A规格。

Q：数据保存和导出方式是什么？

A：设备可保存至少365天的电量日冻结数据，所有数据均可通过U盘或SD卡导出，电量数据可通过按键清零。

Q：设备功耗和时钟精度如何？

A：设备从ABCN电压回路获取工作电源，整体功耗不超过1瓦；时钟日累计误差控制在0.5秒/天以内。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
