架空线分线装置：提升城市照明安全与可靠性 CNR223-153

项目背景

本文针对电力生产中的实际痛点，研发了架空线分线装置：提升城市照明安全与可靠性，有效提升了作业效率与安全水平。城市照明架空线路长期暴露在户外环境中，立线非绝缘结构在运行中容易出现熔断器及铜铝接头打火现象，进而引发电气火灾隐患。这一问题在降雨、降雪等潮湿天气下尤为突出，直接影响线路稳定性和城市照明系统的安全稳定运行。

传统架空线分线方式缺乏针对性的防护设计，接触电阻过大导致端子、接头过热烧毁，潮湿环境下熔断器与铜铝接头打火放电频发。汛期降雨后，路灯架空线路立线打火相关报修工单明显增多，运维压力大幅上升。

基于上述问题，项目团队研发了一款高防护等级的架空线分线装置，旨在提高线路稳定性，保障城市照明系统在各类天气条件下的连续稳定运行。

存在问题

• 立线非绝缘打火：架空立线非绝缘结构在运行中易产生熔断器、铜铝接头打火现象，存在电气火灾隐患。
• 接触电阻过大：端子与接头处接触电阻偏大，长期运行后易出现过热烧毁问题，影响线路寿命。
• 潮湿天气故障频发：降雨、降雪等潮湿条件下，熔断器及铜铝接头打火放电情况明显增多，设备运行稳定性下降。
• 运维报修压力大：汛期降雨后，路灯架空线路立线打火相关报修工单大幅增加，占用较多运维资源。
• 防护等级不足：传统分线方式缺乏防尘防水、抗冲击的绝缘防护结构，难以适应户外长期运行要求。

创新目标

研发一款具备高防护等级、耐紫外线、耐腐蚀且便于维护的架空线分线装置，解决立线非绝缘打火、接触电阻过大及潮湿天气放电等问题，提高城市照明架空线路的运行安全性与稳定性，减少汛期报修工单，改善市民对城市照明环境的满意度。

技术方案

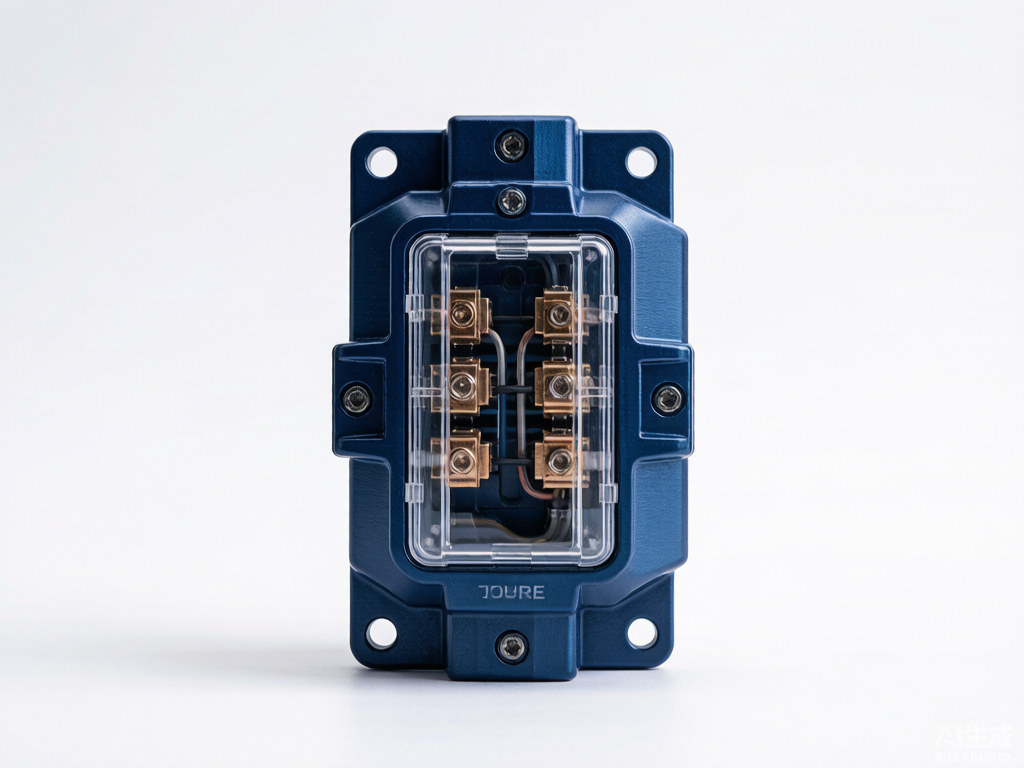

该装置通过路灯引线相线接入熔断器，中性线接入过渡线夹，整体采用防尘防水、抗冲击的绝缘设备盒进行保护。设备箱体具备耐紫外线、耐腐蚀性能，并设计可开门结构，便于日常维护时更换熔体。

装置严格按照GB/T4942.2低压电气外壳防护等级标准设计，防护等级达到IP66，抗撞击等级为IK08，绝缘等级为II级。元器件组成包括聚碳酸酯箱体、熔断器（含熔芯）、16方蓝色零线端子以及元器件固定件等，共同构成装置的运行基础。

运行环境适应范围广泛，可适应-35℃到80℃的环境温度，以及高达95%（25℃短期）和50%（40℃）的相对湿度，能够在多种恶劣环境下保持稳定运行。

创新亮点

• 高防护等级：防护等级达到IP66，抗撞击等级为IK08，绝缘等级为II级，适应户外长期运行要求。
• 耐候性强：箱体具备耐紫外线、耐腐蚀性能，适应-35℃到80℃环境温度及高湿度条件。
• 维护便捷：可开门结构设计，便于日常维护时更换熔体，降低运维难度。
• 防打火设计：相线接入熔断器、中性线接入过渡线夹，有效避免接触电阻过大导致的端子、接头过热烧毁。
• 潮湿天气可靠：防尘防水绝缘设备盒有效提高降雨、降雪等潮湿天气下的运行可靠性。

落地应用效果

该装置的成功应用有效避免了因接触电阻过大导致的端子、接头过热烧毁问题，同时避免了潮湿天气下熔断器、铜铝接头打火放电的情况。汛期降雨后关于路灯架空线路立线打火的报修工单大幅减少，设备运行的安全可靠性明显提高。

装置的应用还提升了市民对城市照明环境的满意度，为城市形象增添光彩。对于产业单位而言，转化这一创新成果将带来显著的经济效益和社会效益，市场需求将持续增长。

产出物：架空线分线装置，含聚碳酸酯箱体、熔断器（含熔芯）、16方蓝色零线端子及元器件固定件等。

适用场景：城市照明架空线路分线节点，尤其适用于降雨、降雪等潮湿天气频发区域及温差变化较大的户外环境。

常见问题

Q：该装置的防护等级是多少？

A：防护等级达到IP66，抗撞击等级为IK08，绝缘等级为II级，严格按照GB/T4942.2标准设计。

Q：装置能适应哪些环境条件？

A：可适应-35℃到80℃的环境温度，以及高达95%（25℃短期）和50%（40℃）的相对湿度。

Q：维护时如何更换熔体？

A：设备箱体设计了可开门结构，日常维护时可直接开门更换熔体，操作便捷。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
