llOkV隔离开关折叠式新型检修踏板 CNR224-036

项目背景

本文针对电力生产中的实际痛点，研发了llOkV隔离开关折叠式新型检修踏板，有效提升了作业效率与安全水平。变电站内户外敞开式隔离开关的检修作业长期依赖高空构架攀爬。检修人员需在槽钢构架上完成触头检查、回路电阻测试、螺栓紧固等工序，作业面狭窄且缺乏稳定站立平台，安全带悬挂点选择受限，体力消耗大，作业效率受制于个人平衡能力。

传统做法多采用临时搭设脚手架或使用简易挂梯。脚手架搭设与拆除占用大量停电窗口时间，挂梯则难以在槽钢上形成稳定固定，存在侧翻和滑移隐患。随着设备检修周期缩短和供电稳定性要求提高，如何在有限停电时间内安全有效地完成隔离开关检修，成为变电检修专门需要解决的现实问题。

本项目针对上述痛点，研制一种可折叠、可锁紧、能适配不同槽钢构架的新型检修踏板，为检修人员提供稳固的高空作业平台。

存在问题

• 作业面狭窄且无稳定站立点。检修人员只能踩踏构架型钢或攀附绝缘子，长时间作业易疲劳，动作受限。
• 临时脚手架搭拆耗时。搭设和拆除占用停电时间，且材料转运增加人力投入，影响检修窗口利用率。
• 简易挂梯固定不可靠。挂梯与槽钢之间缺少锁紧结构，受力后易滑移或侧翻，存在高处坠落风险。
• 构架规格不统一。对向和背向布置的隔离开关槽钢宽度存在差异，通用性差的踏板难以直接安装。
• 工器具管理不便。临时平台构件零散，运输和储存占用空间，现场清点与保管难度大。

创新目标

研制一种折叠式检修踏板，能够在不改变隔离开关构架原有结构的前提下，快速锁紧于槽钢构架上，形成安全稳固的高空作业平台，同时兼顾运输储存便利性和对不同槽钢宽度的适配能力，减少停电时间与人力投入。

技术方案

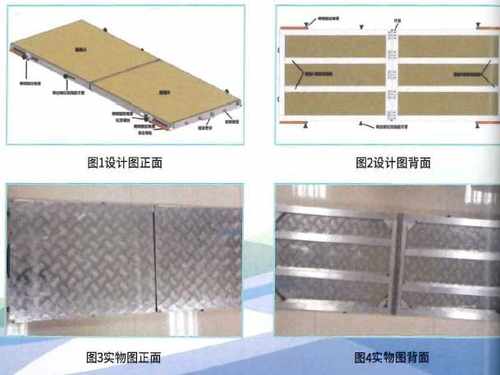

该踏板采用折叠式结构设计，主体由踏板面和支撑框架组成，展开后形成可供站立的工作面，折叠后体积明显缩小，便于搬运和存放。踏板配备专用锁紧装置，通过夹持方式将踏板牢固锁定在隔离开关槽钢构架上，形成稳定支撑。

锁紧装置可适用于对向和背向布置的隔离开关槽钢构架，并能适应不同宽度的槽钢结构。安装时，检修人员将踏板展开，对准槽钢位置，操作锁紧装置完成夹持固定，确认牢固后即可投入使用。拆卸时反向操作，过程方便快捷。

踏板面与锁紧装置之间形成整体受力结构，有效预防检修踏板侧翻等意外事故，为高空作业提供如履平地的站立条件。

创新亮点

• 折叠式结构：踏板可折叠收纳，运输和储存占用空间小，现场展开即可使用，提高工器具管理便利性。
• 专用锁紧装置：直接将踏板锁紧在槽钢构架上，形成安全稳固的高空作业环境，降低侧翻风险。
• 宽适配能力：锁紧装置适用于对向和背向隔离开关槽钢构架，并能适应不同宽度槽钢，通用性明显提高。
• 安装快捷稳固：安装过程方便快捷，减少高空作业准备时间，有效缩短设备停电时间。
• 安全效率兼顾：为检修人员提供稳定站立平台，降低高空作业风险，同时节省人力物力。

落地应用效果

该成果已在变电站内户外敞开式隔离开关检修中应用。检修人员在高空作业时能够如履平地，作业安全性和效率大幅提升，高空作业风险显著降低，设备停电时间有效缩短。折叠式设计使工器具运输和储存更加便利，现场安装快捷稳固，减少了临时脚手架搭拆环节。

应用结果表明，该检修踏板能够适应不同布置形式的隔离开关槽钢构架，安装过程方便快捷，为变电站检修作业提供了稳定的高空站立平台。

产出物：折叠式新型检修踏板及配套锁紧装置。

适用场景：变电站内户外敞开式隔离开关槽钢构架检修作业，尤其适用于对向和背向布置、槽钢宽度不一的场合。

常见问题

Q：该踏板能否用于不同宽度的槽钢构架？

A：可以。锁紧装置能够适应不同宽度的槽钢结构，并可适用于对向和背向布置的隔离开关槽钢构架。

Q：安装过程是否复杂？

A：安装方便快捷。踏板展开后对准槽钢位置，操作锁紧装置完成夹持固定即可投入使用。

Q：折叠式设计对现场管理有什么帮助？

A：折叠后体积缩小，便于运输和储存，减少工器具占用空间，为现场工器具管理带来便利。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
