开关柜紧急分闸远控机械装置 CNR224-031

项目背景

本文针对电力生产中的实际痛点，研发了开关柜紧急分闸远控机械装置，有效提升了作业效率与安全水平。当设备出现异常需要紧急分闸时，若远方控制回路失灵，传统做法是运行人员赶赴现场就地操作。这种方式不仅耗时，还可能因设备故障引发大范围紧急停电，影响供电可靠性。

就地操作分闸按钮时，运行人员需直接面对开关柜，一旦柜内发生电弧或机械故障，人身安全将受到严重威胁。因此，如何在远控失效的情况下安全、快速地完成紧急分闸，成为变电运维中亟待解决的现实问题。

针对这一需求，本项目研发了一种开关柜紧急分闸远控机械装置，旨在通过机械与遥控结合的方式，替代人员就地操作，降低停电范围和人身风险。

存在问题

• 远控分闸失效风险高。当远方控制回路故障时，开关柜无法通过常规手段紧急分闸，可能导致故障范围扩大。
• 就地操作人身风险大。运行人员必须靠近故障开关柜按压分闸按钮，存在电弧灼伤、机械伤害等隐患。
• 停电范围难以控制。远控失效后，往往需要拉停上级电源，造成大范围紧急停电，影响供电可靠性。
• 现有同类产品实用性不足。市面产品制作难度较高、成本偏大，且对开关柜规格和高度适应性有限。
• 操作效率低。传统就地操作需要人员赶赴现场，耗时较长，难以满足快速隔离故障的要求。

创新目标

本项目旨在研制一种结构简单、操作便捷、经济实用的远控机械装置，能够在开关柜远控分闸故障时，通过远方遥控实现紧急分闸，避免人员就地操作，缩小停电范围，提升供电可靠性和人身安全水平，同时适应不同规格和电压等级的开关柜。

技术方案

本装置采用电磁铁撞击动作原理，结合支架的固定和调节功能，通过回路接入遥控模块。装置整体安装在开关柜分闸按钮对应位置，支架可根据柜体高度和按钮位置进行调节固定，确保电磁铁撞击头对准分闸按钮。

操作流程为：当远控分闸失效时，运行人员在安全区域通过遥控器发出指令，遥控模块接收信号后接通电磁铁回路，电磁铁动作撞击分闸按钮，实现紧急分闸。整个过程无需人员靠近故障设备，操作步骤大幅简化。

装置通过回路接入遥控模块，实现了远方通电撞击和按压故障设备分闸按钮的操作。这一设计不仅简化了操作步骤，而且大幅降低了制作成本，使其更加经济实用。

创新亮点

• 远控机械分闸：采用电磁铁撞击原理，通过遥控模块实现远方分闸，替代人员就地操作。
• 结构简单经济：相比市面同类产品，制作难度明显降低，成本大幅下降，便于推广。
• 适应性强：支架具备固定和调节功能，可适应不同规格、不同高度的开关柜。
• 安全可靠：运行人员在安全区域操作，有效避免电弧和机械伤害风险。
• 操作便捷：遥控触发，无需复杂步骤，紧急情况下可快速响应。

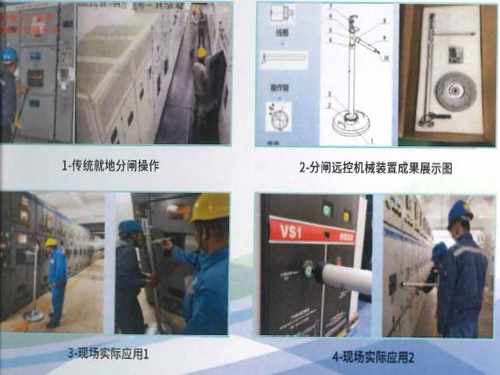

落地应用效果

本装置已在变电运维现场应用，成功解决了开关柜远控分闸故障时可能导致的大范围紧急停电问题，确保了供电可靠性，并有效避免了运行人员就地操作可能带来的人身风险。现场反馈表明，装置操作简便，适应不同规格开关柜，具有较高的实用价值。

产出物：开关柜紧急分闸远控机械装置一套，含电磁铁撞击机构、可调节支架、遥控模块及配套回路。

适用场景：适用于不同规格、不同高度的开关柜，尤其适合远控分闸回路可能失效的变电站紧急分闸场景。

常见问题

Q：装置在远控失效时如何工作？

A：运行人员在安全区域通过遥控器发出指令，遥控模块接通电磁铁回路，电磁铁撞击分闸按钮，实现紧急分闸。

Q：装置是否适应不同规格的开关柜？

A：支架具备固定和调节功能，可根据柜体高度和按钮位置调整，适应不同规格、不同高度的开关柜。

Q：相比同类产品有何优势？

A：制作难度和成本明显降低，操作更简便，且适应性强，经济实用，便于推广。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
