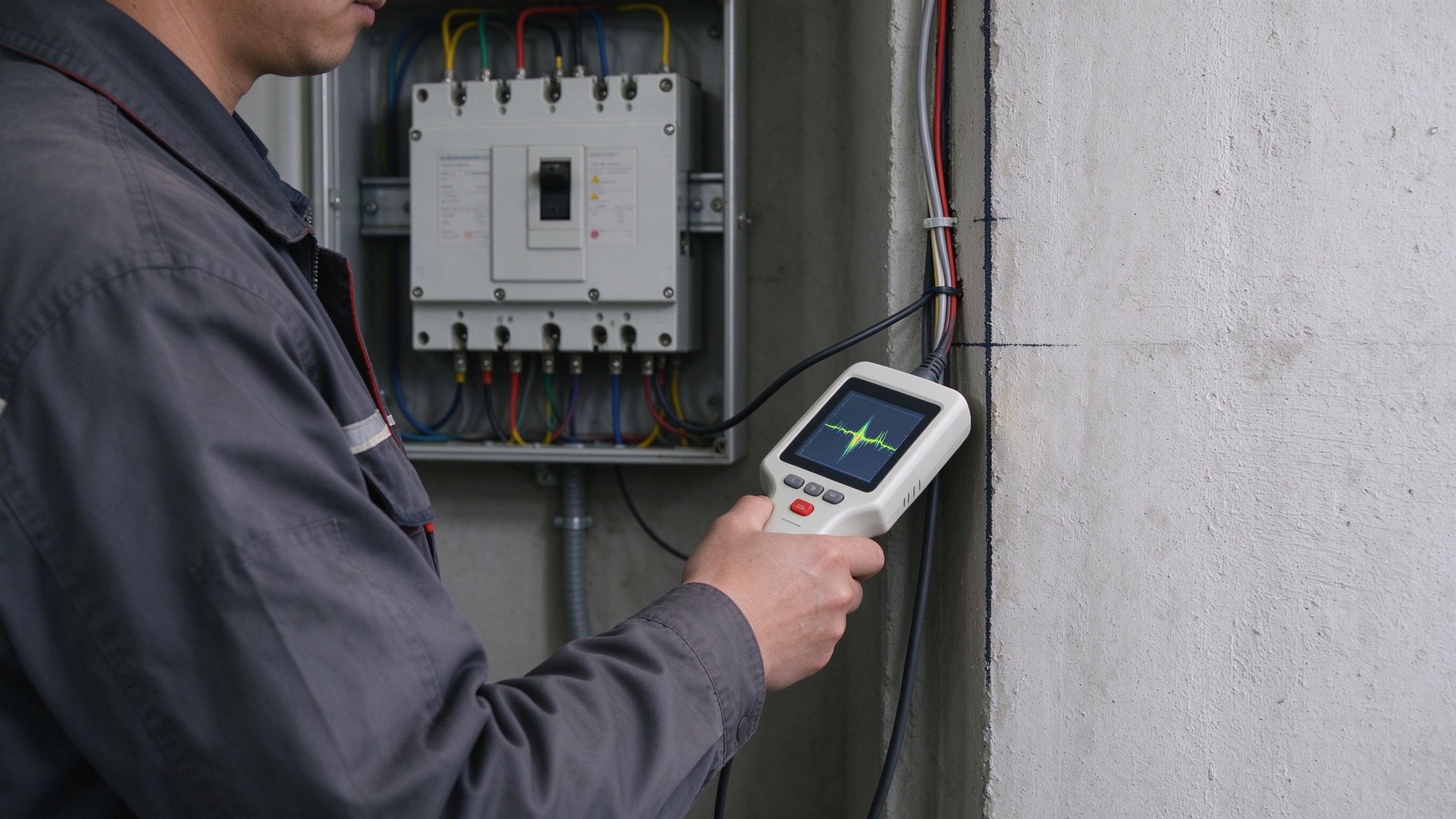

创新漏电检测技术：非接触式故障定位仪引领电力行业新变革 CNR225-1171

本文针对低压配电网中墙体暗线接地漏电故障点难以快速定位的问题，研发了基于交变漏磁场检测的非接触式漏电故障定位仪，有效提升了漏电故障排查效率与供电可靠性。

项目背景

在电力行业，漏电故障一直是影响供电可靠性和用电安全的重要因素。低压配电网覆盖面广、线路环境复杂，接地漏电故障频发，传统排查手段往往依赖人工逐段检查，效率低、耗时长，且难以精准定位故障点。

漏电故障点通常位于墙体内部或隐蔽路径中，故障电流产生的交变漏磁场信号微弱，易被周围电磁干扰淹没。传统检测方式需要接触线路或额外注入测试信号，操作不便，且存在一定安全风险，难以满足现场快速排查的需求。

基于上述问题，项目团队首创利用接地故障点漏电电流产生的交变漏磁场进行检测的方法，并成功研发出非接触式漏电故障定位仪，旨在为低压接地漏电故障提供一种安全、便捷、高效的定位手段。

存在问题

• 故障点隐蔽难查找。低压接地漏电故障多发生在墙体暗线路径中，肉眼无法直接观察，传统方式需逐段排查，定位效率低。
• 传统检测需接触线路。现有方法往往需要接触漏电线路或额外注入测试信号，操作复杂，且存在触电风险。
• 干扰信号影响判断。漏电磁场信号微弱，周围干扰磁场容易造成误判，缺乏有效区分手段。
• 故障排除耗时长。由于定位不准确，抢修人员需反复排查，导致停电时间延长，影响供电可靠性。
• 缺乏专用检测工具。墙体暗线漏电检测方面长期缺乏针对性仪器，现场排查手段有限。

创新目标

项目目标是研发一种非接触式漏电故障定位仪，能够在不接触漏电线路、不额外注入测试信号的前提下，利用线路本身的漏电电流故障信号，快速追踪并确定墙体暗线路径及接地漏电故障点，提升漏电故障排查的安全性和效率。

技术方案

非接触式漏电故障定位仪采用非接触式接收天线，追踪漏电电流信号周围磁场的变化。其高灵敏度磁场信号接收天线配合接收电路，能有效区分漏电磁场信号与周围干扰磁场信号，提升对漏电故障信号的追踪能力。当漏电电流故障大于20mA时，仪器能在距离墙体15cm的距离内快速追踪并感应漏电故障信号。

在操作流程上，该仪器在探测过程中无需另外注入测试信号，只需利用线路本身的漏电电流故障信号，操作方便、简单。使用时与漏电线路无需接触，只需延暗线路径进行往复运动，即可查找到暗线路径及接地漏电故障点，确保了操作的安全性和可靠性。

信号经CPU处理后，仪器会以声音、图示、数值的形式多方位显示漏电电流属性，帮助现场人员快速查找到漏电故障点，减少反复排查的时间消耗。

创新亮点

• 非接触检测：采用非接触式接收天线，无需接触漏电线路，降低操作风险，提升现场安全性。
• 利用自身故障信号：无需额外注入测试信号，直接利用线路本身的漏电电流故障信号，操作简便。
• 抗干扰能力强：高灵敏度磁场信号接收天线配合接收电路，能有效区分漏电磁场信号与周围干扰磁场信号。
• 多方位显示：信号经CPU处理后，以声音、图示、数值形式显示漏电电流属性，便于现场判断。
• 填补检测空白：针对墙体暗线漏电检测方面的空白，提供了有效的故障点排查方法。

落地应用效果

非接触式漏电故障定位仪自应用以来，已解决了大量低压接地漏电故障问题。在推广应用后，全县低压线损率降至4%以下，故障排除时间平均缩短约50分钟，为公司减少抢修费用约150万元，增加收益约600万元，总节支金额达750万元。

此外，该仪器的应用还能大幅减少设备停电时间，有效避免触电伤亡事故的发生，保障电网运行安全。同时，提高电网供电质量和客户满意度，挽回因长时间停电造成的经济损失，可显著提升居民和企业供电可靠性指标。得到国网夏津县供电公司授权转化推广后，预计销量可达500台，销售收入达600余万元，具有广阔的市场前景和显著的经济效益。

产出物：非接触式漏电故障定位仪，配套接收天线、接收电路及CPU处理显示模块。

适用场景：低压配电网墙体暗线接地漏电故障排查，尤其适用于用电场景下的漏电故障点定位。

延伸阅读

• 高效变压器试验方案：创新诊断技术引领电力行业新变革
• 非接触式漏电故障智能定位检测技术
• 配电变压器绕组材质检测技术革新：热电效应引领行业变革

常见问题

Q：该仪器在什么条件下能有效追踪漏电故障信号？

A：当漏电电流故障大于20mA时，仪器能在距离墙体15cm的距离内快速追踪并感应漏电故障信号。

Q：使用该仪器是否需要停电或注入测试信号？

A：不需要。仪器在探测过程中无需另外注入测试信号，只需利用线路本身的漏电电流故障信号，且与漏电线路无需接触。

Q：该仪器如何显示检测结果？

A：信号经CPU处理后，仪器会以声音、图示、数值的形式多方位显示漏电电流属性，帮助快速查找到漏电故障点。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
