进样针喷射定位精准辅助工具 CNR220-308

项目背景

本文针对电力生产中的实际痛点，研发了进样针喷射定位准确辅助工具，有效提高了作业效率与安全水平。电力化学试验是评估设备绝缘状态与油品质量的重要手段，水分试验、取气试验及色谱试验等环节对进样操作的准确度要求较高。传统操作中，试验人员需手动调节针筒量程并控制进样速度，操作过程依赖个人经验，量程读取易受视角与手法影响，针胆在快速推注时偶发喷射，导致试样损失或交叉污染，直接影响试验数据的重复性与可比性。

针对上述问题，项目团队从进样针的结构入手，分析量程定位与针胆稳定的关键环节，设计了一款兼具调节定位与防喷射功能的辅助工具。该工具以机械定位替代目测估读，以夹持结构约束针胆运动轨迹，从源头降低人为误差，提高试验操作的规范性与安全性。

存在问题

• 量程控制依赖目测：传统进样针需人工对准刻度线，不同操作者的读数习惯与视角差异易造成量程偏差，影响取样体积的一致性。
• 针胆喷射风险高：快速推针时，针胆易因压力骤增而弹出，造成试样飞溅，既浪费样品又可能污染试验环境。
• 操作效率受限：每次进样前需反复调整与确认量程，步骤繁琐，难以适应批量试验对节奏的要求。
• 针筒固定不稳：徒手持针时，手指抖动或施力不均会导致针筒偏移，影响进样位置的准确性。
• 缺乏标准化辅助手段：现有工具多为通用型，未针对电力化学试验的细长针型与微量进样场景进行改进。

创新目标

设计一款结构简单、操作便捷的进样针辅助工具，实现量程的机械定位与针胆的有效约束，在保证进样精准度的同时提升操作效率，降低试验误差与安全风险。

技术方案

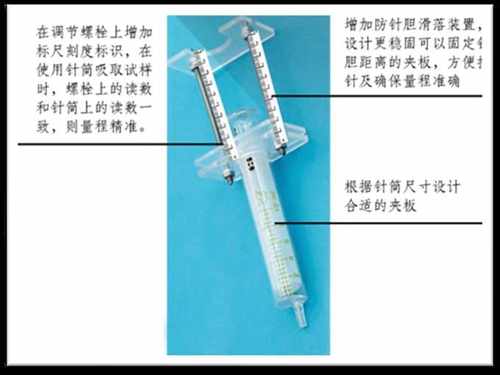

该工具由调节螺栓、标尺刻度、亚克力夹板及底座构成。调节螺栓与针筒活塞推杆联动，旋转螺栓即可促进活塞至目标量程位置，螺栓上增设的标尺刻度与针筒刻度形成双重指示，操作者只需对齐两处刻度即可完成量程设定，无需反复目测。亚克力夹板从两侧包裹针筒，其内轮廓与针筒外壁贴合，既能稳固夹持针筒，又便于快速装卸。

使用时，先将针筒装入夹板之间，旋转调节螺栓使活塞推杆移动至预定刻度，随后将进样针插入试样容器并吸取样品。由于活塞位置已被螺栓锁定，吸取过程中针胆不会因负压变化而偏移。推注时，夹板限制针胆的轴向运动范围，即使快速推针，针胆也不会脱离针筒，从根本上杜绝喷射现象。

创新亮点

• 机械定位：通过调节螺栓与标尺刻度实现量程的硬性定位，消除目测误差，确保每次取样体积一致。
• 防喷射结构：亚克力夹板形成封闭式导向槽，限制针胆运动行程，即使误操作也不会弹出。
• 快速装卸：夹板采用卡扣式设计，推针与拔针无需额外工具，单手即可完成更换，缩短试验间隔。
• 材质适配：亚克力板透明且化学惰性良好，便于观察内部刻度，同时耐受常用油品与试剂腐蚀。
• 通用性强：夹板间距可微调，适配多种规格的进样针，满足不同试验项目的需求。

落地应用效果

该工具已在多个电力试验班组试运行，涵盖水分、取气及色谱等常规进样操作。实际应用表明，量程设定时间大幅缩短，进样重复性明显提升，因针胆喷射导致的返工次数显著减少。操作人员反馈，工具上手简单，无需改变原有操作习惯，且清洁维护方便。

产出物：进样针喷射定位精准辅助工具样机一套，配套使用说明书及装配图纸。

适用场景：电力绝缘油水分测定、溶解气体分析、色谱试验等需使用微量进样针的化学分析场景。

常见问题

Q：该工具是否适配所有型号的进样针？

A：夹板间距可通过调节螺栓进行微调，可适配常见规格的微量进样针。对于特殊加长或异形针头，建议定制对应夹板。

Q：亚克力材质是否耐用？

A：亚克力具有较好的机械强度和耐化学腐蚀性，正常使用下寿命较长。若长期接触强腐蚀性试剂，建议定期检查并更换夹板。

Q：安装工具后是否影响进样手感？

A：工具仅固定针筒与针胆，不接触针尖部分，推注力度由操作者控制，手感与传统方式基本一致，且因针胆稳定，推注过程更顺畅。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
