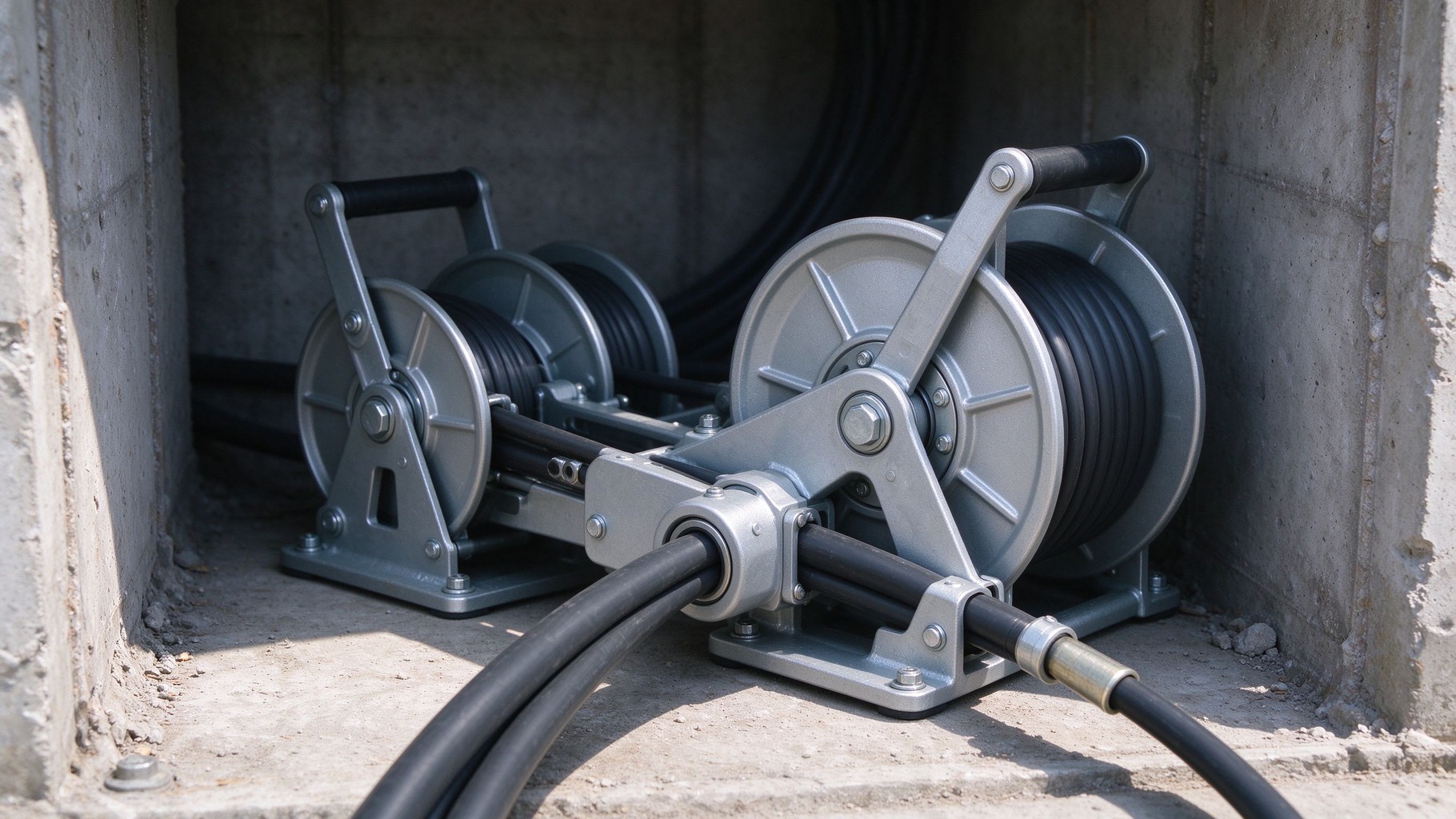

创新组合式电缆施放滑车：灵活适应复杂拐角，提升线缆布放效率 CNR225-2570

项目背景

在电力、通信等行业的电缆布放作业中，井道、隧道及建筑拐角等复杂环境对施工效率与电缆保护提出了较高要求。传统固定式电缆滑车因结构固定，难以适应多变的拐角角度和长度，往往导致电缆走线不畅、磨损加剧，甚至影响施工进度。

固定式滑车的主要问题在于其无法根据实际拐角进行灵活调整。当电缆需要经过不同角度的弯折区域时，固定滑车的托辊位置和方向无法改变，电缆与滑车之间容易产生侧向摩擦，不仅增加了牵引阻力，还可能损伤电缆外护层。此外，单一规格的滑车难以覆盖多种拐角场景，施工方往往需要配备多种型号，增加了设备成本和现场管理难度。

针对上述问题，本项目研发了一种组合式电缆施放滑车，通过模块化单元的自由组合，有效提升了复杂拐角处电缆布放的适应性和效率。

存在问题

• 适应性差：传统滑车为固定结构，无法根据拐角角度和长度进行调整，难以贴合实际弯度，导致电缆走线不合理。
• 电缆磨损风险高：固定托辊与电缆之间易产生侧向摩擦，尤其在多拐角井道中，电缆外护层磨损明显。
• 设备成本高：为应对不同拐角，需配备多种规格滑车，增加了采购与库存成本。
• 布置效率低：固定滑车安装位置受限，调整困难，现场布置耗时较长，影响整体施工进度。
• 运行噪音大：传统滑车在电缆牵引过程中，因摩擦和振动产生较大噪音，作业环境较差。

创新目标

本项目旨在研发一种可灵活组合、适应复杂拐角的电缆施放滑车，解决传统固定滑车适应性差、电缆磨损严重、布置效率低等问题，实现电缆布放过程的低噪音、高效率和高可靠性，同时降低设备成本与现场管理难度。

技术方案

组合式电缆施放滑车由多个滑车单元组成，每个单元均包含定位件、托辊和转轴。定位件采用竖向连接板，其顶部和底部分别连接上定位板和下定位板。托辊竖向穿接在转轴上，转轴的上部和下部均为螺柱结构，可穿插在上卡槽和下卡槽内，并通过螺母固定。这种结构使得每个滑车单元可以独立调整位置和角度，进而根据实际拐角进行灵活组合。

在操作流程上，施工人员首先根据拐角的角度和长度，确定所需滑车单元的数量和组合方式。随后，将各单元通过连接件进行拼接，使托辊排列贴合拐角弯度。转轴与卡槽的螺柱连接方式便于快速拆装和位置微调。安装完成后，电缆依次穿过各托辊，牵引过程中托辊随电缆运动而转动，减少摩擦和噪音。

通过连接件的使用，滑车整体结构得以简化，成本降低，重量减轻，同时提高了布置的合理性和可靠性。实验室环境验证表明，该组合式滑车调节方便，运行噪音低，能够显著提高线缆布放的效率和质量。

创新亮点

• 模块化组合：滑车由多个独立单元组成，可根据拐角角度和长度自由拼接，适应性强。
• 灵活调节：转轴与卡槽的螺柱连接方式，使托辊位置和角度可快速调整，贴合拐角弯度。
• 低磨损设计：托辊随电缆运动转动，减少侧向摩擦，降低电缆外护层磨损风险。
• 轻量化低成本：连接件简化了整体结构，减轻重量，降低设备成本与现场管理难度。
• 低噪音运行：实验室验证显示，该滑车在牵引过程中噪音明显低于传统固定滑车，改善作业环境。

落地应用效果

在实验室环境验证中，组合式电缆施放滑车表现出良好的调节性能和运行稳定性。与传统固定滑车相比，其在复杂拐角处的电缆走线更为合理，牵引阻力明显降低，电缆磨损情况得到改善。同时，滑车运行噪音较低，有助于提升作业人员的施工体验。

该成果已通过项目验收，具备进一步推广的条件。其模块化设计便于现场快速布置，能够适应多种拐角场景，减少设备规格数量，降低施工方的采购与库存压力。随着电缆布放需求的不断增加，该组合式滑车有望在电力、通信等行业的复杂环境施工中发挥更大作用。

产出物：组合式电缆施放滑车成套装置，包括多个滑车单元、定位件、托辊、转轴及连接件。

适用场景：电力电缆井道、隧道、建筑拐角等复杂环境下的电缆布放作业。
