新型避雷器带电状态智能检测仪 CNR218-014

这个项目要解决什么背景问题？

某地区供电局110kV变电站春季检修中，运维人员需攀爬至避雷器支柱顶端，用绝缘杆将测量钳搭接至泄漏电流监测孔，单基耗时约40分钟。阴雨天气下读数波动剧烈，同一设备两次测量偏差可达30%，难以区分真实劣化与环境干扰。项目团队深入三省变电站调研，针对人工巡检在时效性、数据连续性、安全风险方面的短板，设定了量化攻关目标。

现场存在哪些具体问题？

• 人工登高测量单基平均40分钟，220kV变电站全站巡检需2个工作日，读数受操作手法和天气影响，偏差可达30%
• 数据记录于纸质表格后录入电脑，缺乏分钟级连续采样数据，无法捕捉操作过电压后的暂态泄漏电流变化
• 开关操作产生的高频暂态过电压曾致多款电子检测设备跳变或复位，电磁适应性不足
• 各厂家监测器输出接口形式多样（BNC、航空插头、裸线端子），现场接线需临时改制，耗时且易接触不良
• 安全管控依赖工作票和专人监护，缺乏设备主动感知人员靠近并联动闭锁的手段

本项目的创新目标是什么？

设定三项核心指标：第一，单基测量时间从40分钟压缩至8分钟内，通过不停电、不登高、不拆线的钳形采样实现；第二，建立完整数据链路，每次测量自动生成带时间戳和GPS位置的数据记录，连续运行数据丢失率不超过0.5%；第三，内置劣化判别算法，当泄漏电流基波或阻性分量越限时现场声光告警，并在2分钟内推送至运维班组手机端，异常发现时间从人工比对报表的2至3小时缩短至分钟级。

技术方案如何实现？

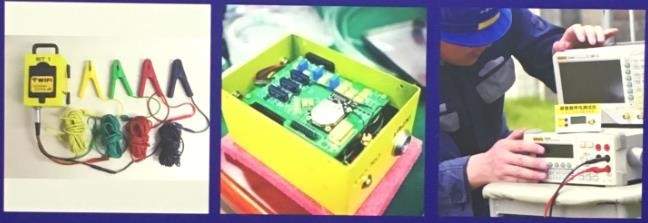

检测仪采用分体式结构，由钳形传感头、手持采集终端和后台分析软件组成。传感头采用坡莫合金磁芯穿芯式电流互感器，变比精度优于0.5%，测量范围0.05mA至10mA，内置高精度采样单元配合自适应数字滤波算法，在暂态干扰下仍能稳定输出。传感头与终端间采用屏蔽双绞线连接，接口做3kV隔离耐压处理，防止一次侧过电压窜入二次回路。

手持终端采用工业级主控芯片，内置劣化趋势判别程序，现场即可给出"正常""注意""异常"三色判定。终端可保存不少于3万条测量记录，支持无网络区域离线作业，返回后自动同步。通信支持Wi-Fi和低功耗无线组网两种模式。后台软件运行于班组电脑，展示历史趋势曲线，并按电压等级、厂家、投运年限生成统计报表。整机采用可充电锂电池，单次充电支持连续工作8小时以上。

创新亮点有哪些？

• 穿芯钳形采样：无需断开接地引下线即可测量，免去登高作业，不影响设备运行
• 抗暂态过电压设计：采样回路前端加装气体放电管和TVS管两级防护，实测承受40kV/1min工频耐压无损坏，局放量小于5pC
• 现场三色判定：基于阻性泄漏电流基波分量和历史趋势的判别规则，现场即出检修建议
• 多模式通信适配：支持Wi-Fi和低功耗无线组网，无需额外敷设线缆，数据自动上传
• 全流程闭环管理：采样、上传、分析、告警形成完整链路，手机端可接收异常提醒并查看历史曲线

落地应用效果如何？

在华东某市供电公司3座220kV和5座110kV变电站试运行12个月，累计完成带电测量1260基次，系统在线率99.2%。识别出7起泄漏电流异常增长事件，其中4起确认为阀片受潮劣化，2起为均压环松动，1起为监测器内部元件老化。其中5起在例行停电试验周期前3至6个月即被提前发现，为检修计划调整争取了窗口期。

效率方面，单基测量时间由40分钟缩短至6分钟，220kV变电站全站巡检由2个工作日压缩至半天。1260次测量未发生数据丢失或记录错误，后台可随时调取任意设备历史趋势曲线。运维班组反馈，原先需两人配合的登高作业现由一人地面即可完成，劳动强度显著降低，登高安全风险得以消除。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该检测仪能否用于不同电压等级的避雷器？
答：可以。钳形传感头测量范围覆盖0.05mA至10mA，适用于110kV至500kV电压等级的氧化锌避雷器。现场更换不同开口尺寸的钳头即可适配不同直径的接地引下线。

问：测量结果受天气影响大吗？
答：阴雨天气下瓷套表面泄漏电流会增大，可能掩盖阀片本体泄漏电流的真实变化。系统默认在晴好天气开展例行测量，若需雨天数据，后台软件可对表面泄漏分量进行修正，但建议以晴好天气数据作为趋势判断基准。

问：设备自身需要定期维护吗？
答：钳形传感头建议每年送检一次校验精度，手持终端电池每2年更换一次。日常注意保持钳口清洁，避免油污影响耦合精度即可。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。
