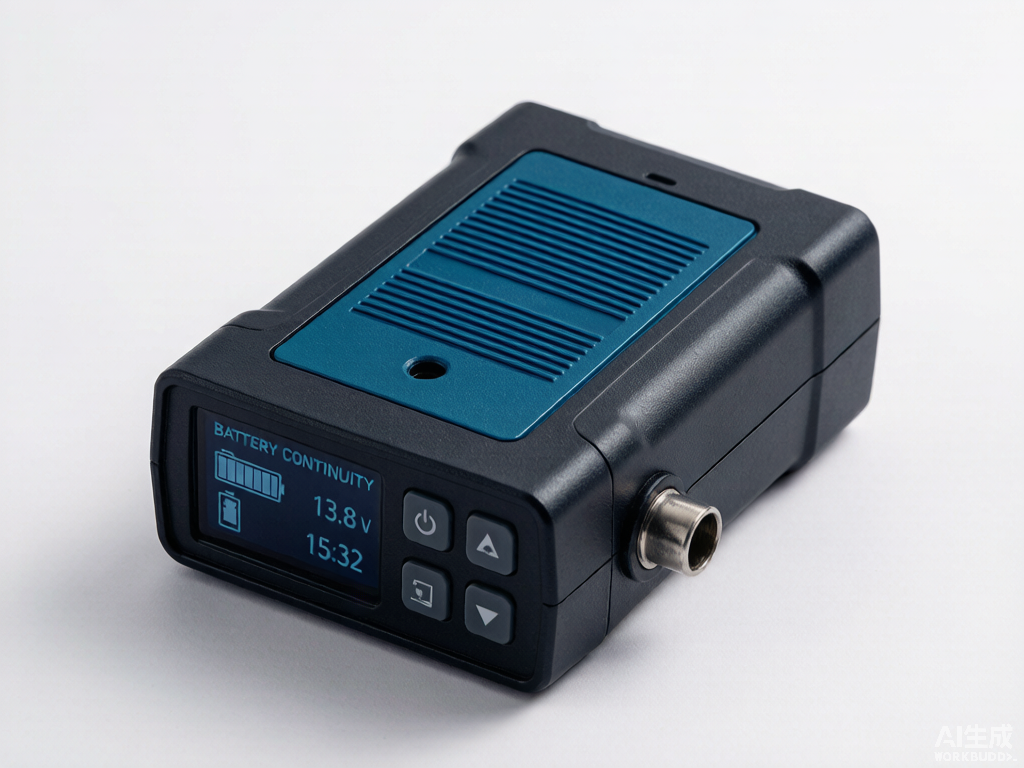

蓄电池开路快速续流装置：保障直流系统稳定运行的创新方案 CNR219-225

项目背景

本文针对电力生产中的实际痛点，研发了蓄电池开路快速续流装置：保障直流系统稳定，有效提升了作业效率与安全水平。蓄电池是直流系统的核心组件，其运行状态直接关系到电力系统的稳定性。一旦蓄电池发生开路故障且未能及时处理，整个直流系统可能陷入瘫痪，严重影响电力系统的安全运行。

传统处理方式依赖人工续流，故障处理时间长达2.4小时，在此期间保护电流供应中断，直流系统面临失稳风险。运维人员需要赶赴现场、排查故障、手动操作，流程繁琐且响应速度受限于客观条件。

针对这一难题，项目团队研发了一款蓄电池开路快速续流装置，通过快速响应和精准续流，确保直流系统在蓄电池故障时仍能维持正常运行，从技术手段上替代人工续流方式。

存在问题

• 故障响应慢。人工续流需运维人员现场操作，从发现故障到完成处理耗时2.4小时，期间直流系统处于高风险状态。
• 保护电流中断。蓄电池开路后，保护装置失去电流供应，可能导致保护拒动或误动，威胁电网安全。
• 故障发现不及时。蓄电池开路故障缺乏实时监测手段，往往在系统异常后才被察觉，延误处理时机。
• 人工操作依赖经验。续流操作需要专业人员判断和执行，不同人员操作水平参差不齐，存在误操作风险。
• 运维成本高。每次故障均需派人赶赴现场，耗费人力物力，且偏远变电站响应时间更长。

创新目标

研发一款能够在蓄电池开路时自动、快速完成续流的装置，替代传统人工续流方式，将故障处理时间从2.4小时缩短至10ms，保障保护电流持续供应，提升直流系统的稳定性和安全性，并在所辖变电站推广应用。

技术方案

该装置基于电流方向改变和继电器励磁特性实现自动续流。装置与蓄电池相连，在蓄电池正常未开路时，二极管未导通，继电器不励磁，常开节点处于打开状态；同时三极管导通，LED灯发亮，表明蓄电池处于正常状态。

一旦蓄电池发生开路，电流方向发生变化，流过二极管使其正向导通，为继电器励磁，常开节点闭合，实现续流功能。此时三极管失压形成开路，LED灯熄灭，发出故障警示。整个动作过程无需人工干预，由电路自身特性自动完成。

该装置在蓄电池开路时仅需10ms即可完成续流，有效保证保护电流的正常供应。在实验室环境下，装置已通过严格验证，并成功应用于多个变电站，取得了显著成效。

创新亮点

• 快速响应：利用电流方向变化触发续流，10ms内完成动作，远快于人工续流方式。
• 自动监测：装置实时监测蓄电池状态，正常时LED灯亮，故障时LED灯熄灭并自动续流，无需人工判断。
• 电路简洁可靠：基于二极管、继电器和三极管的组合逻辑，结构简单，可靠性高，便于维护。
• 故障警示直观：通过LED灯状态变化直接反映蓄电池运行状态，运维人员可快速识别故障。
• 替代人工操作：消除人工续流的响应延迟和操作风险，提升直流系统运行的连续性。

落地应用效果

该装置已在实验室通过严格验证，并成功应用于多个变电站，运行效果显著。实际应用中，装置在蓄电池开路时自动完成续流，保护电流供应未中断，直流系统保持稳定运行，避免了因蓄电池故障导致的系统瘫痪风险。

相比传统人工续流方式，该装置将故障处理时间从2.4小时缩短至10ms，大幅提高了工作效率和可靠性，减少了运维人员现场处置的频次和强度。

产出物：蓄电池开路快速续流装置样机及配套电路方案，已形成可推广的产品形态。

适用场景：适用于变电站直流系统蓄电池组的开路故障保护，尤其适合无人值守变电站和偏远站点。

常见问题

Q：装置在蓄电池正常时是否会影响系统运行？

A：不会。蓄电池正常时二极管未导通，继电器不励磁，常开节点打开，装置与蓄电池相连但不介入运行，仅通过LED灯指示正常状态。

Q：续流动作后是否需要人工复位？

A：装置在蓄电池开路时自动完成续流并发出故障警示，运维人员可根据LED灯熄灭判断故障，后续按运维流程处理蓄电池问题。

Q：该装置能否适应不同容量的蓄电池组？

A：装置基于电流方向变化和继电器励磁特性工作，已在多个变电站应用，验证了其在不同现场条件下的适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
