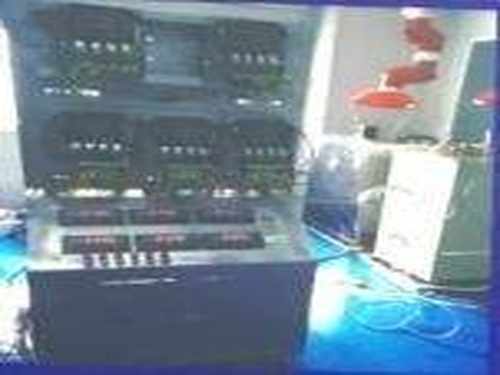

一种具备仿真测试功能的压力式温度表校验装 CNR218-083

这个项目要解决什么背景问题？

压力式温度表是变电站主变、高压开关柜油温监测的核心仪表，示值准确性直接关系设备状态判断。传统校验需停电拆装送检，往返周期常达数周，期间设备处于温度监测盲区。某地市供电局统计，全年因温度表校验导致的计划停电时间累计超200小时，且纸质记录无法形成连续可追溯的温度趋势档案。项目组于2023年立项研发具备仿真测试功能的校验装置，将"拆送检"转变为"现场就地校验"。

现场存在哪些具体问题？

• 单台校验平均耗时4小时以上，拆装、运输、检定环节冗长
• 安装位置高、空间狭小，拆装存在高处坠落与误碰带电设备风险
• 仅做静态示值比对，接点动作值、回程误差等动态特性无法验证
• 人工填写记录易涂改，历史数据难以电子化归档追溯
• 不同厂家接点形式、螺纹接口各异，需携带多种适配工具

本项目的创新目标是什么？

设定三项硬性指标：单台校验时间控制在40分钟内，较传统方式缩短80%以上；全程自动记录并生成电子报告上传班组台账；具备温度仿真功能，自动验证接点动作稳定性与回差特性。装置为便携式一体化结构，整机重量不超8公斤，单人可携带至任意作业位置。

技术方案如何实现？

装置由恒温槽、温度仿真控制器、接点信号采集单元和人机交互终端组成。恒温槽采用半导体制冷与加热丝复合温控，范围涵盖-20℃至150℃，温场均匀度±0.2℃。控制器内置高精度采样单元，分辨率0.01℃，可编程设定升温速率（0.5至5℃/min可调）与目标保持时间，模拟变压器正常运行及过载工况油温曲线。

接点采集单元提供4路独立输入通道，适配常开、常闭、转换型接点，通过光电隔离检测通断状态，自动记录动作与复归温度值并计算回差。人机交互采用7英寸工业触摸屏，内置流程引导程序，操作人员按提示逐项完成即可。外壳采用铝合金拉丝面板，防尘防水达工业户外标准；供电支持内置锂电池与外部电源双模式，续航不少于6小时；测温探头采用快插式航空接头，插拔寿命超5000次。

创新亮点有哪些？

• 就地化校验免拆装：直接对接现场安装状态下的测温包，将停电校验变为不停电检修项目
• 动态仿真功能：模拟油温升降全过程，捕捉接点动作值、复归值及回差，提前发现卡涩、弹簧疲劳等隐性缺陷
• 全流程电子化记录：数据实时存储并同步至班组终端，自动生成含校验曲线、动作截图、结论判定的电子报告，支持按台账编号检索
• 自适应探头适配：配备三种规格快插探头与螺纹转接头，涵盖主流接口型式，更换不超1分钟
• 安全防护设计：隔离供电与双重绝缘结构，隔热屏障使表面温度不超45℃，防止烫伤

落地应用效果如何？

装置已在3个地市供电公司及2家发电企业试点，累计完成现场校验427台次。以某220千伏变电站为例，传统方式需停电4小时、送检周期7天，使用新装置后在不停电状态下完成3台校验，单台平均耗时32分钟，全程未触碰带电部位。试点期间发现动作值偏移超限温度表11台，其中3台存在接点接触不良隐患，均及时更换，避免了油温越限拒动事故。

单台校验平均耗时由4.2小时降至35分钟，作业人员由2人减为1人，报告生成由人工填写30分钟缩短为即时可用。电子化归档后，班组可一键调取历史记录，为状态检修提供连续数据支撑。新员工经半天培训即可独立作业，人员技能依赖度显著降低。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：装置校验结果与实验室检定结论是否一致？
答：经省级计量机构比对测试，装置在0℃至100℃范围内示值误差不超过±0.3℃，与实验室标准器检定结果偏差在允许范围内，结论等效可用。

问：不停电校验是否影响设备安全运行？
答：测温探头与恒温槽采用隔热隔离设计，接触部位温升不超过15℃，不会对运行设备造成热干扰；电气部分与一次设备无电气连接，不改变设备运行状态。

问：装置能否校验不同厂家的温度表？
答：已完成国内主流6个厂家、12种型号的适配测试，涵盖M20×1.5、M27×2螺纹及法兰安装型式，基本覆盖在运设备主要品牌。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
