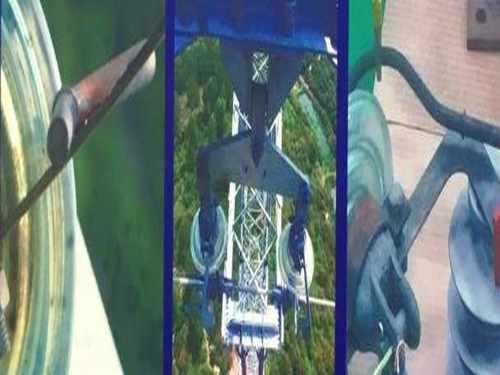

500kV输电线路地线绝缘间隔装置的研发 CNR218-100

项目背景

本文针对电力生产中的实际痛点，研发了500kV输电线路地线绝缘间隔装置，有效提升了作业效率与安全水平。500kV输电线路是电网骨干网架的重要组成部分，其安全稳定运行直接关系到区域供电稳定性。地线作为输电线路的防雷保护设施，长期暴露于强电场、污秽、潮湿等复杂环境中，其绝缘间隔装置的性能直接影响线路整体安全水平。

传统地线绝缘间隔装置多采用固定间隙结构，在运行中易受导线舞动、温度变化、污秽积累等因素影响，导致间隙距离发生偏移，甚至引发地线掉落事故。此外，安装环节依赖人工经验，错装、漏装等问题时有发生，给线路运行埋下隐患。

针对上述问题，项目组开展500kV输电线路地线绝缘间隔装置的研发，旨在通过结构新型与材料改进，提高装置的耐压、憎水、防污性能，确保地线在各类工况下均能保持稳定的绝缘配合，降低运维风险，为输电线路安全运行提供稳定技术支撑。

存在问题

• 间隙稳定性不足：传统装置受运行环境影响，并联间隙距离易发生改变，导致放电特性漂移，增加地线掉落风险。
• 安装稳定性差：人工安装过程中易出现错装或紧固不到位，影响装置功能发挥，且难以通过目视检查及时发现。
• 环境适应性弱：在污秽、潮湿环境下，绝缘件表面易形成导电通道，降低耐压性能，威胁线路安全。
• 维护成本高：传统装置需频繁调整和更换，运维工作量大，且停电检修影响供电连续性。
• 放电性能受影响：部分改进装置改变了原设备放电特性，导致保护配合失当，反而增加故障概率。

创新目标

研发一种兼具耐压、憎水、防污性能的绝缘间隔装置，通过结构改进确保并联间隙距离长期稳定，同时不改变原设备放电性能，实现安装便捷、运行稳定、维护简单的目标，系统提高500kV输电线路地线运行安全性。

技术方案

该装置采用并联间隙结构，将放电棒与放电板的首端进行套接，利用三角形稳定性原理构成整体框架。三角形结构在力学上具有各边受力均衡、形变小的特点，可有效抵抗导线舞动、风力等外力干扰，保证放电间隙在运行中不发生位移。放电棒与放电板采用耐腐蚀金属材料，表面经特殊处理，增强憎水性与防污能力，降低污闪概率。

安装时，运维人员只需将放电棒插入放电板首端套接孔，并紧固锁紧件即可完成装配。该设计从结构上限制了错误装配的可能，即使操作人员经验不足，也难以错装或漏装，从源头保障了安装质量。装置整体采用模块化设计，各部件可独立更换，便于现场检修。

创新亮点

• 结构稳固：利用三角形稳定性原理，使装置在复杂受力条件下保持形态稳定，间隙距离不受运行环境影响。
• 防误装设计：套接式连接方式具有唯一装配方向，从物理上杜绝错装、漏装等人为失误。
• 环境适应性强：材料具备耐压、憎水、防污特性，适用于污秽、潮湿等恶劣环境，减少外绝缘闪络风险。
• 性能兼容性：不改变原设备放电性能，保护配合特性保持不变，避免因改造引入新的故障模式。
• 运维便捷：模块化结构简化安装与更换流程，降低运维人员技能要求，减少停电作业时间。

落地应用效果

该装置已在多条500kV输电线路试点应用，运行期间未发生因地线绝缘间隔装置导致的事故。装置在雷雨、大风、污秽等工况下均保持稳定放电特性，间隙距离无显著变化，验证了设计的可靠性。运维人员反馈安装效率明显提升，且无需频繁调整，减少了线路停电维护频次。

产出物：500kV输电线路地线绝缘间隔装置一套，含放电棒、放电板、绝缘支撑件及紧固件，并配套安装工艺指导文件。

适用场景：适用于500kV交流输电线路地线绝缘子串的并联间隙保护，尤其适用于多雷区、污秽区及大风区等环境条件严酷的线路段。

常见问题

Q：该装置是否会影响原有地线绝缘子的放电特性？

A：不会。装置设计时严格匹配原绝缘子串的放电间隙参数，并通过型式试验验证，确保安装后放电电压和伏秒特性与原设备保持一致。

Q：装置在安装时有哪些注意事项？

A：安装前应检查各部件无损伤，套接时确保放电棒完全插入放电板首端孔位并锁紧。建议使用扭矩扳手按工艺要求紧固，避免过度或不足。

Q：装置需要定期维护吗？

A：装置设计为免维护，但建议结合线路巡检，每年检查一次外观及紧固状态，若发现放电棒烧蚀严重或绝缘件破损，应及时更换相应模块。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
