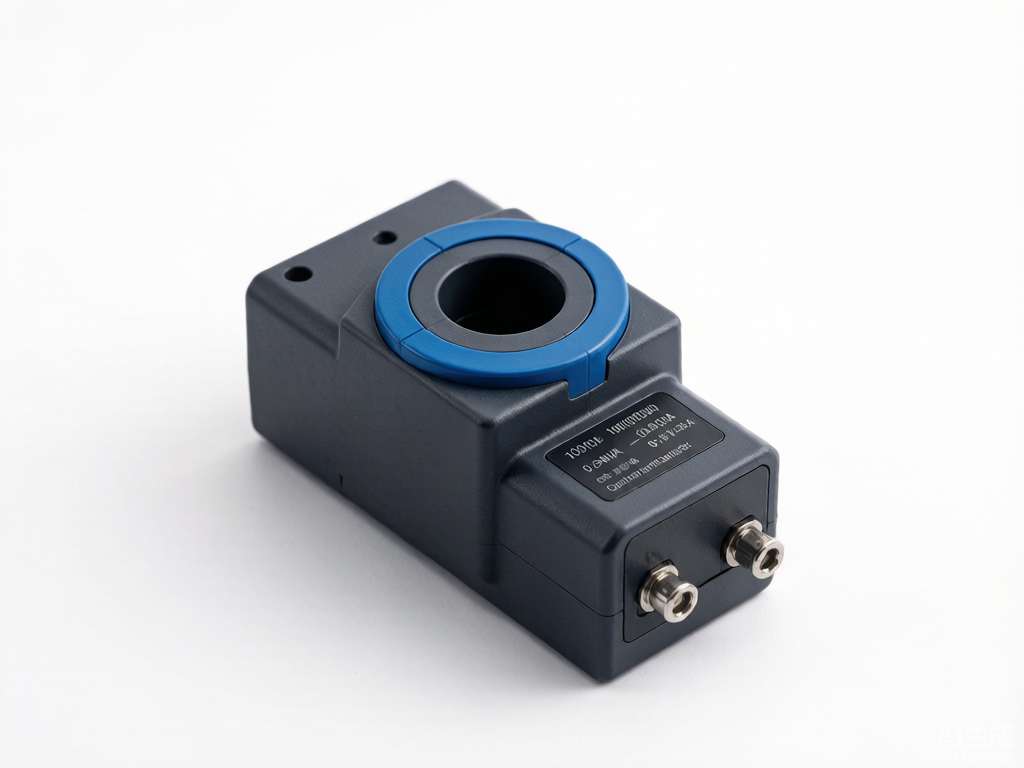

抗干扰型铁芯接地电流检测装置 CNR218-207

项目背景

变压器铁芯是内部传递与变换电磁能量的核心部件，其运行稳定性直接影响变压器安全。铁芯多点接地故障频发，对稳定运行构成明显威胁。冀北电力有限公司秦皇岛电力公司于2012年6月启动《抗干扰型铁芯接地电流检测装置研究》项目，旨在解决现场检测不准的问题。

传统铁芯接地电流测试受空间磁场干扰明显，数据偏差大，难以判断真实接地状态。项目团队通过调研与讨论，明确了主要干扰因素，提出采用双圈平衡CT抵消干扰电流的技术路线，并建立新型抗干扰电流表模型，完成样品制作与现场试验研究。

存在问题

• 干扰导致测量偏差大。空间磁场使普通电流卡钳读数失真，无法准确反映铁芯接地电流真实值。
• 缺乏有效抗干扰手段。现场检测多依赖常规钳形表，对磁场干扰无自动抑制能力，数据重复性差。
• 测量精度不足。普通装置在干扰环境下误差明显，难以适应高精度判断要求。
• 便携性与环境适应性有限。部分设备体积大、电池寿命短，不适应现场多变温度条件。
• 数据积累与分析不足。各单位历史测量数据分散，缺乏统一模型支撑故障判断。

创新目标

项目目标是研制一种能自动排除空间磁场干扰的铁芯接地电流检测装置，在干扰环境下保持测量结果稳定稳定，同时具备便携易用、量程宽、分辨率高、适应现场温度范围等特点，提高检测质量与检修效率。

技术方案

装置采用双圈平衡CT结构，通过两组线圈平衡设计抵消空间磁场产生的干扰电流。项目团队收集并分析各单位历年铁芯接地电流测量数据，结合国内外经验，建立新型抗干扰电流表模型，并完成样品制作与现场试验。

操作流程为：现场将卡钳套入铁芯接地引下线，装置自动采集电流信号；内部双线圈CT对干扰进行平衡抵消，输出稳定测量值；测量导线直径大、电流量程宽、分辨率高，测量精度可达1%±3个字。装置支持电池供电，适应温度范围广，适应现场连续使用要求。

创新亮点

• 双圈平衡CT：采用双线圈平衡结构，自动抵消空间磁场干扰电流，从原理上解决测量不准问题。
• 高精度测量：在空间磁场干扰小于1A条件下，测量结果仍达到高精度要求，精度为1%±3个字。
• 宽量程与高分辨率：测量导线直径大，电流量程宽，可涵盖多种现场检测需求。
• 便携易用：装置体积小、电池寿命长，适应温度范围广，便于现场操作。
• 数据模型支撑：基于历年测量数据建立新型电流表模型，提高故障判断的稳定性。

落地应用效果

实验室环境验证表明，该装置能自动排除空间磁场干扰，测量结果稳定可靠。与普通电流卡钳相比，施加空间磁场后双线圈CT卡钳的测试误差更小，数据更稳定。目前该成果已在承德供电公司应用，展现出明显的推广价值。

产出物：抗干扰型铁芯接地电流检测装置样机、新型抗干扰电流表模型、现场试验报告及测量数据分析方法。

适用场景：变电站变压器铁芯接地电流现场检测，尤其适用于空间磁场干扰明显的运行环境。

常见问题

Q：该装置如何抵消空间磁场干扰？

A：采用双圈平衡CT结构，两组线圈对干扰电流进行平衡抵消，使输出信号仅反映铁芯接地电流真实值。

Q：测量精度在干扰环境下能否保证？

A：在空间磁场干扰小于1A条件下，装置仍能达到高精度要求，测量精度为1%±3个字，数据稳定可靠。

Q：装置是否适合现场携带使用？

A：装置便携易用，电池寿命长，适应温度范围广，满足现场检测条件。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
