简易三相电流互感器极性检测仪 CNR222-092

项目背景

本文针对电力生产中的实际痛点，研发了简易三相电流互感器极性检测仪，有效提升了作业效率与安全水平。配电网络中，电流互感器承担着电流变换与测量取样任务，其极性及相序的正确性直接影响计量、保护与自动化装置的动作判断。互感器安装或检修后，若极性接反、相序错位，往往不会立即引发明显故障，却会在系统运行中埋下隐患。

传统极性检测多依赖指针式仪表或临时接线法，需要多人配合、反复拆接线，操作步骤繁琐，且受现场电磁环境干扰较大。检测结果主要靠人工读表判断，对作业人员经验依赖较强，效率与一致性难以保证。

为此，项目组研制了简易三相电流互感器极性检测仪，目标是在不增加现场作业复杂度的前提下，实现极性、相序的快速判定与直观显示，为配网互感器检测提供一种轻便、可靠的专用工具。

存在问题

• 接线繁琐，准备时间长。传统方法需在互感器一次侧与二次侧分别接线，并接入仪表，现场准备与恢复耗时明显。
• 判读依赖经验，易出错。指针表读数受量程与阻尼影响，极性方向需人工比对，经验不足时容易误判。
• 抗干扰能力弱。配网站所内电磁环境复杂，感应信号微弱时，传统仪表读数波动较大，影响判断。
• 缺乏相序同步判断。多数简易方法仅能判断单相互感器极性，三相之间的相序关系需另行核对。
• 结果记录不便。检测过程与结论多靠人工记录，后续追溯和复核缺少统一依据。

创新目标

研制一款操作简便、判读直观的三相电流互感器极性检测仪，利用无线通信传输脉冲电流的配置参数与控制指令，通过向一次绕组注入特定模式脉冲电流，采集二次绕组感应信号并自动分析，实现极性与相序的快速判定和屏幕显示，降低现场作业强度与人为误判风险。

技术方案

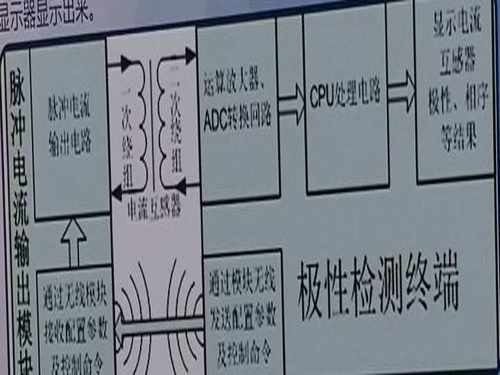

检测仪由脉冲电流输出模块、信号采集处理回路和显示单元构成。脉冲电流输出模块接收无线传输的配置参数与控制指令后，启动脉冲电流输出电路，向互感器一次绕组注入特定模式的脉冲电流。

互感器二次绕组随之产生感应电流，该信号经运算放大器、模数转换器与中央处理器回路处理，由内部组件协同完成极性与相序等电气参数的分析。分析结果通过显示屏直观展示，作业人员可迅速掌握被测互感器的工作状态。

操作流程上，作业人员先完成一次侧与二次侧的对应连接，随后通过无线方式下发参数与指令，检测仪自动注入脉冲并采集感应信号，最终在屏幕上给出极性、相序判定结果，全程无需人工读表比对。

创新亮点

• 无线指令传输：配置参数与控制指令通过无线方式下发，减少现场连线，操作更简洁。
• 脉冲注入检测：以特定模式脉冲电流注入一次绕组，通过二次感应信号反推极性，原理清晰、响应迅速。
• 自动分析判读：运算放大器、模数转换器与中央处理器协同工作，自动完成极性与相序分析，降低经验依赖。
• 结果直观显示：检测结论直接呈现在显示屏上，便于现场人员快速确认与记录。
• 三相同步判定：可同时面向三相互感器开展极性相序检测，减少重复接线与往返核对。

落地应用效果

该检测仪在配网部互感器安装、检修及故障诊断环节投入使用后，现场接线与准备时间明显缩短，检测效率显著提升。由于判定过程自动化，不同作业人员之间的判读一致性较高，因读数误差导致的复测情况大幅减少。

在特殊情况下需要快速诊断互感器状态时，该仪器能够较快给出极性、相序结论，为后续处理提供依据。整体来看，检测工作的效率与准确性均得到改善，现场作业强度有所下降。

产出物：简易三相电流互感器极性检测仪样机及配套无线指令传输、脉冲注入与信号分析方案。

适用场景：配网部互感器安装验收、日常维护、检修复核及特殊情况下的故障诊断。

常见问题

Q：检测仪是否需要停电作业？

A：检测通过向一次绕组注入脉冲电流实现，具体作业条件应结合现场安全规程执行，按配网部相关要求做好安全措施。

Q：检测结果是否受现场电磁干扰影响？

A：感应信号经运算放大器、模数转换器与中央处理器回路处理，可有效提取有效信号，较传统读表方式更为稳定。

Q：能否同时判断三相极性与相序？

A：可以。检测仪面向三相互感器设计，能够同步完成极性与相序判定，并在显示屏上给出结果。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
