主变隔直装置晶闸管控制单元专用测试仪研发 CNR223-043

项目背景

本文针对电力生产中的实际痛点，研发了主变隔直装置晶闸管控制单元专用测试仪研发，有效提升了作业效率与安全水平。该直流分量会流经主变压器中性点，导致变压器铁芯磁通发生偏移，进而引发变压器振动、噪声增大、局部过热等问题，严重时可能造成设备损坏。为抑制这一影响，变电站在主变压器中性点加装了电容隔直装置。

电容隔直装置的核心部件是晶闸管触发回路。当直流电流超过设定阈值时，晶闸管需要快速导通，将电容短接，使直流电流通过旁路释放。然而，早期投运的隔直装置中，晶闸管触发回路缺乏有效的测试手段。在晶闸管改造或长期运行后，无法准确判断其导通性能是否适应要求，存在拒动风险。

针对这一问题，本项目研发了一套专用测试仪，用于对隔直装置晶闸管的导通性能进行精确测试，填补了改造后试验手段的空白。

存在问题

• 测试手段缺失。早期投运的电容隔直装置晶闸管触发回路没有专用测试设备，改造后无法验证其导通稳定性。
• 拒动风险较高。晶闸管若存在缺陷而未被发现，在直流电流出现时可能拒绝导通，导致隔直功能失效。
• 设备损坏隐患。隔直装置拒动后，直流电流持续流经变压器绕组，引发振动、噪声和过热，严重时损坏主变。
• 运行适应性不足。新增直流输电系统后，原有隔直装置的晶闸管触发回路未经过针对性改进，难以适应新的运行工况。
• 缺乏预防性试验依据。没有测试数据支撑，运维人员无法判断晶闸管是否需要更换或检修，只能被动等待故障发生。

创新目标

研发一套能够模拟实际工况的晶闸管导通测试仪，通过变压器升压、整流、稳压等环节，为晶闸管提供稳定的触发条件，精确测量其导通状态，从而发现潜在缺陷，避免隔直装置拒动，保障主变压器安全运行。

技术方案

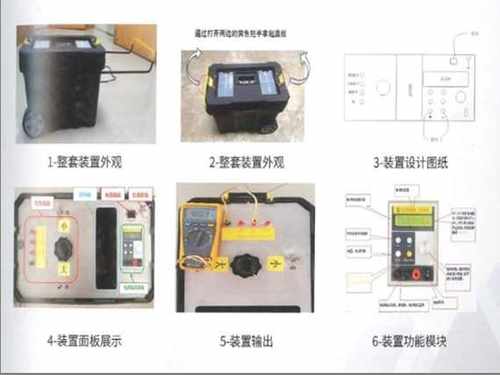

测试仪整体结构由升压单元、整流滤波单元、稳压单元、触发控制单元和测量显示单元组成。升压单元将输入电源升至测试所需电压等级，经整流滤波后转换为直流电压，再通过稳压环节保证输出电压稳定。触发控制单元向被测晶闸管发送触发信号，测量显示单元实时采集晶闸管导通后的电流和电压参数。

操作流程分为三步：首先将测试仪输出端连接至隔直装置晶闸管两端，确认接线无误；然后启动测试仪，调节输出电压至设定值，观察晶闸管是否稳定导通；最后记录导通参数，与标准值比对，判断晶闸管性能是否合格。整个测试过程在装置停电检修期间完成，不影响主变正常运行。

创新亮点

• 专用测试手段：针对电容隔直装置晶闸管触发回路设计，解决了改造后无试验手段的问题。
• 模拟实际工况：通过升压、整流、稳压环节还原晶闸管工作条件，测试结果更贴近真实运行状态。
• 缺陷提前发现：能够在晶闸管未发生拒动前识别其导通性能劣化，实现预防性检修。
• 适应直流输电需求：为早期投运的隔直装置提供优化改造依据，使其满足新增直流输电系统的运行要求。
• 操作简便：测试仪结构紧凑，接线简单，普通检修人员经短期培训即可掌握。

落地应用效果

该测试仪已在多个变电站的隔直装置检修中应用。通过测试，发现并更换了部分导通性能下降的晶闸管，避免了潜在的拒动风险。应用后，主变隔直装置的可靠性明显提高，因直流分量引发的变压器振动和噪声问题得到有效控制。

产出物：主变隔直装置晶闸管控制单元专用测试仪一套，含测试主机、连接线缆及操作说明。

适用场景：变电站电容隔直装置晶闸管触发回路的检修与改造后试验，尤其适用于早期投运且面临新增直流输电系统运行需求的站点。

常见问题

Q：测试仪是否需要停电作业？

A：是的，测试需在隔直装置停电检修期间进行，不影响主变正常运行。

Q：测试仪能否发现所有晶闸管缺陷？

A：测试仪主要针对导通性能进行检测，可发现触发回路异常和导通能力下降等缺陷，对于其他类型故障需结合常规检修判断。

Q：测试结果如何判断？

A：将实测导通参数与标准值比对，偏差超出允许范围即判定为不合格，需更换或检修晶闸管。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
