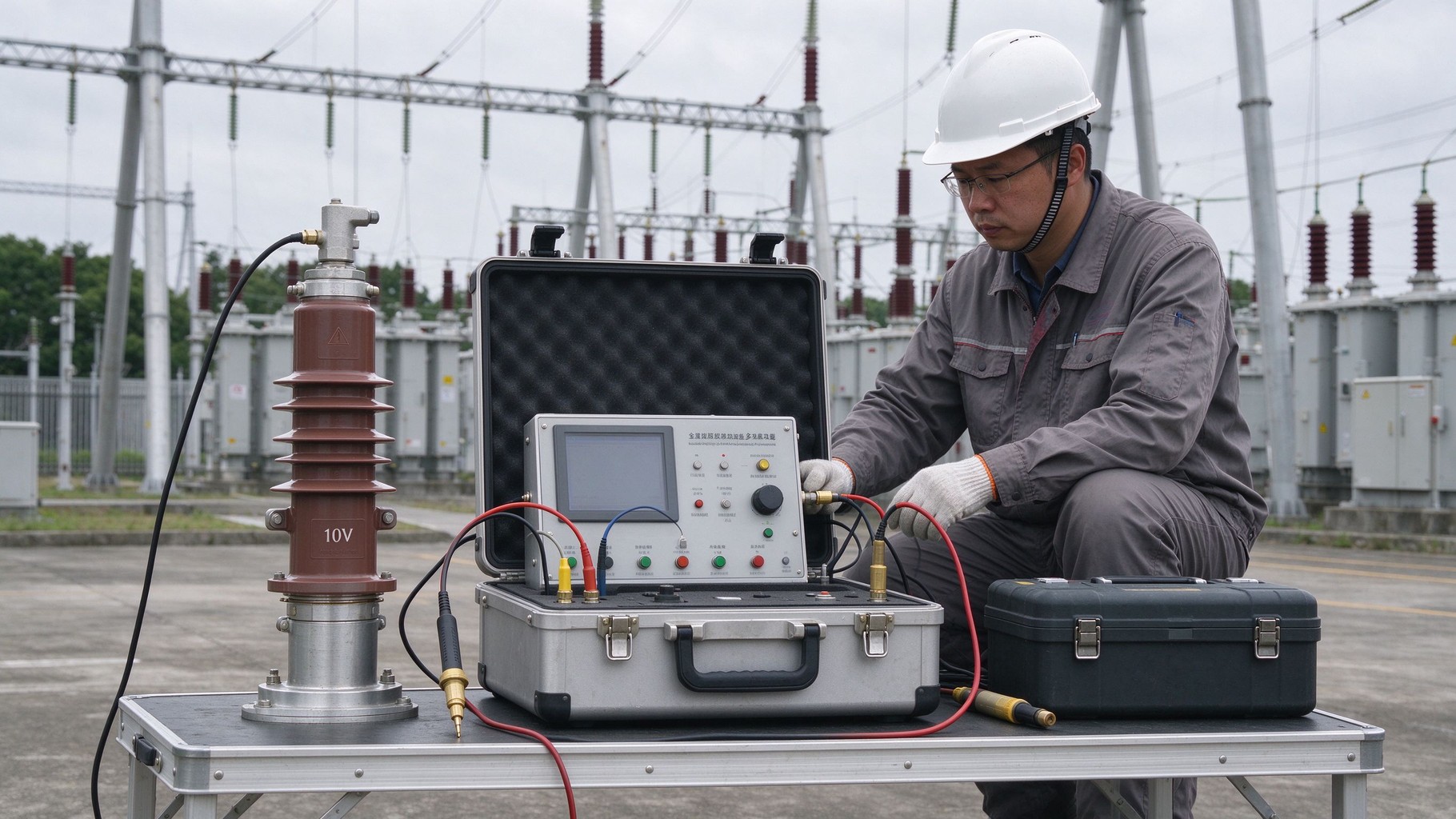

10kV金属氧化物避雷器多功能抽样检测装置 CNR218-332

项目背景

10kV配网是电力系统终端供电的核心环节，直接关系到用户供电可靠性。金属氧化物避雷器作为配网过电压保护的核心设备，其运行状态直接影响配网的安全稳定。根据DL/T 596-2021《电力设备预防性试验规程》要求，10kV金属氧化物避雷器需定期开展抽样检测，检测项目涵盖绝缘电阻测试、密封试验、高温泄漏电流检测等核心指标，用以排查避雷器内部受潮、阀片老化、密封失效等隐性缺陷。随着配网规模的持续扩大，某省级电网每年需完成的10kV避雷器抽检量超2万台，抽检工作的效率与质量直接影响配网设备的运维水平。

传统10kV避雷器抽样检测采用“现场抽样+实验室检测”的模式，检测设备分散在不同的实验室工位，需多台仪器配合完成全项检测。对于城郊、山区等偏远配网站点，样品转运成本高、周期长，抽检工作的时效性难以保障。同时，随着配网运维精益化要求的提升，传统抽检模式下的流程割裂、数据分散等问题逐渐凸显，难以适配快速响应的配网运维需求。

在“双碳”目标下，配网供电可靠性要求持续提升，缺陷设备的处置周期被进一步压缩。研发集成度高、便携性强、可现场开展全项检测的10kV金属氧化物避雷器抽样检测装置，成为配网设备检测领域的迫切需求，可实现抽检工作就地化开展，减少样品转运环节，提升抽检效率。

存在问题

• 检测设备分散，便携性不足。传统10kV避雷器抽检需搭配3类独立仪器，包括额定输出5kV的绝缘电阻测试仪、压差法密封试验装置、台式高温泄漏电流测试台，单套设备总重量超25kg，现场转运需2人配合，偏远站点的设备转运耗时占总检测时长的40%以上。
• 检测流程割裂，数据溯源性差。传统检测需分3个独立工位依次完成，绝缘电阻测试后需人工转移样品至密封试验工位，再转入高温烘箱完成泄漏电流检测，单样品全流程需人工记录6组核心数据，手写记录的误差率约8%，且无法实现单样品全项数据的自动关联。
• 检测周期偏长，时效性不足。传统实验室抽检模式下，现场抽样后需转运至地市检测实验室，单批次（50台）样品的平均检测周期为72小时，偏远县域站点的物流往返耗时额外增加48小时，缺陷避雷器的处置滞后时间最长达5天，存在挂网运行的安全风险。
• 环境适应性差，现场抽检覆盖率低。传统高温泄漏电流测试需依托实验室固定烘箱，无法在配电站点现场开展，现场仅能完成绝缘电阻单项测试，抽检项目覆盖率仅为标准要求的32%，难以全面排查避雷器的隐性缺陷。
• 操作依赖人工，结果离散度高。传统检测过程中，密封试验的压力参数调整、保压计时，高温泄漏电流的升温曲线设置、数据读取均依赖人工操作，不同操作人员的操作偏差导致检测结果离散度达12%，影响抽检结果的公正性与一致性。

创新目标

针对10kV金属氧化物避雷器抽样检测的现存痛点，研发团队以“集成化、便携化、智能化”为核心方向，开发一款可覆盖全项抽检指标的多功能抽样检测装置，实现10kV避雷器抽检的就地化开展，替代传统的“抽样转运+实验室检测”模式。

该装置的核心量化指标包括：整机重量≤8kg，单人可独立携带与操作；单样品全项检测时长≤15分钟，较传统模式效率提升70%以上；检测精度层面，绝缘电阻测试量程覆盖0.1MΩ-10000MΩ，误差≤±2%；密封试验泄漏率检出限≤0.5mL/h，满足DL/T 596-2021标准要求；高温泄漏电流测试温控范围30℃-100℃，控制精度±0.5℃，泄漏电流量程0-1000μA，误差≤±1%。

在数据管理层面，装置需实现单样品检测数据的自动关联与溯源，自动生成符合行业标准的抽检报告，减少人工记录环节，将人为误差率降至0.5%以下，提升抽检数据的可靠性与可追溯性。

技术方案

该10kV金属氧化物避雷器多功能抽样检测装置采用模块化集成架构，整体分为主机控制单元、绝缘电阻测试模块、密封试验模块、高温泄漏电流测试模块四个核心部分。整机采用IP65防护等级的工程塑料外壳，内置12V 20Ah磷酸铁锂电池，满电状态下可连续完成80台以上样品的全项检测，续航时间≥8小时，可满足户外现场全天抽检的用电需求。

绝缘电阻测试模块采用高精度直流高压发生电路，输出直流电压为5kV±1%，电压纹波系数≤0.5%，测试量程覆盖0.1MΩ-10000MΩ。模块内置数字滤波算法，可有效抑制10kV配电站点的现场电磁干扰，在电场强度10kV/m的强电磁环境下，测试数据波动≤±1%，符合GB/T 11032-2020《交流无间隙金属氧化物避雷器》中绝缘电阻测试的技术要求。测试时仅需将专用测试夹接至避雷器的上下端，一键启动即可完成测试，自动记录吸收比、极化指数等衍生参数。

密封试验模块采用微压差传感技术路径，配置量程0-50kPa的高精度压力传感器，分辨率达0.1Pa。测试时将避雷器置于配套的密闭测试腔中，充入20kPa的干燥氮气，待压力稳定后保压300秒，通过压力变化量自动计算避雷器的泄漏率，检出限可达0.5mL/h。模块内置环境温度补偿算法，可实时采集环境温度并修正压力测试值，在-10℃-40℃的环境温度范围内，测试结果偏差≤±5%，适配不同季节、不同区域的现场检测需求。

高温泄漏电流测试模块采用柔性加热套式设计，替代传统的台式烘箱结构，加热套采用PTC恒温加热材料，额定功率200W，可适配φ28mm-φ60mm、高度150mm-300mm的各型号10kV金属氧化物避雷器。模块采用多点温度反馈控制算法，在避雷器阀片对应位置布置3个表面温度传感器，温控范围覆盖30℃-100℃，升温速率≥5℃/min，升温至80℃的时间≤10分钟，温度控制精度达±0.5℃。泄漏电流测试采用高精度磁电式微电流传感器，量程0-1000μA，分辨率0.1μA，基本误差≤±1%，可同时采集全电流、阻性电流分量，自动匹配标准阈值判断是否合格。

主机控制单元采用嵌入式ARM处理器，搭载专用避雷器检测软件系统，支持扫码录入样品唯一编号，三项测试数据自动关联至对应样品档案。测试过程中可实时显示绝缘电阻吸收曲线、密封压力变化曲线、泄漏电流-温度曲线，测试完成后自动生成符合DL/T 596-2021格式的抽检报告，支持U盘导出、蓝牙传输至移动终端，无需人工整理数据。

创新亮点

• 三合一功能集成设计，将绝缘电阻测试、密封试验、高温泄漏电流检测三项核心抽检功能集成于单台便携式装置，整机重量为7.2kg，较传统分散设备减重71%，单人可独立完成设备转运与全项检测操作，解决了10kV避雷器抽检设备分散、现场难以开展全项检测的痛点。
• 柔性控温泄漏电流检测技术，采用柔性PTC加热套配合多点温度反馈算法，实现避雷器本体阀片区域的精准控温，温控精度达±0.5℃，较传统实验室烘箱的±2℃精度提升75%，且无需拆卸避雷器，整只即可完成测试，减少了样品预处理环节。
• 温度补偿式微压差密封检测技术，内置高精度环境温度传感器与压力补偿算法，消除现场环境温度波动对密封试验结果的干扰，泄漏率检出限达0.5mL/h，符合DL/T 596-2021中避雷器密封试验的最高要求，测试结果的重复性偏差≤±3%。
• 全流程数据自动溯源体系，支持样品二维码扫码录入，三项测试数据自动关联存储至对应样品档案，自动生成标准化抽检报告，数据溯源准确率达100%，人工记录环节减少80%，人为误差率降至0.3%以下。
• 宽场景适配性设计，整机采用IP65防护等级，工作温度范围覆盖-10℃-50℃，内置锂电池可支持≥8小时的连续检测，可适配山区、城郊、户外台架、海岛等多种配网场景的现场抽检需求，无需外接电源即可完成全项检测。

落地应用效果

2023年，该装置在某省级电网公司配网物资检测中心开展试点应用，覆盖省内12个地市供电公司的10kV避雷器抽检工作，累计完成2300台避雷器的抽样检测，其中现场就地抽检的占比达87%，替代了传统的“现场抽样+实验室检测”模式。试点数据显示，单样品全项检测时长从传统的45分钟缩短至12分钟，检测效率提升73.3%；单批次（50台）样品的抽检周期从72小时缩短至8小时，偏远县域站点的抽检周期从120小时缩短至10小时，缺陷避雷器的处置滞后时间从5天缩短至1天。

在检测准确性方面，试点期间该装置共检出不合格避雷器37台，其中密封缺陷12台、绝缘电阻不合格8台、高温泄漏电流超标17台。所有检出的不合格样品均经地市实验室复检，检测结果准确率达99.2%，高于传统人工检测91.5%的准确率。同时，同一样品多次测试的结果离散度从传统的12%降至2.1%，抽检结果的一致性与公正性得到提升。

在成本效益层面，试点期间累计减少样品转运里程约1.2万公里，降低物流成本约18万元；减少人工投入约600人天，人工成本降低约45万元。此外，缺陷避雷器的提前排查与处置，降低了因避雷器故障引发的配网停电风险，按每台故障避雷器导致的平均停电损失2万元计算，37台缺陷避雷器的提前处置可减少潜在停电损失约74万元。

截至2024年上半年，该装置已在3个省级电网的配网物资到货抽检、运维现场抽检、故障专项检测等场景应用，覆盖120余个县级供电公司，累计完成抽检样品超1.2万台，为10kV配网避雷器全生命周期运维提供技术支撑。

产出物：10kV金属氧化物避雷器多功能抽样检测装置主机、配套测试夹具与柔性加热套、嵌入式检测软件系统、标准化抽检报告模板、设备操作维护手册

适用场景：10kV交流无间隙金属氧化物避雷器的物资到货抽检、运维现场定期抽检、故障后专项检测，适用于城郊、山区、海岛等交通不便的配网站点，以及地市、县级供电公司的移动检测场景
