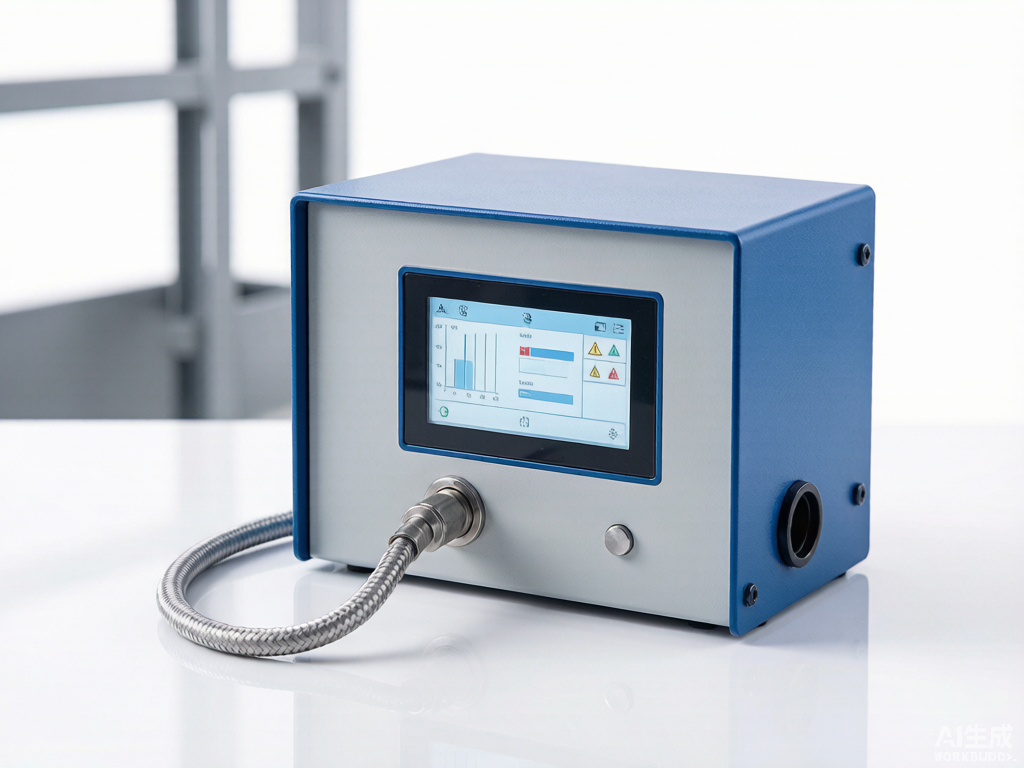

变压器油枕胶囊/隔膜破损在线监测装置 CNR218-347

项目背景

本文针对电力生产中的实际痛点，研发了变压器油枕胶囊/隔膜破损在线监测装置，有效提升了作业效率与安全水平。变压器油枕内的胶囊或隔膜是防止绝缘油与空气直接接触的关键部件，其完好性直接关系到变压器油质和运行安全。在实际运行中，胶囊长期受热胀冷缩和机械应力作用，易出现老化开裂或破损，导致空气进入油枕，绝缘油吸潮氧化，绝缘性能下降，严重时可能引发变压器故障。

传统检测依赖人工定期巡检或停电检修，无法实时发现早期破损，且胶囊破损初期油位变化不明显，漏检概率高。一旦漏检，水分和气体进入变压器本体，会加速绝缘老化，缩短设备寿命，增加非计划停电风险。

本项目旨在研制一种基于光电传感原理的变压器油枕胶囊/隔膜破损在线监测装置，实现破损的实时报警与模拟量输出，为运维人员提供可靠的设备状态信息，提升变压器运行可靠性。

存在问题

• 人工巡检滞后：传统方式依赖人工目测或定期检修，无法及时发现胶囊内部微小破损，缺陷往往在油质劣化后才暴露。
• 无实时监测手段：现有油位计、油温表等无法直接反映胶囊气密状态，缺乏针对胶囊破损的专用在线监测装置。
• 误判风险高：胶囊破损初期油位波动小，易与正常油温变化混淆，导致误判或漏报。
• 维护成本高：停电检修需协调电网调度，操作复杂，且频繁吊芯检查耗时耗力，增加运维成本。
• 信号接口单一：传统机械式或简易电气式报警无法输出模拟量信号，难以接入自动化控制系统，不利于远程监控。

创新目标

研制一种采用光电式传感器的变压器油枕胶囊/隔膜破损在线监测装置，实现胶囊破损的实时检出与报警，并输出4-20mA模拟量信号，便于与现有保护继电器及监控系统联动，提高检测及时性和准确性，降低运维工作量。

技术方案

装置由光电传感器、控制单元及保护继电器组成。光电传感器安装于胶囊底部内部，控制单元及保护继电器安装于就地控制柜内。传感器内置LED窄带光源和光学探测器，利用空气与变压器油对光反射和透射特性的差异实现油液泄漏检出。

当胶囊完好时，胶囊内部充满空气，LED发射的窄带光谱在空气中传播，几乎无衰减，全部被光学探测器接收，电路处于平衡状态，不发出报警信号。当胶囊破损时，绝缘油渗入胶囊内部，LED发射的光部分被油液发散和吸收，到达光学探测器的光强度降低，导致耦合电路失衡，控制单元随即发出报警信号，并同步输出4-20mA模拟量信号，供保护继电器或后台系统使用。

创新亮点

• 光电检测原理：利用空气与油对光反射透射差异，实现非接触式破损检出，灵敏度高，不受电磁干扰影响。
• 实时在线监测：装置持续运行，无需停电，可捕捉瞬时破损信号，报警响应快。
• 双信号输出：同时提供开关量报警和4-20mA模拟量，便于接入不同保护回路和监控系统。
• 安装简便：传感器置于胶囊底部，不改变油枕原有结构，控制柜可就地布置，施工量小。
• 维护成本低：光电传感器无机械运动部件，寿命长，日常维护仅需定期清洁光学窗口。

落地应用效果

该装置在多个变电站变压器上试运行后，成功模拟胶囊破损工况，装置均能在数秒内发出报警，并输出正确的模拟量信号。实际运行中，未出现误报或漏报，有效弥补了人工巡检盲区。运维人员通过后台信号即可掌握胶囊状态，减少不必要的停电检查，提升了设备可用率。

产出物：变压器油枕胶囊/隔膜破损在线监测装置样机，包括光电传感器、控制单元及保护继电器，以及配套安装调试规范。

适用场景：适用于各电压等级油浸式电力变压器的油枕胶囊或隔膜破损在线监测，尤其适合重要变电站及无人值守站。

常见问题

Q：光电传感器在胶囊内部长期浸泡在油中会不会失效？

A：传感器设计时已考虑油浸环境，采用耐油密封材料和光学窗口，且正常运行时胶囊内为空气，仅在破损时接触油液，短时浸泡不影响功能。

Q：装置报警后如何处理？

A：报警后应结合油色谱和微水试验确认油质状况，若破损轻微可安排计划检修更换胶囊，若油质劣化明显则需尽快处理。

Q：装置能否适用于不同尺寸的油枕？

A：可以。传感器体积小，安装位置灵活，可根据油枕结构调整安装支架，适用于常见胶囊式油枕。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
