SF6气体高效循环干燥系统的研发 CNR220-142

项目背景

本文针对电力生产中的实际痛点，研发了SF6气体高效循环干燥系统，有效提升了作业效率与安全水平。变电站运行中，SF6气体因设备漏气或密封性下降，湿度容易超标。湿度超标会降低绝缘性能，影响设备安全运行。

传统处理方式需要大面积停电并更换气体，耗费大量人力物力，停电时间长，维护成本高。如何在不停电或少停电条件下完成气体干燥，成为运维中亟待解决的问题。

为此，项目团队研发了SF6气体高效循环干燥系统，目标是在线快速除湿，减少停电时间与维护成本。

存在问题

• 停电范围大。传统方式需停运相关设备并回收、更换气体，影响供电可靠性。
• 维护成本高。更换气体涉及气体采购、运输、回收处理等多环节，费用明显。
• 作业周期长。从停电、回收、换气到复电，流程多，耗时显著。
• 湿度监测滞后。缺乏在线实时监测手段，湿度超标往往发现不及时。
• 气体浪费。更换气体造成可用气体浪费，增加环境与安全管理压力。

创新目标

研发一套基于PLC控制的SF6气体高效循环干燥系统，实现湿度实时监测、超标报警与自动循环干燥，在设备不停电条件下将湿度降至标准值，减少气体更换与停电时间，降低维护成本。

技术方案

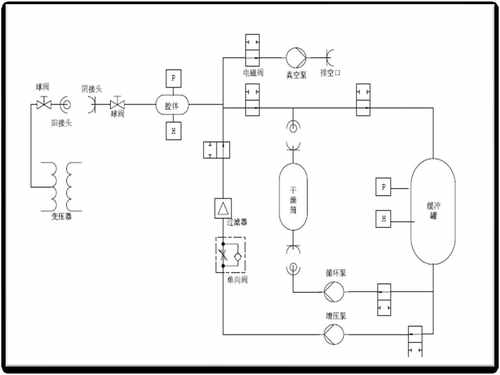

系统以PLC作为主控气路元件，通过参数设置与程序控制，具备自动和手动两种控制方式。设备内SF6气体依靠压力差自然流入缓冲罐，压力平衡后切断连接，气体在干燥筒内反复循环除湿。

气体干燥后，由增压泵送回设备内部，循环往复，直至湿度达标。系统实时监测气体湿度，一旦超标立即报警并自动启动循环干燥功能。

操作流程为：连接设备与系统、设定参数、启动循环、监测湿度、达标后回充气体并断开连接。全过程无需更换新气体，可在运行状态下完成干燥处理。

创新亮点

• 在线干燥：无需停电更换气体，在设备运行状态下完成除湿。
• 自动控制：PLC按设定程序控制气路与循环，支持自动和手动模式。
• 实时监测：湿度超标立即报警并自动启动干燥，降低人工干预。
• 循环除湿：利用压力差与增压泵实现气体反复循环，除湿效率明显。
• 成本可控：减少气体更换与停电时间，维护成本大幅降低。

落地应用效果

系统在变电站现场应用后，湿度超标问题可及时发现并自动处理，无需更换新气体，停电时间明显减少，维护成本显著下降，为设备安全稳定运行提供了保障。

产出物：SF6气体高效循环干燥系统一套，含PLC主控气路、缓冲罐、干燥筒、增压泵及湿度监测报警模块。

适用场景：变电站SF6气体绝缘设备的湿度超标处理与日常维护。

常见问题

Q：系统是否需要停电才能使用？

A：不需要。系统在设备运行状态下连接并完成循环干燥，减少停电时间。

Q：湿度超标后如何处理？

A：系统实时监测，超标即报警并自动启动循环干燥，将湿度降至标准值。

Q：是否支持手动操作？

A：支持。系统具备自动和手动两种控制方式，可按现场需要选择。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
