带电作业中导线临时防雨支撑棒的创新研发 CNR219-010

这个项目要解决什么背景问题？

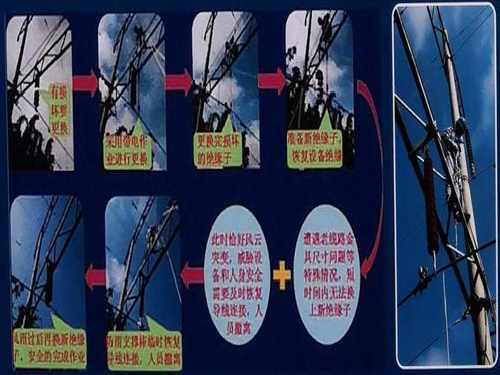

2023年雨季，某地市供电公司带电作业班在10kV线路更换绝缘子时突遇阵雨。按规程导线淋雨后须停电处理，但线路承载两所学校及一家医院供电，无法停运。作业人员冒雨用塑料布遮盖，但塑料布被风吹翻，雨水沿导线渗入耐张线夹，线路被迫停运2小时。南方多雨地区每年类似场景发生数十次。

带电作业中导线临时防雨直接关系供电连续性。传统人工遮盖效率低、密封性差，雨水侵入易引发短路或腐蚀。雷雨季节作业窗口短，稳定的防雨支撑装置可延长可作业时间，减少非计划停电。

现场存在哪些具体问题？

• 塑料布、防水胶带固定不牢，大风易脱落，单次遮盖平均耗时超40分钟且需两人配合
• 遮盖后无法观察导线内部状态，渗水与否仅凭经验判断，缺乏量化检测手段
• 不同线径和杆塔结构需不同尺寸遮盖工具，现场携带多种规格，增加作业负担
• 传统遮盖物紫外线老化快，重复使用次数有限，单次折算成本不低
• 无主动预警机制，遮盖失效后作业人员不能第一时间获知，存在安全隐患

本项目的创新目标是什么？

项目团队走访3个地市带电作业班组，收集47次雨天作业反馈，确定三项改进目标：一是单次防雨支撑装置安装时间控制在8分钟内，可由一人独立完成；二是具备雨水渗入检测功能，异常时立即声光报警；三是适配6至20mm线径，通过可调节卡扣通用。

稳定性方面，要求装置在8级风力下不位移、不脱落，连续淋雨4小时无渗漏。考虑野外条件，自重不超过1.2公斤，收纳后长度小于60厘米，便于放入工具包。

技术方案如何实现？

防雨支撑棒采用三段伸缩式绝缘杆，展开全长1.5米，收纳后55厘米。杆体为环氧玻璃纤维管，表面喷涂防紫外线涂层，工频耐压45kV/1min，局部放电量小于5pC，适应10kV带电作业绝缘要求。顶端可旋转弧形托架内衬三元乙丙橡胶，贴合导线外径且不损伤表面。

中段内置高精度采样单元，通过两根不锈钢探针接触导线表面，实时监测对地电位变化。雨水形成导电通路时采样值阶跃变化，主控芯片据此判断渗水风险。检测电路由手柄处9V电池供电，可连续工作72小时，更换便捷。

底部可调节三脚支架可将支撑棒固定于杆塔横担或地面，无需额外工具。托架角度可调，适应不同倾斜导线。整套装置无金属外露部件，所有金属件均包裹于绝缘层内，确保操作安全。

创新亮点有哪些？

• 快速部署结构：三段伸缩杆配弹簧卡扣，展开锁定一步完成，单人平均用时6分20秒，较传统方式缩短80%以上
• 渗水实时检测：探针式电位监测，无需额外传感器，利用导线自身电位变化判断渗水，响应时间小于2秒
• 宽范围自适应托架：弧形托架配弹性内衬，适配6至20mm线径，现场无需更换零件
• 抗风防脱设计：托架两侧防脱钩配合杆体弹性预紧力，实测10级风力下无位移
• 全绝缘轻量化：整机重1.15公斤，收纳后55厘米，可放入标准工具袋

落地应用效果如何？

2024年5月至10月，装置在浙江、福建4个地市供电公司试点，累计参与带电作业86次，其中雨天抢修23次。因降雨导致的作业中断由上年同期11次降至2次，减少非计划停电约17小时。

效率对比测试中，同班组传统塑料布遮盖平均耗时42分钟，使用防雨支撑棒后平均6分20秒，效率提高约6倍。渗水检测功能试点期间触发报警3次，核查确认2次为导线连接处密封胶老化导致的实际渗水，1次为鸟类触碰探针误报，误报率在可接受范围。

运维人员反馈，夜间抢修时优势尤为明显，无需额外照明即可快速完成防雨布置。部分班组将其用于晴天防尘遮盖，拓展了使用场景。

常见问题

问：防雨支撑棒是否适用于所有电压等级线路？
答：目前按10kV配电线路设计，工频耐压45kV/1min。用于35kV及以上线路时，需更换加长绝缘杆并重新耐压试验，不建议直接跨电压等级使用。

问：探针检测是否会损伤导线表面？
答：探针为圆头不锈钢设计，接触压力由弹簧控制在0.5至0.8牛之间。经实验室2000次反复接触测试，导线表面无可见压痕，不影响电气性能。

问：电池在低温环境下是否影响检测灵敏度？
答：检测电路采用工业级元器件，工作温度范围为零下20℃至60℃。零下10℃实测响应时间由常温2秒延长至3.5秒，仍在可接受范围。建议冬季作业随身携带备用电池。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
