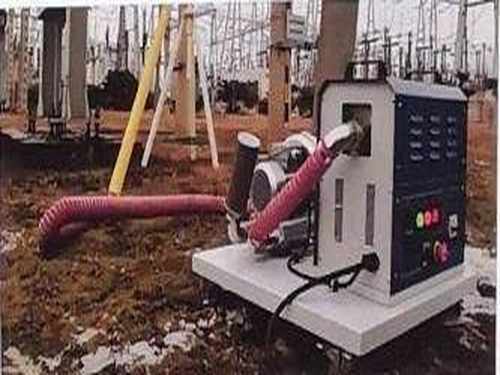

便携式移动强力热风融冰装置 CNR219-025

这个项目要解决什么背景问题？

冬春交替时节，输电线路绝缘子串和导线易因冻雨形成覆冰。2023年2月，某500千伏变电站夜间巡视发现绝缘子覆冰厚度达15毫米，班组6人轮流用绝缘杆敲冰近4小时才恢复送电，敲击力度不当还可能损伤绝缘子釉面。项目团队走访7个地市供电公司运维班组，收集近百条现场反馈，立项研发便携式移动强力热风融冰装置，以高温热风定向吹拂覆冰部位，实现温和可控融冰。

现场存在哪些具体问题？

• 人工敲冰效率低，单串绝缘子平均耗时40分钟以上，夜间低温连续作业超2小时操作精度明显下降
• 现有热风设备多为固定式，重量普遍超30公斤，山区地形无法抵达杆塔位
• 热风出口温度不稳定，距覆冰面稍远温度骤降，近距又可能损伤复合绝缘子伞裙
• 设备依赖外接电源，取电点距作业面常超100米，临时敷设电缆费时且增加触电风险
• 缺乏针对雨凇、雾凇、混合凇等不同覆冰类型的差异化作业参数指导

本项目的创新目标是什么？

核心指标锁定三项：单串绝缘子融冰时间从40分钟压缩至8分钟以内；整机重量控制在12公斤以下，单人可背负；热风出口温度50至300摄氏度连续可调，温控精度±5摄氏度。设备须具备电池供电能力，满电持续输出热风不少于25分钟，适应连续处理2至3串绝缘子需求。加热核心部件设计寿命不低于500小时，现场更换不超10分钟。

技术方案如何实现？

装置由加热腔体、离心风机、温控模块和锂电池组构成。加热腔体采用螺旋式气流通道，冷空气经螺旋加速通过加热丝，热交换效率较直通式提高约35%。出风口配备耐高温陶瓷喷嘴，扁平口适合大面扫吹，锥形口用于定点穿透厚冰层。

温控模块实时监测出风口温度，配合PID算法控制加热功率。操作面板设三档预设模式：雨凇模式（200至250摄氏度）、雾凇模式（120至160摄氏度）、混合凇模式（170至200摄氏度）。外壳采用玻纤增强尼龙材质，防尘防水等级防尘防溅防护等级，可在小雪或冻雨天气露天作业。

供电系统配备高倍率三元锂电池组，输出电压48伏、容量12安时，快拆结构更换仅需15秒。充电器支持车载点烟器和市电双通道输入，完整充电约2小时。整机重心位于握持手柄下方，长时间作业手腕负担明显减轻。

创新亮点有哪些？

• 螺旋气流加热技术：热效率实测达92%，较直通式结构提高约35%，同等电量下有效作业时间延长近三分之一
• 三档智能温控模式：针对不同覆冰类型预设温度区间，避免凭经验调温导致绝缘子伞裙过热损伤
• 快拆电池与模块化加热芯：电池更换15秒、加热芯更换10分钟，现场连续作业无需中断
• 轻量化整机设计：含电池整机重量11.8公斤，单人可背负穿越山区便道
• 陶瓷喷嘴定向导流：耐温达800摄氏度，扁平口与锥形口互换适应不同覆冰形态，热风利用率提升约28%

落地应用效果如何？

2024年1月至2月，该装置在湖南、贵州两省三个地市供电公司的6条220千伏线路融冰作业中试用。湖南某巡线班在海拔1200米覆冰观测站记录显示，处理一串标准悬式绝缘子（7片）平均耗时7分20秒，较人工敲冰的42分钟缩短83%。

贵州某供电局在持续三天冻雨天气中，使用该装置对12基杆塔绝缘子串进行预防性融冰，累计作业约5小时，往年同等规模任务需12人连续敲冰两天。现场反馈雨凇模式效果最佳，200摄氏度热风配合扁平口喷嘴扫吹，冰层呈片状脱落且未发现绝缘子表面损伤。

实测满电连续输出热风28分钟，与设计值吻合。运维车辆配备逆变器后可在途中完成电池补电，未出现因电量不足中断作业情况。该装置已纳入试点单位班组常规装备及冬季防冻融冰应急预案。

常见问题

问：该装置是否适用于所有电压等级的绝缘子？
答：目前主要针对35至220千伏线路悬式绝缘子串设计，更高电压等级绝缘子串更长，需更换延长风管或增加作业次数，建议根据现场实测调整方案。

问：热风作业是否会对绝缘子表面造成损伤？
答：雾凇模式温度上限160摄氏度，低于复合绝缘子硅橡胶材料耐受温度。对玻璃和瓷绝缘子，200摄氏度以下热风不会引起热应力开裂，但应避免长时间定点吹拂同一位置。

问：低温环境下电池续航是否明显衰减？
答：锂电池在零下10摄氏度容量衰减约15%至20%，建议作业前将电池置于车内保温存放或使用随附保温套。现场实测零下5摄氏度满电续航约24分钟，仍可满足连续处理两串绝缘子需求。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
