创新型“T”型结构接地线装置 CNR219-026

项目背景

本文针对电力生产中的实际痛点，研发了创新型“T”型结构接地线装置，有效提高了作业效率与安全水平。在电力检修作业中，接地线是保障人身安全的关键设备。传统接地线通常采用导电夹口与操作杆共线的直式结构，作业人员需在高空将夹口对准导线并旋转操作杆完成挂接。这种操作方式对作业人员的体力、技巧和配合度要求较高，尤其在竖直导线或大弧度导线上作业时，往往需要借助高空作业车或多人协作，不仅效率较低，还增加了高空坠落和触电的风险。

随着电网设备结构日趋紧凑，检修空间受限，传统接地线的局限性愈发突出。部分检修任务因接地线挂接困难而被迫延长停电时间，甚至影响检修计划的按时执行。因此，设计一种操作更简便、适应性更强的接地线装置，成为一线检修人员的迫切需求。

本项目基于现场实际作业痛点，研发了一款创新型“T”型结构接地线装置。该装置通过改变导电夹口与操作杆的连接方式，使操作人员在地面即可完成对竖直导线的稳定挂接，旨在降低作业难度、提高检修效率，为电力安全作业提供更优的工器具解决方案。

存在问题

• 高空作业风险高：传统接地线需作业人员在高空将夹口对准导线，身体姿态受限，容易因操作不便引发高空坠落或触电事故。
• 操作费力且效率低：导电夹口与操作杆共线，旋转操作杆时力矩传递不理想，尤其在竖直导线上，需反复调整角度，耗时费力。
• 依赖辅助设备：在竖直导线或大弧度导线上挂接地线时，往往需要高空作业车配合，增加了作业成本和调度难度。
• 单人难以完成：传统结构下，单人操作难以同时控制夹口方向和旋转力度，通常需要两人配合，人力占用明显。
• 易造成停电延期：接地线挂接困难会拖慢检修进度，可能导致计划停电时间延长，影响供电稳定性。

创新目标

本项目的核心目标是设计一种结构新颖、操作便捷的接地线装置，使作业人员能够在地面通过旋转杆体，将导电夹口可靠夹紧于竖直或大弧度导线上，无需高空作业车和多人配合，从而显著降低作业风险、提高检修效率，并减少停电延期情况的发生。

技术方案

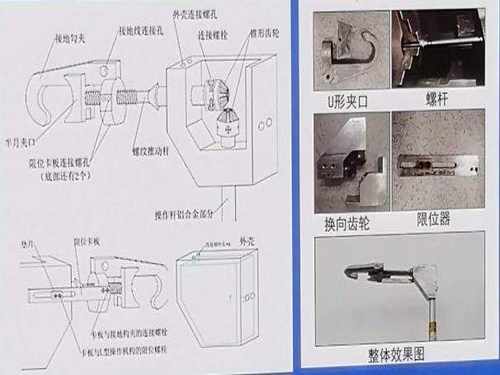

创新型“T”型结构接地线装置主要由直式U形夹口、螺杆、换向齿轮、限位器和地线等关键部件组成。其核心创新在于引入了换向齿轮机构，使导电夹口与操作杆由传统的共线结构转变为垂直连接。这一设计改变了力的传递方向，操作人员在地面旋转操作杆时，通过换向齿轮驱动夹口旋转，实现对导线的夹紧。

操作流程如下：作业人员站在地面，将装置举向目标导线，使U形夹口对准导线位置；然后旋转操作杆，通过换向齿轮带动夹口转动，直至夹口完全夹紧导线；最后连接地线并确认接触良好。整个过程单人即可完成，无需攀爬或借助高空作业车，尤其适用于竖直导线和大弧度导线的挂接场景。

创新亮点

• 换向齿轮设计：通过齿轮换向，使夹口与操作杆垂直连接，改进了力矩传递，操作更省力。
• 地面操作安全高：作业人员可在地面完成挂接，避免了高空作业风险，提升了安全性。
• 单人作业提效率：无需辅助人员，单人徒手即可完成操作，大幅缩短了接地线挂接时间。
• 适应性强：特别适用于竖直导线和大弧度导线，解决了传统工具难以操作的场景。
• 结构简洁耐用：关键部件设计合理，便于携带和维护，适合现场反复使用。

落地应用效果

该装置在多个检修现场进行了试用，结果表明，在竖直导线上挂接地线的操作时间较传统方式明显缩短，作业人数由多人减少至单人，且无需高空作业车配合。检修人员反馈，该装置操作直观、省力，有效降低了作业疲劳度，提高了检修工作的连续性和计划执行率。

产出物：创新型“T”型结构接地线装置样机，以及配套的操作指南。

适用场景：适用于变电站、输电线路等场景中竖直导线或大弧度导线的接地线挂接作业，尤其适合空间受限或难以使用高空作业车的环境。

常见问题

Q：该装置是否适用于所有导线规格？

A：装置采用直式U形夹口，可通过更换夹口规格适应不同直径的导线，但需根据现场导线尺寸选配。

Q：换向齿轮的耐用性如何？

A：换向齿轮采用高强度金属材料，并经过热处理工艺，在正常使用条件下具有较高的耐磨性和使用寿命。

Q：操作人员需要额外培训吗？

A：装置操作简单，基本与普通接地线类似，只需简单讲解即可上手，无需专门培训。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
