500KV断路器试验专用高空接线新钳 CNR220-311

项目背景

本文针对电力生产中的实际痛点，研发了500KV断路器试验专用高空接线新钳，有效提升了作业效率与安全水平。由于设备安装位置较高，作业人员需登高完成接线，操作空间有限，安全风险突出。

传统接线方式依赖人工攀爬和手动固定，不仅耗时较长，还需多人配合，人力消耗大。接线质量受操作手法影响，接触电阻不稳定，可能影响试验数据的准确性。

针对上述问题，检修部提出研制一种专用高空接线钳，旨在从工具层面降低作业风险、提高接线效率，并保证大电流传输的稳定性。

存在问题

• 操作风险大：作业人员需登高靠近带电设备，存在高处坠落和误碰风险。
• 耗时长：传统接线需反复调整位置和紧固，单次接线占用较多工时。
• 人力消耗大：通常需要两人以上配合，一人操作、一人监护或辅助。
• 接触稳定性不足：手动压接力度不均，易导致接触电阻偏大，影响测试数据。
• 工具适配性差：普通线夹难以在绝缘杆上稳固安装，高空操作不便。

创新目标

研制一种专用于500KV断路器试验的高空接线钳，使其具备足够的咬合强度和导电性能，能够通过绝缘杆实现地面快速接线，显著降低登高作业频次和操作风险，同时减少人力投入，保障试验数据稳定。

技术方案

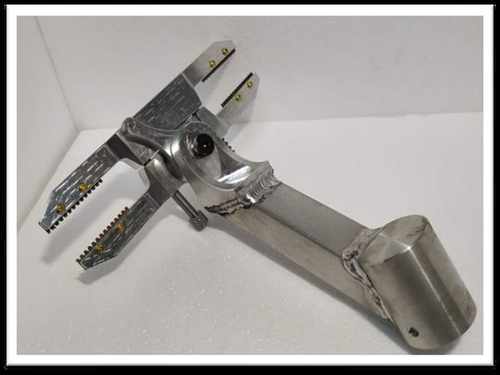

该接线钳结构精巧，主要由上下夹钳、顶片、弹簧、导电铜片等部件组成。通过活动板的旋转和弹簧的压力实现夹钳的开合与夹紧，导电铜片保证电流传输的稳定性。接线钳配备绝缘杆对接头，可利用铆钉或紧定方式固定在绝缘杆顶部，便于高空操作。

操作时，作业人员只需将接线钳打开，调整角度并移动至目标位置，然后拉动闭合连接线，即可完成快速、稳定的接线。整个过程在地面或较低位置即可完成，无需直接攀爬至接线点。

该工具在设计时充分考虑了咬合强度和导电性能，确保在测试时能够稳定、准确地传输大电流，保障测试数据的稳定性。

创新亮点

• 高空接线地面化：借助绝缘杆对接头，操作人员无需登高即可完成接线，大幅降低高处作业风险。
• 快速夹紧结构：通过活动板旋转和弹簧压力实现夹钳开合，拉动闭合线即可夹紧，操作简便快捷。
• 导电性能稳定：采用导电铜片，保证大电流传输稳定，减少接触电阻对测试数据的影响。
• 适配性强：对接头可通过铆钉或紧定方式固定于绝缘杆顶部，兼容常用绝缘杆，便于现场使用。
• 减少人力消耗：单人即可完成接线操作，无需多人配合，明显降低人力投入。

落地应用效果

该接线钳在检修部500KV断路器试验中投入使用后，接线操作时间明显缩短，登高作业频次大幅减少，操作风险得到有效控制。现场反馈显示，接线稳定性提升，测试数据一致性改善，人力配置更加精简。

产出物：500KV断路器试验专用高空接线钳一套，含上下夹钳、顶片、弹簧、导电铜片及绝缘杆对接头。

适用场景：适用于500KV断路器试验中的高空辅助接线作业，也可推广至类似高压设备的高空接线场合。

常见问题

Q：该接线钳如何保证大电流传输的可靠性？

A：接线钳采用导电铜片，并结合弹簧压力使夹钳紧密咬合，确保接触稳定，从而保障大电流传输和测试数据准确。

Q：操作时是否需要登高？

A：不需要。接线钳固定在绝缘杆顶部，操作人员在地面或较低位置即可完成接线，大幅降低高处作业风险。

Q：该工具是否适配现有绝缘杆？

A：接线钳配备绝缘杆对接头，可通过铆钉或紧定方式固定，兼容常用绝缘杆，现场适配性良好。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
