全息教学系统：构建三维全息影像的革新教育体验 CNR219-097

项目背景

本文针对电力生产中的实际痛点，研发了全息教学系统：建立三维全息影像的革新教育，有效提高了作业效率与安全水平。电缆安装与检修是电力行业的基础技能，涉及结构识别、排线顺序、装配规范等多个环节。传统培训多依赖图纸、实物样机和口头讲解，学员难以在短时间内建立完整的空间认知，尤其是内部线缆的层次关系，往往需要长期现场积累才能掌握。

现有实训方式存在明显局限：实物电缆拆解成本高、损耗大，且无法反复操作；图纸教学则缺乏立体感，学员对型号差异和装配细节的理解容易产生偏差。检修部门亟需一种既能直观展示电缆内部构造，又能支持反复练习的教学工具。

全息教学系统项目由此立项，旨在利用虚拟仿真与全息显示技术，建立一套面向电缆教学的模拟实训平台，让学员在不消耗实物材料的前提下，获得接近真实的拆装体验，提高培训效率与标准化程度。

存在问题

• 实物损耗大：传统拆解训练需使用真实电缆，多次操作后线缆损坏明显，材料成本高，且部分型号难以获取。
• 空间理解难：图纸和二维课件无法清晰展示内部线缆的排布顺序与材质差异，学员对立体结构认知不足。
• 互动性弱：传统教学以教师演示为主，学员动手机会少，难以形成肌肉记忆和操作直觉。
• 协作训练缺失：单人操作模式不利于培养团队配合能力，而实际检修工作往往需要多人协同。
• 场地与时间受限：实训需专门场地和整块时间，无法灵活安排，影响培训频次。

创新目标

项目旨在开发一套基于VRPlatform引擎的全息教学系统，以1:1比例立体展示电缆外观与内部结构，支持学员通过全息台进行点击、拆解、装配等交互操作，并实现多人同时参与实训，从而降低实物依赖，提高学习兴趣与技能掌握速度。

技术方案

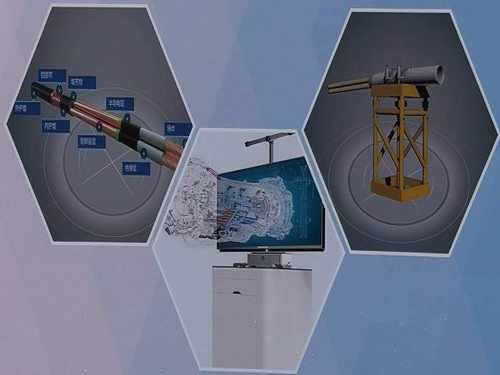

系统采用虚拟仿真技术结合专用全息台，构建三维全息影像教学环境。核心引擎为VRPlatform，可准确渲染电缆模型，包括产品型号、装配要求、铺设要点等关键信息。学员通过全息台界面，可自由选择待安装或拆解的电缆型号，系统即呈现1:1比例的立体全息影像，清晰展示外观轮廓及内部线缆的排布顺序、材质、粗细等细节。

操作流程设计为：学员登录系统后，从电缆库中选取目标型号，系统加载三维模型；学员通过手势或触控点击电缆部件，系统响应拆解动作，逐步剥离外层护套、屏蔽层、绝缘层，露出内部线芯；装配模式则按逆序操作，系统实时提示装配顺序与力度要求。多人协作模式下，多名学员可同时观察同一模型，分别执行不同步骤，系统同步显示各自操作结果，便于相互观察与讨论。

创新亮点

• 立体全息展示：以1:1比例呈现电缆内外结构，细节清晰，学员可多角度观察，弥补图纸教学的平面化不足。
• 沉浸式互动：学员可直接点击、旋转、拆解虚拟电缆，操作反馈即时，增强动手体验与记忆效果。
• 多人协作支持：允许多名学员同时参与同一实训任务，促进交流与团队配合，贴近真实工作场景。
• 零耗材实训：虚拟拆解不消耗实物电缆，降低培训成本，且可无限次重复练习，提升熟练度。
• 知识集成化：系统内置电缆型号、装配规范等知识库，学员在操作中随时查阅，实现学练一体。

落地应用效果

该系统已在检修部门培训中投入试用，学员普遍反映对电缆内部结构的理解速度明显加快，拆装操作的准确率较传统训练方式有显著提升。培训组织方表示，系统减少了实物电缆的采购与报废量，降低了单次培训的综合成本，同时学员可灵活安排练习时间，培训频次得以增加。

产出物：全息教学系统一套，包含全息台硬件、VRPlatform引擎定制软件、电缆三维模型库（涵盖多种常用型号）及配套教学课件。

适用场景：电力行业电缆安装与检修培训、职业院校相关专门实训、新员工岗前技能训练、在岗人员技能提升与考核。

常见问题

Q：系统对硬件设备有什么要求？

A：系统需配备专用全息台，硬件参数由项目方统一配置，软件基于VRPlatform引擎开发，对图形处理能力有一定要求，但整体部署方案已标准化，可快速安装。

Q：多人协作时如何区分不同学员的操作？

A：系统为每位学员分配独立操作标识，在共享全息画面中，各学员的操作步骤以不同颜色或标记显示，便于区分和讨论。

Q：电缆模型是否支持自定义更新？

A：支持。系统预留模型导入接口，可根据实际需要添加新型号电缆的三维模型，更新知识库内容。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
