新型可视化电缆沟盖板研发 CNR219-117

项目背景

本文针对电力生产中的实际痛点，研发了可视化电缆沟盖板研发，有效提高了作业效率与安全水平。变电站电缆沟是敷设二次控制电缆、通信线缆及部分动力电缆的重要通道，其运行状态直接影响设备保护、测控及通讯功能的稳定性。沟内小动物封堵是否完好、是否存在积水，是日常巡视中必须确认的关键项目。

传统电缆沟盖板采用钢筋混凝土整体浇筑，重量大、密封严。检查人员无法直接观察沟内情况，必须依靠多人配合撬开盖板，逐段掀开检查。这一过程不仅耗时费力，频繁启闭还会造成盖板边缘破损、密封性能下降，进而引发小动物侵入或雨水渗入等次生问题。

针对这一运维痛点，检修部门提出研发一种兼具承重能力与透视功能的新型可视化电缆沟盖板，在适应承载要求的前提下，实现不揭盖即可完成日常检查，提高运维效率与设施稳定性。

存在问题

• 检查操作繁琐：传统盖板需多人使用撬棍等工具配合开启，单人无法完成，遇紧急巡视时响应速度受限。
• 检查效率低下：每次检查需逐段掀开盖板，查看封堵及积水情况后再复原，一条沟道往往需要数小时，占用大量运维工时。
• 密封性能易受损：频繁撬动导致盖板边缘混凝土剥落、密封条老化，盖板与沟体间出现缝隙，增加小动物进入及雨水渗漏风险。
• 电缆防护不足：长期暴露于阳光直射环境，电缆外护套易发生老化开裂，缩短使用寿命，增加非计划更换概率。
• 人力成本较高：每次检查至少需两人配合，且需携带专用工具，在人员紧张时难以保证巡检频次。

创新目标

设计一种新型可视化电缆沟盖板，以高强度钢化玻璃替代传统混凝土结构，在适应承载要求的同时提供清晰透视视野，使运维人员无需开启盖板即可直接观察沟内小动物封堵状态及积水情况，并增设遮阳防护功能，系统降低检查难度与维护成本。

技术方案

新型盖板采用两层高强度钢化玻璃复合结构，经特殊工艺压制而成。钢化玻璃具有较高的抗压与抗冲击强度，实测可承受多名成年人员同时站立，满足变电站巡视通道的承载要求。两层玻璃之间形成密闭空腔，既增强整体刚性，又避免单层破损时碎片坠落伤及电缆。

盖板安装于电缆沟的关键观察点，如转角处、穿墙孔洞附近及低洼易积水段。日常巡视时，人员只需俯身即可透过玻璃直接查看沟内封堵是否完好、有无积水或异物。盖板底层加装可拉伸的防晒布，平时处于关闭状态，阻挡阳光直射电缆；需要精细观察时，拉开防晒布即可获得清晰视野。操作全程无需工具，单人即可完成。

创新亮点

• 透视化检查：采用高强度钢化玻璃，透光性良好，可直接观察沟内封堵及积水情况，消除检查盲区。
• 免开启设计：观察点盖板无需撬动，减少盖板损坏概率，同时避免开启时异物落入沟内。
• 遮阳防护：内置防晒布可有效阻隔紫外线，延缓电缆外护套老化，延长电缆使用寿命。
• 单人可操作：检查及防晒布开合均无需辅助工具，降低人力需求，提升巡视效率。
• 结构轻便：相比混凝土盖板，钢化玻璃盖板重量明显减轻，便于安装与更换，降低施工难度。

落地应用效果

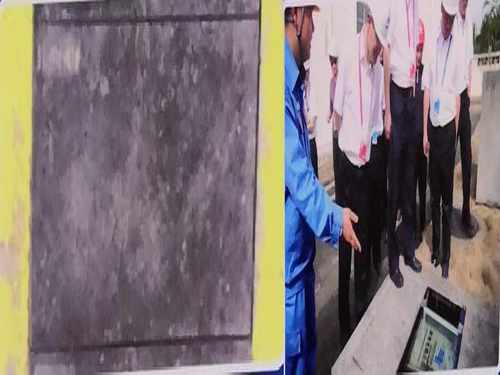

新型可视化电缆沟盖板已在多个变电站的典型观察点完成试点安装。现场应用表明，日常巡视中检查单处电缆沟的时间由原先的开启、检查、复原全流程缩短至仅需目视确认，效率提升显著。同时，由于减少了盖板开启频次，沟内密封状态保持良好，未再出现因撬动导致的封堵破损情况。

产出物：新型可视化电缆沟盖板成品及配套安装工艺说明。

适用场景：适用于各类变电站户外电缆沟、电缆隧道观察井及需要频繁检查封堵和积水的电缆通道区段。

常见问题

Q：钢化玻璃盖板在重载车辆碾压下是否安全？

A：该盖板设计承重满足变电站内部巡视及小型工具车通行需求，采用两层钢化玻璃复合结构，强度经过验证。若用于重型车辆通道，需另行核算承载等级。

Q：防晒布是否影响观察效果？

A：防晒布平时关闭以保护电缆，需要观察时只需拉开即可，操作简单，不会对检查造成障碍。

Q：玻璃表面脏污后如何清洁？

A：盖板表面光滑，日常可用清水或中性清洁剂擦拭，与普通玻璃清洁方式一致，无需特殊维护。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
