新型液压耐张线夹的技术原理 CNR222-011

项目背景

本文针对电力生产中的实际痛点，研发了液压耐张线夹的技术原理，有效提升了作业效率与安全水平。输电线路耐张线夹承担着导线连接与张力传递的关键功能，其稳定性直接关系到线路运行安全。传统NY型耐张线夹在实际运行中暴露出易发热、易烧断的隐患，尤其在负荷高峰期，此类故障可能导致线路非计划停运，影响供电稳定性。

传统线夹的发热烧断并非单一因素所致。接触面宽度与密实度不足，导致接触电阻偏大；铁质螺栓在电磁场中感应发热并易锈蚀，进一步劣化接触状态；施工人员对螺栓紧固力矩的控制依赖经验，力矩偏差会加剧接触不良。多重因素叠加，使线夹成为线路薄弱环节。

针对上述问题，项目组从连接机理与结构设计入手，研发新型液压耐张线夹，旨在从源头消除发热隐患，提高线夹的电气与机械综合性能，降低运维压力。

存在问题

• 接触面积不足：传统线夹两块板间接触面宽度有限，电流通过时有效导通截面小，接触电阻偏大，运行中易产生高温。
• 密实度不够：板间贴合不紧密，存在微观间隙，长期运行中受振动与热循环影响，接触状态进一步劣化，形成恶性循环。
• 铁螺栓发热锈蚀：铁质螺栓在交变磁场中产生涡流损耗而发热，且表面易锈蚀，锈蚀物增加接触电阻，加速线夹老化。
• 紧固力度控制困难：施工时依赖人工经验拧紧螺栓，力度过大可能损伤部件，过小则接触压力不足，质量波动大。

创新目标

新型液压耐张线夹的设计目标是消除传统线夹的发热烧断风险，通过结构新型与材料升级，实现接触面积最大化、接触压力均匀化、发热源最小化，同时简化安装工艺，降低对施工人员经验的依赖，提高线路运行的安全裕度与维护便捷性。

技术方案

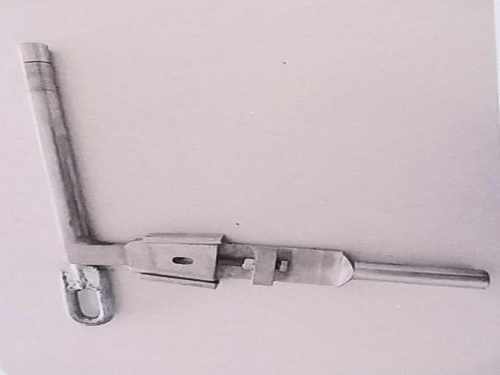

新型线夹采用楔形连接结构替代传统螺栓压接。楔形块在液压工具促进下沿滑槽移动，使两块夹板逐渐靠拢并压紧导线，接触面积较传统方式显著扩大，且压力分布均匀，接触密实度大幅提高。滑槽面经过精密加工与表面处理，摩擦系数低，保证楔形块运动顺畅，避免卡滞。

推力部件改用不锈钢螺栓，该材料不导磁、不导电，从根源上消除感应发热与电化学腐蚀。安装时，施工人员使用液压装置驱动楔形块到位，无需反复拧紧多颗螺栓，操作流程简化，质量一致性明显提高。维护时，仅需检查楔形块位置与表面状态，工作量较传统方式大幅减少。

创新亮点

• 楔形自锁连接：利用楔形块自锁特性，在导线张力作用下越压越紧，接触压力随负荷自动增强，避免松动。
• 接触面积最大化：两块板间有效接触面积较传统结构显著增大，电流分布均匀，发热量大幅降低。
• 不锈钢推力部件：采用不导电、不锈蚀的不锈钢螺栓，消除感应发热与锈蚀隐患，延长使用寿命。
• 滑槽表面处理：特殊工艺保证滑槽光滑度，降低摩擦阻力，使安装过程省力且准确。
• 安装维护便捷：液压工具标准化操作，减少人为因素干扰，施工效率与质量双提高。

落地应用效果

新型液压耐张线夹在多个输电线路工程中试点应用，运行期间未出现发热异常，红外测温结果均处于正常范围。线路停电检修频次明显下降，运维人员反映线夹安装过程顺畅，紧固质量易控制，整体可靠性较传统线夹有显著提升。

产出物：新型液压耐张线夹产品及其配套液压安装工具，已形成标准化作业指导书。

适用场景：适用于架空输电线路的耐张塔导线接续与锚固，尤其适用于高负荷、强风区等运行条件严苛的线路区段。

常见问题

Q：新型线夹的楔形结构在长期运行中会不会松动？

A：不会。楔形块在导线张力作用下产生自锁效应，张力越大，楔形块与夹板间压力越大，接触越紧密，不存在松动风险。

Q：不锈钢螺栓的强度是否适应要求？

A：适应。所选不锈钢材料经过力学性能验证，其抗拉与抗剪强度均高于线夹承受的额定载荷，且不锈蚀特性保证了长期性能稳定。

Q：安装时是否需要特殊培训？

A：需要简要培训，但操作难度远低于传统方式。液压工具自动控制压紧行程，施工人员只需按规程操作，质量一致性高。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
