电缆坑专用：高效电缆固定装置 CNR219-100

项目背景

本文针对电力生产中的实际痛点，研发了电缆坑专用：高效电缆固定装置，有效提升了作业效率与安全水平。传统做法依赖木棍和绳索进行临时捆绑，不仅操作繁琐，而且固定效果受坑内空间和电缆自重影响较大，电缆易发生摆动，直接影响中间头制作的精度和效率。

电缆摆动带来的问题在10kV电缆坑内尤为突出。施工人员需要反复调整电缆位置，同时还要兼顾制作工艺，稍有不慎便可能导致附件安装偏差，甚至引发人身伤害。现有固定方式缺乏标准化工具，施工质量难以稳定控制。

针对这一现场痛点，项目团队研发了电缆坑专用实用电缆固定装置，旨在通过一种结构简单、适应性强的专用工具，替代传统临时固定方式，提高电缆中间头制作的精度与速度，降低施工安全风险。

存在问题

• 固定不牢靠：传统木棍和绳索固定方式受电缆自重和坑内环境影响，电缆易发生位移和摆动，影响中间头制作精度。
• 安全隐患突出：施工人员需频繁手动调整电缆，增加了碰伤、砸伤等人身伤害风险，安全防护缺乏有效支撑。
• 操作效率低：每次制作前需花费大量时间进行捆绑和校正，且不同坑宽需临时调整，整体施工效率不高。
• 通用性差：传统方式难以适应不同尺寸的电缆坑，遇到宽度变化时需重新设计固定方案，增加了现场工作量。
• 工艺质量不稳定：外部因素干扰多，电缆固定状态不一致，导致电缆中间头制作质量参差不齐。

创新目标

本项目的核心目标是设计一种专用于10kV电缆坑的电缆固定装置，要求结构简单、操作便捷、安全稳定，并能适应宽度在60cm至120cm之间的常见电缆坑，从而显著提高电缆中间头制作的精度和速度，减少施工过程中外部因素的干扰，同时降低人身伤害风险。

技术方案

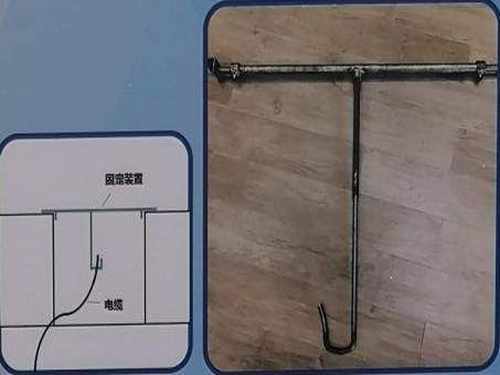

该固定装置采用生铁材料整体铸造，主体由支撑架和夹持机构组成。支撑架横跨电缆坑两侧，通过可调节的伸缩结构适应不同坑宽；夹持机构位于支撑架中部，用于稳固夹持电缆，防止其摆动。装置设计充分考虑了现场操作的便利性，无需专用工具即可快速安装和调整。

使用时，施工人员先将装置横置于电缆坑口，根据实际坑宽调节支撑架长度，使其牢固卡在坑壁边缘。随后将电缆置于夹持机构中，通过旋转手柄使夹持件紧密贴合电缆外皮，完成固定。整个操作过程仅需数分钟，且固定后电缆保持稳定，施工人员可专注于中间头制作，无需分心关注电缆状态。

创新亮点

• 结构简单：采用生铁材料整体铸造，无复杂电子部件，故障率低，维护方便，使用寿命长。
• 操作灵活：装置设计轻巧，安装和拆卸快捷，单人即可完成操作，大幅缩短施工准备时间。
• 安全可靠：相比传统木棍绳索，该装置能有效避免电缆滑脱和人员伤害，提高施工安全性。
• 通用性强：可调节设计适用于宽度60cm至120cm的电缆坑，涵盖绝大多数现场工况，减少工具种类。
• 成本低廉：生铁材料成本低，制造工艺成熟，单套装置造价不高，便于推广应用。

落地应用效果

该装置已在多个配网电缆施工项目中试点应用，涵盖不同尺寸的电缆坑。实际使用表明，电缆固定时间较传统方式缩短约一半，中间头制作一次合格率明显提升。施工人员反馈操作简便，无需额外培训即可上手，安全风险显著降低。

产出物：电缆坑专用实用电缆固定装置样机及配套使用说明。

适用场景：10kV电缆坑内电缆中间头制作、电缆检修及日常维护等需要临时固定电缆的作业场景。

常见问题

Q：该装置是否适用于所有电缆坑尺寸？

A：装置设计可调节范围覆盖宽度60cm至120cm的电缆坑，超出该范围的坑型需定制扩展件。

Q：生铁材质是否容易锈蚀？

A：装置表面做了防锈处理，正常使用和存放条件下可长期保持性能，建议定期检查并涂抹防锈油。

Q：操作是否需要专门培训？

A：不需要。装置操作简单，普通施工人员阅读说明后即可使用，现场培训时间不超过半小时。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
