多功能调速调压隔离开关智能润滑油加注器 CNR220-013

这个项目要解决什么背景问题？

变电站春季检修中，隔离开关触头润滑仍以人工登高涂抹为主，运维人员需携带油壶、毛刷逐相作业，单组平均耗时40分钟。GW4、GW5型老旧设备触头弹簧锈蚀时还需额外除锈，耗时更长。人工涂抹厚度凭手感，厚薄不均直接影响接触电阻与温升；纸质记录零散存放，无法形成趋势曲线，待红外测温发现过热时设备已受损。调研显示一线面临三大矛盾：检修窗口期短、人工润滑占用工期；老师傅经验难以复制；强电磁环境导致普通电动工具频繁误动作。团队据此研发集调速、调压、定量注油与状态记录于一体的专用加注器。

现场存在哪些具体问题？

• 人工涂抹厚度不均，GW4触指弹簧处常漏涂或堆积，引发接触电阻波动、局部温升超标。
• 单组润滑平均耗时40分钟，锈蚀设备延长至70分钟，春秋检窗口内难以完成任务。
• 纸质台账无法追溯注油量、油品批次及作业人员，劣化趋势难以量化。
• 断路器分合闸产生的高频瞬态干扰，曾致多款电子注油设备程序跑飞或花屏。
• 户外箱内温度-25℃至60℃以上，普通锂电工具低温无法启动、续航衰减明显。

本项目的创新目标是什么？

设定三项硬性指标：单组作业时间压缩至8分钟以内（原耗时的五分之一）；注油量误差≤±2%，确保油膜均匀；作业数据自动生成带时间戳的电子记录，现场免填纸质单据。装置须在-25℃至65℃稳定运行，外壳适应户外防尘防水要求，并与带电部分保持足够绝缘距离。系统层面，将加注器升级为“定量注油—数据采集—异常提示—记录归档”闭环：每次注油自动记录时间、油量、油品批号及设备编号并无线上传；若某相压力异常偏高，当场提示锈蚀或异物卡滞可能。

技术方案如何实现？

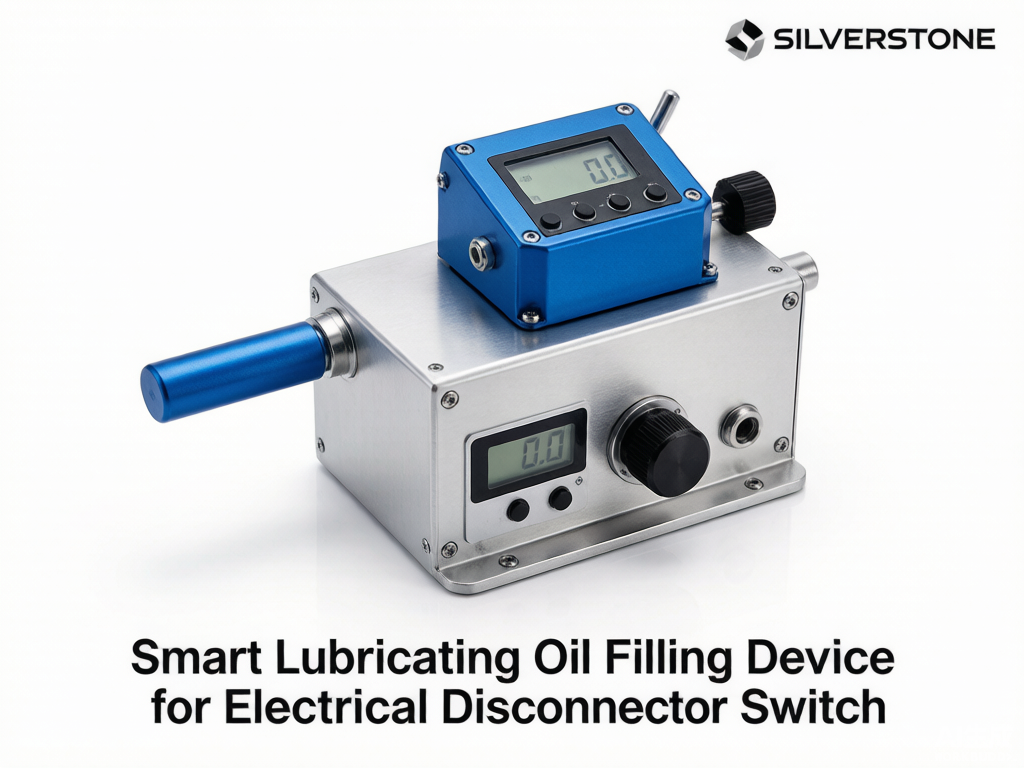

采用模块化设计，由注油执行、控制记录、供电三模块构成。注油执行模块采用微型柱塞泵配步进电机，注油量0.5mL至50mL无级调节，压力0.2MPa至1.2MPa连续可调；配套三种规格转接头，涵盖不同注油嘴接口，10秒内免工具更换。控制记录模块以工业级主控芯片为核心，实时采集压力、油温及电机电流；超阈值时自动判断堵塞或卡涩，立即停机并声光报警。每次作业生成结构化记录暂存本地，返回后经USB或无线批量导出。供电采用可拆卸磷酸铁锂电池组，单次充电满足8小时作业，内置低温加热功能确保-25℃正常放电。整机控制电路全金属屏蔽，对外接口光电耦合隔离，通过12kV工频电场72小时老化测试；注油枪头采用绝缘增强尼龙材质，安全距离下无需加装绝缘护套。

创新亮点有哪些？

• 定量注油精度高：柱塞泵配步进电机闭环控制，误差＜±2%，消除人工涂抹不均顽疾。
• 压力自适应调速：根据注油阻力自动调节泵速，遇锈蚀部位自动降速增压，既保证油脂充分注入又避免损伤弹簧。
• 作业记录自动生成：含时间戳、油量、油品批号、设备编号，数据可追溯可统计。
• 低温可靠启动：电池内置加热膜，-25℃预热3分钟即可作业，解决北方冬季痛点。
• 异常即时提示：压力异常偏高自动停机报警，辅助发现锈蚀、异物卡滞等潜在缺陷。

落地应用效果如何？

已在华北、华东6个地市公司试点，涵盖110kV至500kV三个电压等级，累计完成超600组润滑作业。某220kV变电站春检中，全站42组隔离开关原计划3天，实际1.5天完成且记录完整可查。试运行期间累计提示压力异常17次，其中9次经解体确认为触指弹簧锈蚀或导电臂异物，缺陷发现较红外测温平均提前约2个月。某500kV站B相触头压力异常提示后，检修发现弹簧明显锈蚀，及时更换避免过热故障。一线反馈该装置将老师傅手感经验转化为可视化压力曲线与注油量数据，新员工经半天培训即可独立完成高质量作业。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该加注器适用于哪些型号的隔离开关？
答：目前配套三种规格注油嘴转接头，覆盖GW4、GW5、GW7等主流户外隔离开关的触头、导电臂和转轴润滑点。特殊接口可定制转接头，现场更换无需工具。

问：注油压力异常提示是否会出现误报？
答：装置内置压力波动滤波算法，可区分正常微小波动与真实堵塞。试运行期间累计17次提示均与实际缺陷吻合，未出现误报。

问：作业记录如何导出和保存？
答：本地可存最近500条记录，返回后USB连接电脑导出为Excel，含设备编号、注油量、作业时间、油品批号等字段，可直接导入班组生产管理系统。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
