主变瓦斯继电器取气操作模拟实训装置 CNR220-016

项目背景

本文针对电力生产中的实际痛点，研发了主变瓦斯继电器取气操作模拟实训装置，有效提升了作业效率与安全水平。变压器瓦斯继电器取气是判断设备内部故障性质的关键环节，取气操作的规范性直接影响气体分析结论的准确性。长期以来，该项技能的培训主要依赖现场设备或简易教具，培训内容与实际操作之间存在明显差异。

传统培训中，学员难以观察到气体在绝缘油中的运动过程，也无法反复演练不同故障条件下的取气操作。培训效果受限于设备可用性和现场条件，操作人员对取气细节的掌握往往不够扎实。

针对这一问题，项目组研制了主变瓦斯继电器取气操作模拟实训装置，旨在提供贴近实际、可反复操作的实训手段，提高培训质量。

存在问题

• 培训与实际脱节。传统培训多停留在理论讲解或静态演示层面，学员缺少动手操作机会，难以形成完整的操作记忆。
• 取气过程不可见。实际设备中气体在绝缘油内的运动状态无法直接观察，学员对取气时机和操作要领理解不深。
• 故障气体种类有限。现场培训难以模拟多种故障与非故障气体的特征，学员接触的气体样本单一。
• 操作风险较高。在运行设备上开展取气训练存在安全风险，且受停电检修计划制约，培训窗口有限。
• 取样分析环节缺失。传统培训往往只涵盖取气动作，未完整模拟取样分析全过程，学员对后续环节认识不足。

创新目标

研制一套以车载形式呈现的模拟实训装置，真实再现主变压器瓦斯继电器取气全过程，使培训贴近实际工作环境，让学员能够反复演练取气操作、观察气体运动状态、接触多种故障气体特征，从而系统掌握取气技能。

技术方案

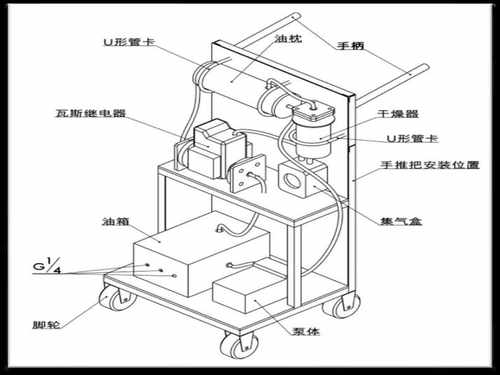

装置由移动小车和模拟主变压器关键部件组成，包括瓦斯继电器、集气盒和油枕等。各部件按照实际主变中部件的相互关系布置，并依据气体在绝缘油中的自然运动原理设计，能够真实再现取气过程。瓦斯继电器取气口至集气盒之间采用透明管道连接，整个取气过程的运动状态一目了然。

装置可注入各种故障与非故障气体，模拟瓦斯继电器动作时的不同气体特征。底部油箱设有取样口，完整模拟取样分析过程。油箱容量增加、呼吸器容积缩小，使装置更具实际操作性，便于学员掌握取气操作的细节和要点。

操作流程上，学员先在模拟主变上完成取气准备，再通过透明管道观察气体进入集气盒的过程，随后从底部油箱取样口完成取样分析。整个过程可反复进行，不受现场停电检修计划制约。

创新亮点

• 贴近实际：按实际主变部件关系布置，模拟气体在绝缘油中的自然运动，培训环境与现场高度一致。
• 过程可视：透明管道连接取气口与集气盒，取气全过程运动状态清晰可见，便于教学讲解。
• 气体多样：可注入多种故障与非故障气体，模拟瓦斯继电器动作的不同气体特征，丰富培训内容。
• 流程完整：底部油箱设取样口，完整模拟取样分析过程，覆盖取气到分析的全链条。
• 车载可移：以移动小车形式呈现，便于在不同培训场地间转运使用，提高装置利用率。

落地应用效果

装置投入使用后，培训内容与实际操作的差异明显缩小，学员能够在接近真实的条件下反复练习取气操作。透明管道和多种气体注入功能使教学过程更加直观，学员对取气时机和操作要领的掌握程度显著提升。取样分析环节的完整模拟，帮助学员建立起从取气到分析的完整认识。

油箱容量增加和呼吸器容积缩小后，装置的实际操作性明显增强，学员能够更好地掌握取气操作的细节和要点。培训效果得到提升，为培养技能熟练的操作人员提供了有力支持。

产出物：主变瓦斯继电器取气操作模拟实训装置一套，含移动小车、瓦斯继电器、集气盒、油枕、透明管道及底部取样油箱。

适用场景：电力行业变压器瓦斯继电器取气技能培训、变电检修人员实操训练、相关专业技能考核与竞赛。

常见问题

Q：装置能否模拟多种故障气体特征？

A：可以。装置能够注入各种故障与非故障气体，模拟瓦斯继电器动作时的不同气体特征，适应多样化培训需求。

Q：取气过程是否便于观察？

A：瓦斯继电器取气口至集气盒采用透明管道连接，整个取气过程的运动状态一目了然，便于教学和学员观察。

Q：装置是否便于在不同场地使用？

A：装置以车载形式呈现，包括移动小车和模拟主变压器关键部件，便于在不同培训场地间转运使用。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
