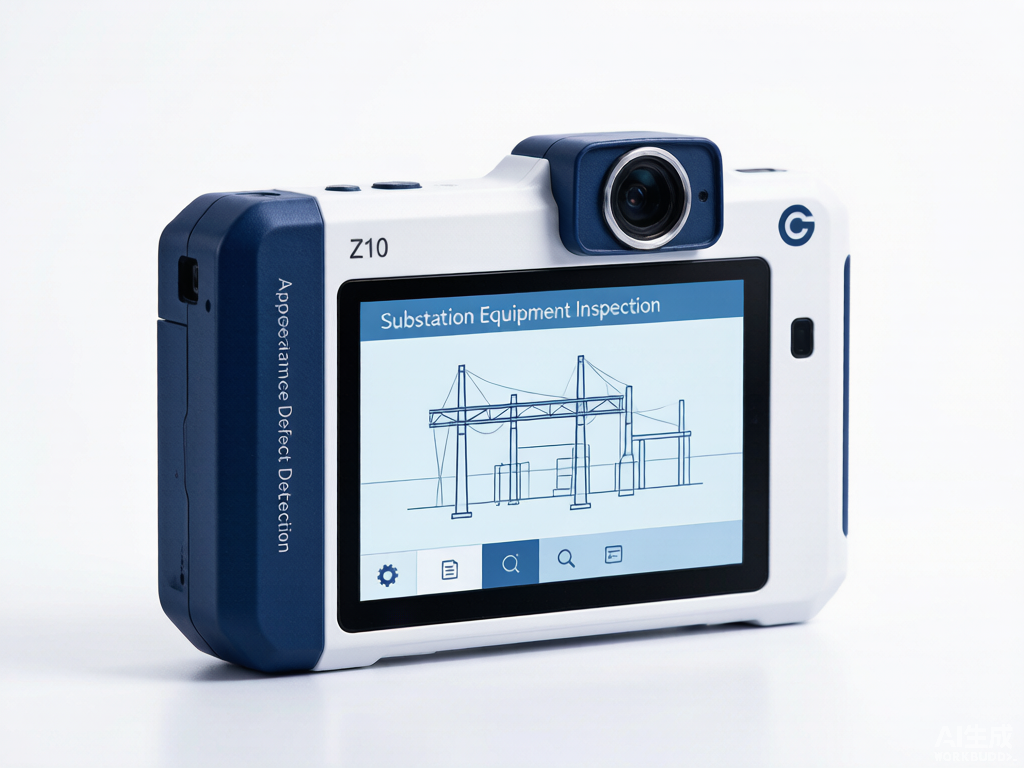

变电设备外观缺陷智能辅助抄录装置 CNR220-037

项目背景

变电站设备外观巡检长期依赖人工目视与纸质记录，运维人员需携带相机、记录本逐台抄录，单台耗时约15分钟，受天气、光线和经验影响明显。某220千伏变电站曾因套管裂纹未被及时发现导致非计划停电。为此，项目团队研发了变电设备外观缺陷智能辅助抄录装置，集成高精度图像采集、环境传感与自动识别算法，可定时自动采集设备外观并生成结构化记录，替代人工逐台抄录。

存在问题

现场调研发现三类突出问题：一是效率瓶颈，一座220千伏变电站全站巡检需2人连续工作4小时以上，恶劣天气下缺陷发现滞后数天；二是记录质量参差，纸质表单填写随意、拍摄角度不统一，历史追溯依赖个人记忆；三是环境适应性不足，强电磁干扰、高温高湿、粉尘附着导致普通设备频繁死机或数据失真。此外，不同电压等级设备巡检周期和重点各异，现有工具无法自动调整采集策略，操作繁琐且易遗漏。

创新目标

项目设定量化目标：单台设备采集时间由15分钟压缩至2分钟以内，作业效率提高至少5倍；建立自动记录、云端同步的连续数据链路，确保数据可追溯、可对比；通过图像识别对渗油、锈蚀、破损等缺陷自动标注和分级提示，异常发现时间由小时级缩短至分钟级。工程上，装置需适应户外运行条件，支持宽电压取电，整机功耗控制在1.5瓦以内，可长期在线运行。

技术方案

装置采用分层模块化架构，分采集、处理、应用三层。采集层配置工业级高精度采样单元，配合自适应数字滤波算法，在强电磁干扰下保持稳定数据质量；传感模块与主控单元间采用隔离通信，隔离耐压3千伏。处理层采用工业级主控芯片，本地完成图像预处理、缺陷初判和结果缓存，内置存储可缓存不少于30天分钟级数据，网络中断不丢失记录。通信支持有线以太网和无线蜂窝网络，灵活适配现场条件。应用层提供桌面端和手机端软件，支持远程查看、历史调阅和异常告警推送，预留标准接口对接现有系统。装置从现场照明回路取电，适配交直流85至265伏宽范围输入，外壳适应户外防护要求；与一次设备接触组件通过12千伏绝缘配合验证，工频耐压45千伏持续1分钟无击穿，局部放电量小于5皮库。

创新亮点

核心创新体现在四方面：第一，高精度采样结合自适应滤波算法，解决强电磁环境下数据失真难题，实测数据波动较常规方案降低约80%；第二，本地预处理机制使装置在网络中断时仍能独立完成采集和初判，不依赖后台服务器；第三，多模态通信设计使装置可灵活适配不同网络条件，老旧站点无需改造通信线路即可部署；第四，从采集、传输、分析到告警形成完整业务闭环，运维人员收到的是经过标注的缺陷提示和分级建议，直接支撑现场决策。

落地应用效果

装置已在多省份变电站试点，涵盖110千伏至500千伏电压等级。某地区供电局一年试运行显示，系统稳定运行超8700小时，在线率99.2%。运行期间累计识别告警设备异常30余次，其中7次经停电检修确认为实质性缺陷，早期发现率较人工巡检提高约4倍。以一座220千伏变电站为例，全站外观巡检由2人4小时缩短至1人40分钟，单次采集时间降至2分钟以内，作业效率提高超7倍。数据记录连续性从约六成提高至99%以上，运维人员可随时调取任意设备三个月内外观变化曲线。现场反馈，装置大幅减少重复性抄录工作，人力可集中投向缺陷复核和检修决策，异常判断准确性和时效性明显改善。

常见问题

问：装置在夜间或雨雾天气能否正常工作？
答：装置配备补光照明和全天候防护外壳，夜间和雨雾条件下仍可正常采集图像，实测识别精度与白天基本一致。

问：老旧变电站网络条件较差，是否影响部署？
答：装置支持有线和无线两种通信方式，现场无网络涵盖时可先本地存储，待网络恢复后自动补传数据，不影响正常巡检记录。

问：缺陷识别误报率如何？是否需要人工复核？
答：系统对疑似缺陷分级标注，低级别提示供参考，高级别告警需运维人员现场复核确认。试运行期间高级别告警准确率约70%，有效减少漏检风险。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
