配电线路绝缘子导线固定装置：革新传统，提升效率与安全 CNR221-061

项目背景

本文针对电力生产中的实际痛点，研发了配电线路绝缘子导线固定装置：革新传统，提，有效提升了作业效率与安全水平。配电线路新建、迁改及大修工程中，绝缘子与导线的固定长期依赖传统缠绕法。该方法工序繁琐，施工质量受人员经验影响较大，固定效果一致性难以保证。

传统缠绕法在运行中易出现导线松动、老化，导致线路故障跳闸率偏高，供电可靠性受到影响。同时，缠绕法施工耗时较长，检修周期偏短，维修资金投入较大。

针对上述问题，国网昌乐县供电公司研发了配电线路绝缘子导线固定装置，旨在以标准化金具替代手工缠绕，提升施工效率与运行安全水平。

存在问题

• 固定效果不稳定。传统缠绕法依赖人工操作，导线紧固程度受施工人员经验影响，容易出现松动。
• 导线老化与磨损。缠绕部位导线与金具间摩擦较大，长期运行后导线易老化，增加断线风险。
• 施工效率低。缠绕工序耗时较长，单处固定占用工时多，影响整体施工进度。
• 安全隐患突出。固定不牢可能引发线路故障跳闸，降低供电可靠性，增加运维压力。
• 缺乏统一标准。传统方式无标准化安装要求，不同人员操作差异大，检修周期短，维修资金投入多。

创新目标

研发一种结构可靠、拆装简单、操作方便的配电线路绝缘子导线固定装置，替代传统缠绕法，实现标准化安装，降低故障跳闸率，缩短固定时间，延长检修周期，节省维修资金。

技术方案

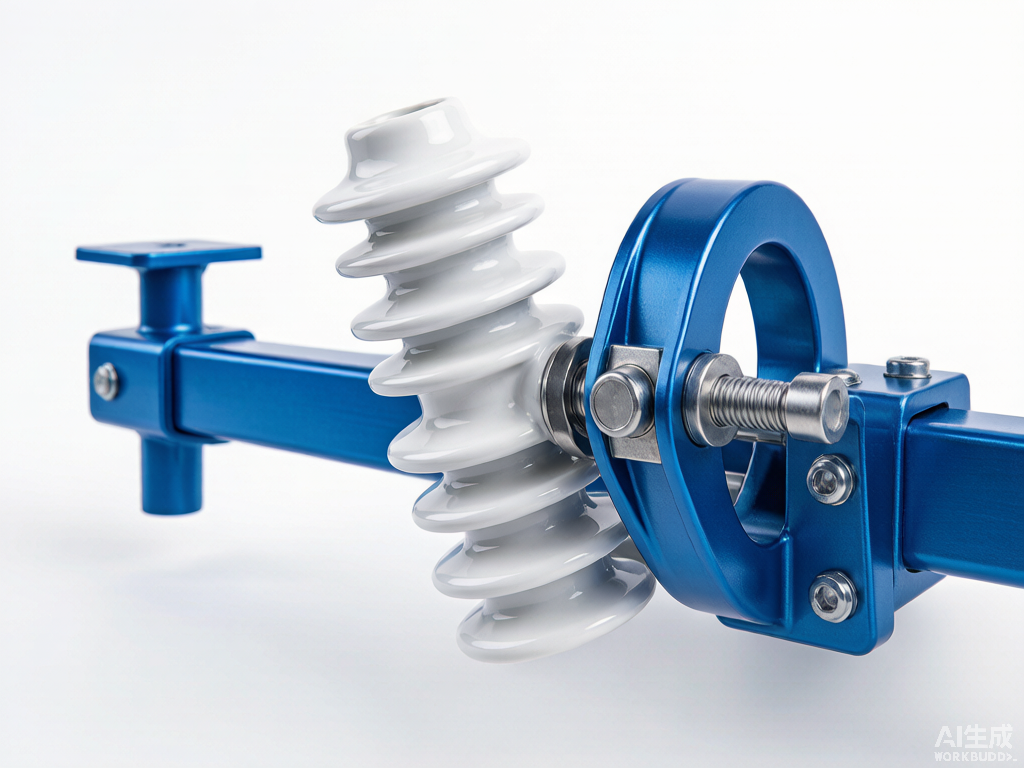

该装置由爪式抱腔导线固定部分、台式C型绝缘子固定部分及防脱螺栓紧固部分组成，采用高强度铝合金材质，经精密压制成型。导线固定卡槽内设防滑槽，增强导线紧固摩擦力，避免导线松动或老化。装置表层经注塑处理，赋予鲜明相序色，减少导线与金具间摩擦，实现标准化安装与长期免维护。

操作时，先将导线置入爪式抱腔导线固定部分的卡槽内，利用防滑槽定位；再将台式C型绝缘子固定部分卡入绝缘子，通过防脱螺栓紧固部分完成锁紧。拆装过程简单，无需特殊工具，单人即可完成。

装置重量轻盈（≤1kg），色彩鲜明（红色、黄色、绿色可选），注塑表面涂覆，握力及破坏载荷均不低于5kN。经实验室严格验证，技术成熟度得到充分保障。

创新亮点

• 结构可靠：爪式抱腔与台式C型固定部分配合防脱螺栓，形成稳固连接，握力及破坏载荷均不低于5kN。
• 防滑设计：导线固定卡槽内设防滑槽，显著增强摩擦力，有效避免导线松动或老化。
• 标准化安装：注塑表层赋予鲜明相序色，统一安装标准，减少人为差异，实现长期免维护。
• 轻便易用：重量≤1kg，拆装简单，操作方便，单人即可完成固定作业。
• 效益显著：降低故障跳闸率，缩短固定时间，延长检修周期，节省维修资金。

落地应用效果

在国网昌乐县供电公司的实际应用中，该装置已成功应用于3条10千伏线路。应用后，施工流程明显简化，安全隐患得以消除，工作效率大幅提高，安装标准实现统一，检修周期延长，维修资金节省。

产出物：配电线路绝缘子导线固定装置，含爪式抱腔导线固定部分、台式C型绝缘子固定部分及防脱螺栓紧固部分。

适用场景：配电线路新建、迁改及大修工程中的绝缘子导线固定作业。

常见问题

Q：该装置能否适应不同规格的导线？

A：装置采用爪式抱腔结构，卡槽内设防滑槽，可适配多种规格导线，具体以现场选型为准。

Q：安装是否需要专用工具？

A：不需要。装置拆装简单，操作方便，单人使用常规工具即可完成固定。

Q：装置长期运行是否需要维护？

A：装置表层经注塑处理，具备免维护特性，长期运行无需额外维护。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
