六氟化硫气体：手动控制采样装置优化方案 CNR220-045

项目背景

本文针对电力生产中的实际痛点，研发了六氟化硫气体：手动控制采样装置优化方案，有效提升了作业效率与安全水平。六氟化硫气体因其优异的绝缘和灭弧性能，在高压电气设备中广泛应用。设备检修时，需对气体进行采样分析以判断设备内部状态。传统采样方式在准确性和安全性上存在明显短板，直接影响设备状态评估的稳定性。

现有采样方法多直接从变压器等设备内采集气体，使用一次性薄膜袋存储。该方式易混入残余空气，导致气体纯度下降，分析结果失真。同时，薄膜袋成本较高，且易磨损漏气，存在安全隐患。随着电力系统对设备运维精细化要求提高，改进采样装置成为检修环节的现实需求。

为此，项目团队设计了一套六氟化硫气体手动控制采样装置，旨在提高采样纯度、降低安全风险，并兼顾经济性与便捷性。

存在问题

• 气体纯度不足：传统采样直接抽取设备内气体，管路和袋内残余空气易混入样品，影响色谱分析等检测结果的准确性。
• 存储容器缺陷：一次性薄膜袋机械强度低，运输和操作中易破损漏气，造成样品失效，甚至引发人员健康风险。
• 经济成本较高：一次性薄膜袋需频繁更换，长期累积成本高，且废弃袋处理不便。
• 操作可控性差：传统装置无法精确控制抽真空、灌气、排空等步骤，依赖操作人员经验，重复性差。
• 缺乏自清洁能力：采样装置内部残留杂质难以清除，多次使用后交叉污染风险上升。

创新目标

设计一种手动控制采样装置，实现采样全流程的精确控制，确保样品高纯度，同时提高操作安全性、降低长期使用成本，并具备自我清洁功能，适用于现场检修的多种场景。

技术方案

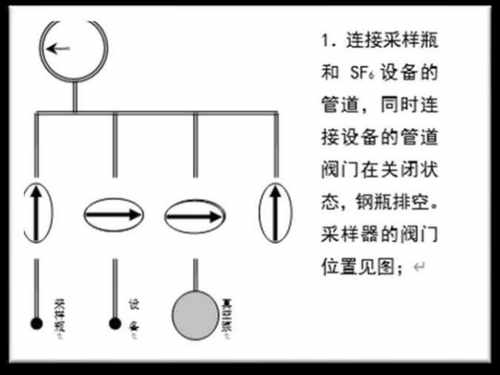

该装置由无油真空泵、四球阀组、铝合金有效气瓶及连接管路构成。四球阀分别连接气源设备端、采样瓶、真空泵和排空口，通过阀门的启闭组合，实现抽真空、灌气、排空及清洁等操作。无油真空泵避免油蒸气污染样品，保证气体纯净度。

操作流程为：先开启真空泵对采样瓶及管路抽真空，关闭真空阀后，再开启气源阀将六氟化硫气体缓慢充入采样瓶，达到目标压力后关闭阀门。采样完成后，装置可对内部管路进行自我抽真空清洁，消除残留气体，以备下次使用。铝合金有效气瓶替代薄膜袋，密封性好，可长期保持气体稳定。

创新亮点

• 高纯度采样：通过先抽真空再灌气，有效排除残余空气，显著提高样品纯度。
• 精确控制：四球阀设计使各操作步骤独立可控，减少人为误差，提高采样重复性。
• 安全稳定：铝合金有效气瓶抗压耐磨损，杜绝漏气风险，保障操作人员安全。
• 经济耐用：气瓶可反复使用，替代一次性薄膜袋，大幅降低长期耗材成本。
• 自清洁功能：装置内置抽真空清洁流程，避免交叉污染，提高多批次采样的可靠性。

落地应用效果

该装置已在多个变电站检修现场试用，操作人员反馈其流程清晰、控制准确，样品分析结果与设备实际状态吻合度高。相比传统方式，采样效率明显提升，耗材更换频率大幅下降，现场安全隐患显著减少。

产出物：六氟化硫气体手动控制采样装置一套，含无油真空泵、四球阀组、铝合金气瓶及专用连接管路，并配套操作规范。

适用场景：适用于变电站、换流站等场所六氟化硫电气设备的检修采样，以及实验室气体分析前的样品采集。

常见问题

Q：该装置是否适用于所有六氟化硫设备？

A：装置接口为标准连接件，可适配绝大多数设备的采样阀，通用性较强。特殊接口可通过转接头连接。

Q：采样瓶如何清洗或更换？

A：铝合金气瓶可反复使用，每次采样前通过装置自带的抽真空功能对气瓶和管路进行清洁，无需拆卸。若气瓶内部污染严重，可打开瓶阀用高纯氮气冲洗后烘干。

Q：手动操作是否容易出错？

A：装置阀门顺序有明确标识，并配有操作卡。经过简单培训即可掌握，且四球阀设计使每一步操作独立，误操作概率较低。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
