高压场一次设备标识牌优化升级制作方案 CNR220-077

项目背景

本文针对电力生产中的实际痛点，研发了高压场一次设备标识牌改进升级制作方案，有效提高了作业效率与安全水平。变电站高压场一次设备标识牌承担着设备识别、运行提示和安全警示等基础功能。随着运行年限增长，传统标识牌在户外长期经受日晒雨淋，普遍出现字迹脱色、底膜起翘、表面污损等问题，导致设备信息辨识困难，给运行人员的日常巡视和操作带来安全隐患。

传统标识牌制作多采用丝网印刷或普通贴膜工艺，工序繁琐且对制作环境要求较高，成品在耐候性和抗老化方面存在明显短板。同时，更换标识牌需要停电配合，作业窗口有限，频繁更换不仅增加维护工作量，也提高了综合维护成本。因此，亟需从材料选型和制作工艺两方面对标识牌进行整体改进升级。

存在问题

• 字迹易褪色：传统油墨在强紫外线和温差作用下快速老化，标识内容在较短时间内变得模糊难辨。
• 夜间可视性差：普通标识牌无反光能力，夜间巡视或应急操作时仅靠照明设备辅助，辨识效率较低。
• 制作精度不足：手工或半自动制作方式难以保证字体和图形的一致性，影响标识牌的整体规范程度。
• 更换频率偏高：因材料耐久性不足，标识牌需频繁更换，增加了维护成本和停电作业次数。
• 环保性有待提高：传统制作多使用额外胶粘剂或覆膜材料，辅材消耗较大，废弃后处理难度较高。

创新目标

本项目旨在通过引入反光膜材料与数控制作工艺，形成一套兼顾可视性、耐用性和环保性的标识牌制作方案，使标识牌在户外复杂环境下长期保持清晰完整，降低更换频次，提高现场安全管理水平。

技术方案

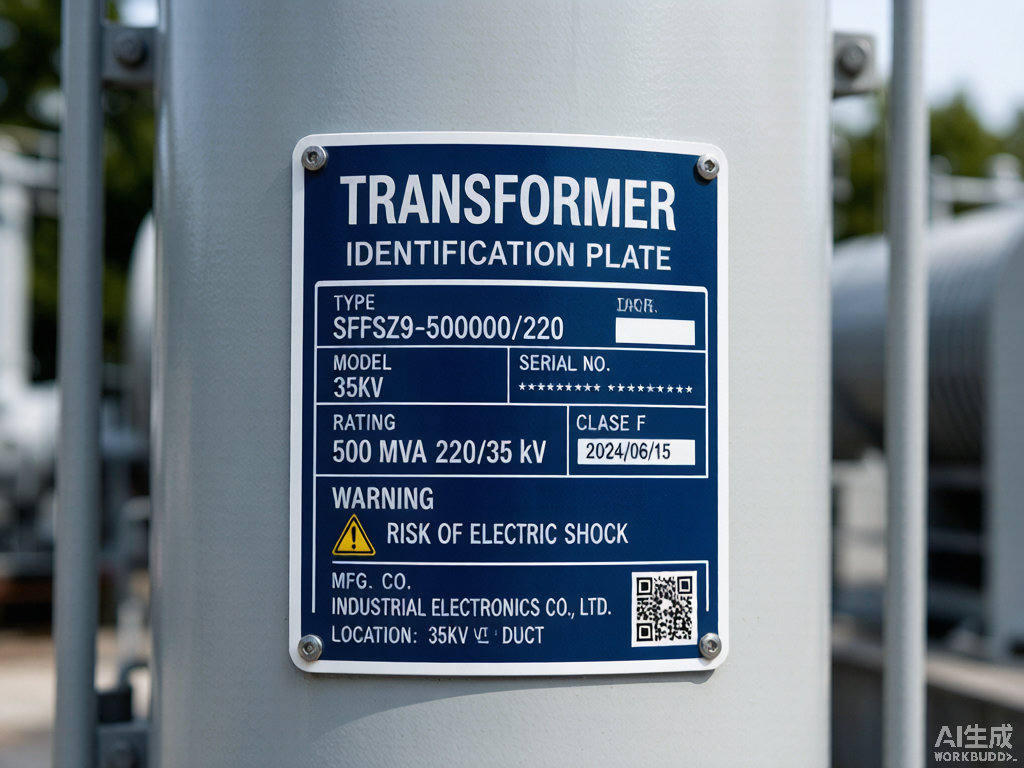

本方案的核心在于材料升级与工艺再造。标识牌基材选用高耐候反光膜，该材料表面具有微棱镜结构，能够将入射光线定向反射回光源方向，从而在夜间或光线不足时显著增强标识内容的可视距离和辨识度。反光膜本身具备良好的抗老化和抗腐蚀性能，能够适应户外长期暴露的使用条件。

制作流程上，采用数控切割与专门打印设备完成图形和文字的制版与输出。首先通过计算机排版软件设计标识内容，再由数控设备精确裁切反光膜外形，最后使用专门打印设备将标识信息直接打印于反光膜表面。打印过程中无需额外胶粘剂，依靠反光膜自带的黏胶层即可完成粘贴固定，简化了传统制作中涂胶、覆膜等中间环节，既提高了制作精度，也减少了辅材消耗。

创新亮点

• 反光可视技术：利用反光膜的光学特性，提升标识牌在夜间及弱光环境下的可视性，有效辅助运行人员快速、准确识别设备，降低误操作风险。
• 数控高精度制作：采用数控切割与专业打印设备，替代传统手工制版方式，确保标识牌内容清晰、边缘整齐、规格统一。
• 免胶环保工艺：利用反光膜自带黏胶层直接粘贴，省去额外胶粘剂和覆膜工序，简化制作流程，减少辅材使用，提升环保性。
• 耐候耐用升级：反光膜材料具有较好的抗紫外线和抗温变性能，显著延长标识牌使用寿命，减少更换频次。
• 综合成本优化：通过降低更换频率和简化制作工序，减少维护人力与物料投入，降低长期运维成本。

落地应用效果

该方案已在多个变电站的户外高压场设备标识牌制作中试点应用。从现场反馈来看，新标识牌在夜间巡视和应急操作中的辨识效果明显优于传统标识牌，运行人员能够更快、更准确地确认设备状态和编号。同时，经过一段时间的户外暴露，标识牌表面无明显褪色或起翘现象，整体完好率保持较高水平，有效减少了因标识不清而引发的重复更换工作。

产出物：一套适用于变电站高压场一次设备的标识牌优化制作方案，包含材料选型建议、制作工艺流程及现场实施指引。

适用场景：适用于各类户外变电站、换流站及升压站的一次设备标识牌制作与更换，也可推广至其他需要长期户外标识的电力设施场景。

常见问题

Q：反光膜标识牌在白天是否会反光刺眼，影响阅读？

A：反光膜的反光特性主要针对定向光线（如车灯、手电筒）产生反射，在自然光下与普通标识牌外观接近，不会造成刺眼或阅读困难。

Q：数控制作是否对现场施工条件有特殊要求？

A：数控制作在车间内完成，现场仅需按标准流程进行清洁、粘贴和压实，无需额外电源或特殊工具，施工条件与常规标识牌安装一致。

Q：该方案的成本是否高于传统方式？

A：虽然反光膜材料单价略高于普通材料，但由于使用寿命显著延长、更换频次降低，综合维护成本反而更低，长期经济性更优。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
