大电流开关柜柜体温度实时在线监测与预警系统 CNR220-081

项目背景

本文针对电力生产中的实际痛点，研发了大电流开关柜柜体温度实时在线监测与预警系，有效提升了作业效率与安全水平。尤其在大电流应用场合，柜内导体连接部位、触头及母排搭接处因接触电阻存在，长期运行中温升明显，若不能及时发现，可能引发绝缘老化甚至设备事故。

传统测温手段多依赖人工定期巡检，只能获取离散时间点的温度信息，难以捕捉负荷波动下的实时温升变化。运维人员往往在设备出现异常后才介入处理，缺乏提前预警能力。因此，亟需一套能够全时限在线监测开关柜柜体温度、并在异常时及时告警的技术方案。

存在问题

• 巡检间隔大，盲区明显。人工巡检受排班和现场条件限制，两次巡检之间设备状态无法掌握，温度异常可能长时间未被发现。
• 测温方式受限，准确性不足。传统接触式测温在高压环境下存在绝缘隐患，非接触方式又易受环境干扰，数据可信度不高。
• 告警滞后，被动响应。现有手段多在温度已明显偏离正常范围后才被察觉，缺少提前预警和趋势判断能力。
• 数据分散，难以统一管理。各监测点信息独立，无法形成集中监控平台，运维人员难以全面掌握设备运行状况。
• 改造影响设备本体。部分测温方案需停电安装或改动柜体结构，增加故障点，影响原开关柜性能。

创新目标

本项目旨在构建一套与高压电源无直接联系、安装调试简便的柜体温度在线监测与预警系统，实现对开关柜运行温度的实时采集、稳定传输和集中监控，在温度超过预设阈值时及时告警，帮助运行人员提前采取措施，有效预防设备事故。

技术方案

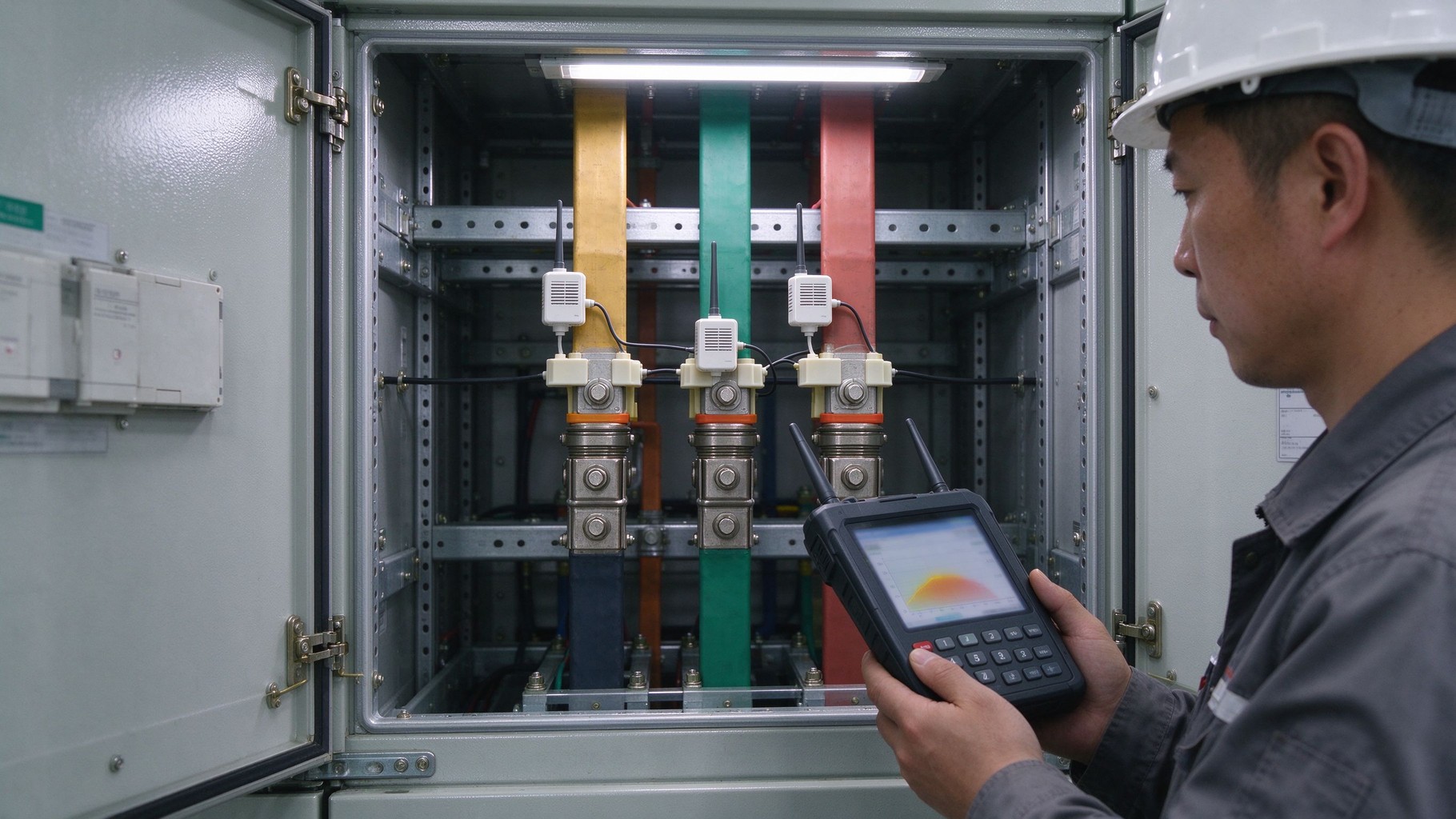

系统由数字式温度传感器、信号传输环节和后台监控平台组成。温度传感器安装于柜体关键发热部位，采用非接触式测量方式，具有较高精度和较长使用寿命，可确保测量数据准确可靠。传感器采集的温度信号经稳定传输方式送至后台机，既可利用现有站端测控系统进行有线传输，也可采用无线传输方式实现远程接收和处理。

操作流程上，系统持续采集各监测点温度数据并上传至后台。后台具备数据处理和报警功能，可设置各种报警值、修改参数，并通过互联网将各监控点联网，形成统一监控平台。当温度超过预设阈值时，系统发出告警信号，提醒运行人员及时处置。

安装调试过程中，系统与高压电源无直接联系，不会影响原开关柜性能，也不新增可能的故障点。非接触式测量方式避免了绝缘问题的出现，整体实施简单快捷。

创新亮点

• 实时在线监测：系统全时限采集柜体温度，弥补人工巡检的时间盲区，使设备运行状态始终处于可控范围。
• 非接触测量：传感器与高压部分无直接联系，避免绝缘隐患，同时不影响原开关柜性能，不新增故障点。
• 传输方式灵活：可根据现场条件选择有线或无线传输，兼顾数据稳定性和远程接收需求。
• 集中监控平台：后台可设置报警值、修改参数，并通过互联网实现各监控点联网，形成统一管理界面。
• 安装调试简便：系统与高压电源无直接联系，实施过程简单快捷，对现有设备运行影响小。

落地应用效果

系统投运后，开关柜柜体温度实现全时限在线监测，运行人员可实时掌握各监测点温度变化。温度超过预设阈值时，系统及时发出告警，运维人员得以提前介入处理，有效降低了设备事故风险。非接触式测量方式避免了绝缘问题，安装调试过程未影响原开关柜性能，也未新增故障点。

后台集中监控平台使各监测点数据统一管理，运维人员无需频繁现场巡检即可掌握设备运行状况，工作效率明显提升。系统运行稳定，测量数据准确可靠，为开关柜安全运行提供了有力保障。

产出物：数字式温度传感器、信号传输环节、后台监控平台及配套告警功能。

适用场景：大电流开关柜柜体温度监测，尤其适用于载流量较高、发热问题突出的变电站及工业配电场合。

常见问题

Q：系统安装是否需要停电？

A：系统与高压电源无直接联系，安装调试简单快捷，不会影响原开关柜性能，具体停电安排视现场条件而定。

Q：温度数据如何传输到后台？

A：既可利用现有站端测控系统进行有线传输，也可采用无线传输方式，实现数据远程接收和处理。

Q：系统能否与其他监控点联网？

A：后台系统可通过互联网实现各监控点联网，形成统一监控平台，便于集中管理。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
