测试线自动回收卷线装置的研发 CNR220-137

项目背景

本文针对电力生产中的实际痛点，研发了测试线自动回收卷线装置，有效提升了作业效率与安全水平。电能质量检测是保障电网安全稳定运行的重要技术手段。在实际检测工作中，测试线作为连接仪器与测点的关键部件，使用频率高、场景分散，其管理状况直接影响检测效率与作业安全。

长期以来，测试线在使用后多依赖人工盘绕收纳，线缆容易缠绕打结，不同测试线之间对应关系不清，再次取用时需要花费时间梳理。反复弯折和拖拽也加速了线缆老化，增加了损坏风险。这些问题在综合、检修、高压等多个部门的日常作业中普遍存在。

针对上述情况，项目组提出研发一种测试线自动回收卷线装置，通过机械结构实现线缆的自动收纳，改善测试线使用与管理方式。

存在问题

• 线缆易缠绕：人工盘绕后线缆常出现打结、交叉，取用时需重新梳理，影响作业准备效率。
• 对应关系不清：多条测试线混放后，难以快速区分各自用途和连接位置，容易造成误接。
• 线缆易损坏：反复弯折、拖拽和挤压使线缆外皮及内部导体加速老化，缩短使用寿命。
• 收纳效率低：检测结束后需逐条盘线，占用额外工时，现场整理不够便捷。
• 维护成本高：线缆一旦损坏，往往需要整体更换，缺乏按需维修的灵活方式。

创新目标

研发一种可自动回收测试线的卷线装置，实现线缆拉出后自动收回、收纳整齐、对应关系清晰，同时兼顾携带方便、组合灵活和维修经济，提升电能质量检测工作的效率与安全性。

技术方案

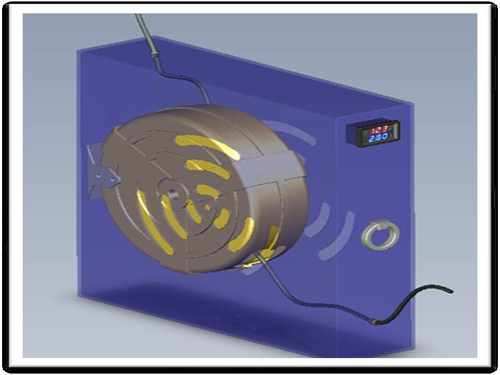

装置采用卷线盒结构，内部设置发条储能机构。使用时将测试线拉出，发条同步储能；使用完毕后，线缆在发条作用下自动收回卷线盒内。外壳收线口设有限位拉环扣，保证线缆回收稳固，避免松脱。

卷线盒可单独使用，也可通过模块化组合同时收纳多条测试线。通过改变模块组合方式，可手动调整支持的测试线数量。若某一模块出现故障，只需单独修理该模块，无需整体维修。

操作流程简便：检测前按需拉出线缆至合适长度，限位拉环扣固定线缆；检测结束后松开限位，线缆自动收回。整个过程无需人工盘绕，减少了整理时间。

创新亮点

• 自动回收：利用发条储能实现线缆自动收回，减少人工盘绕环节，提高收纳效率。
• 限位稳固：收线口限位拉环扣确保线缆回收到位，增强使用安全性。
• 模块组合：卷线盒可单独或组合使用，支持单条或多条线缆收纳，适应不同场景。
• 维护经济：模块化设计使故障模块可单独修理，降低整体维护成本。
• 携带方便：装置设计精巧，便于现场携带和作业使用。

落地应用效果

该装置在电能质量检测工作中投入使用后，测试线收纳效率明显提升，线缆缠绕和对应关系不清的问题得到有效改善。线缆损坏风险降低，现场作业安全性增强，检测准备和收尾时间有所缩短。

模块化组合方式满足了不同检测场景下线缆数量的灵活调整需求，维护也更加便捷。整体来看，该成果为测试线管理提供了实用的技术手段。

产出物：测试线自动回收卷线装置样机及模块化组合方案。

适用场景：电能质量检测、检修作业、高压试验等需要频繁使用测试线的现场。

常见问题

Q：装置如何实现自动回收？

A：拉出线缆时内部发条同步储能，使用完毕后线缆在发条作用下自动收回卷线盒。

Q：能否同时收纳多条测试线？

A：可以。卷线盒可单独或组合使用，通过模块组合调整支持线缆数量。

Q：模块故障如何处理？

A：模块化设计支持单独修理故障模块，无需整体维修，降低维护成本。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
