主变压器有载分接开关智能自动排气装置 CNR218-052

项目背景

本文针对电力生产中的实际痛点，研发了主变压器有载分接开关智能自动排气装置，有效提高了作业效率与安全水平。有载分接开关是主变压器调节电压的核心部件，其内部绝缘油在切换过程中会因电弧分解产生少量气体。若气体不能及时排出，积聚到一定程度会引发轻瓦斯动作，严重时甚至导致重瓦斯跳闸，威胁变压器安全运行。传统处理方式依赖运维人员定期巡检和手动排气，不仅效率低，而且难以捕捉瞬时动作信号，往往在故障发生后才被动响应。

随着电网对供电稳定性要求不断提高，变电站无人值守模式逐步推广，对设备智能化水平提出了更高要求。针对有载分接开关排气操作依赖人工、响应滞后的问题，项目团队研制了一款以单片机为核心控制单元的智能自动排气装置，实现排气流程的自动触发、执行与复归，降低人为因素干扰，提高设备运行安全性。

存在问题

• 人工排气依赖性强：传统排气需运维人员现场操作，受人员到位时间和经验影响，排气及时性难以保证。
• 信号响应滞后：轻瓦斯动作信号发生后，若无人员及时处理，气体持续积聚可能引发重瓦斯跳闸，扩大故障范围。
• 干扰易致误动：变电站电磁环境复杂，控制回路易受干扰信号影响，可能导致排气装置误启动或拒动。
• 排气过程不可控：手动排气时开阀时长、排气量难以精确控制，易出现排气不彻底或过度排气问题。
• 缺乏状态反馈：排气操作完成后，无自动复归信号，运维人员无法远程确认动作结果，增加巡检负担。

创新目标

设计一种集信号检测、逻辑判断、自动执行与状态反馈于一体的智能排气装置，实现轻瓦斯动作后自动启动排气、排气完成后自动关闭并复归信号，同时具备抗干扰和重瓦斯闭锁功能，系统提升有载分接开关排气环节的自动化与稳定性。

技术方案

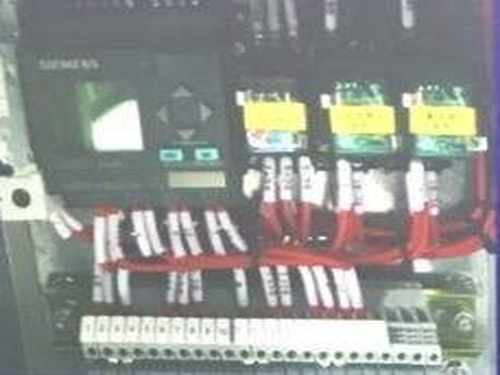

装置以单片机为核心控制单元，外围集成逻辑控制单元、出口中间继电器、电磁阀及信号反馈回路。控制单元实时监测瓦斯继电器状态，当接收到轻瓦斯动作信号时，经逻辑判断和延时确认，输出启动电压至出口中间继电器，再由中间继电器驱动电磁阀开启排气通道。排气过程持续设定时间后，控制单元自动延时断电，电磁阀关闭，同时发出轻瓦斯动作复归信号，完成一次全自动排气循环。

在抗干扰设计方面，装置采用硬件滤波与软件去抖相结合的方式，有效抑制电磁干扰引发的误触发。同时设置重瓦斯闭锁逻辑，当检测到重瓦斯动作信号时，装置立即闭锁排气功能，防止在故障状态下误操作，确保主变压器安全。整个装置结构紧凑，安装便捷，可适配不同型号的有载分接开关瓦斯继电器接口。

创新亮点

• 智能自动触发：无需人工干预，轻瓦斯信号触发后自动完成排气全流程，响应速度快。
• 精确延时控制：采用可调延时逻辑，避免瞬时干扰信号导致误动作，提高动作准确性。
• 重瓦斯闭锁保护：内置闭锁逻辑，在重瓦斯动作时禁止排气，防止故障扩大。
• 状态自动复归：排气完成后自动关闭阀门并发送复归信号，便于运维人员远程掌握设备状态。
• 抗干扰能力强：针对变电站强电磁环境改进设计，运行稳定可靠。

落地应用效果

该装置已在多座变电站试点应用，运行期间成功响应多次轻瓦斯动作信号，均准确完成自动排气并复归，未出现误动或拒动情况。运维人员无需再频繁前往现场手动排气，显著降低了劳动强度，同时避免了因排气不及时导致的潜在跳闸风险，提升了变压器运行可靠性。

产出物：主变压器有载分接开关智能自动排气装置样机及配套控制逻辑软件，已形成标准化安装调试规范。

适用场景：适用于各电压等级变电站主变压器有载分接开关的排气管理，尤其适合无人值守站及对设备自动化要求较高的场合。

常见问题

Q：装置安装是否会影响原有瓦斯继电器功能？

A：不会。装置采用并联接入方式，不改变瓦斯继电器原有电气回路，仅在轻瓦斯信号输出端增加逻辑判断，不影响其正常保护功能。

Q：排气过程中若发生重瓦斯动作，装置如何处理？

A：装置内置重瓦斯闭锁逻辑，一旦检测到重瓦斯信号，立即停止排气并闭锁后续动作，确保故障情况下不干扰保护跳闸回路。

Q：装置需要频繁维护吗？

A：装置采用工业级元器件，设计寿命长，日常仅需定期检查接线紧固性和电磁阀动作灵活性，维护工作量小。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
