可变交流直流双模式移动电源的研发 CNR220-139

项目背景

本文针对电力生产中的实际痛点，研发了可变交流直流双模式移动电源，有效提升了作业效率与安全水平。传统做法是依赖柴油发电机或长距离临时电缆供电，前者噪音大、维护成本高，后者受现场条件限制且存在安全隐患。随着开关特性测试、继电保护校验等现场作业频次增加，对便携、稳定、安全的独立电源需求日益突出。

现有移动电源产品多集中于直流输出或单一交流输出，难以同时适应交流与直流两种测试设备的供电需求。作业人员往往需要携带多台设备，接线复杂、搬运困难，且输出波形质量参差不齐，直接影响测量数据准确性。为此，项目组研发了一款可变交流直流双模式移动电源，通过一体化设计解决上述矛盾，提高现场作业效率与安全水平。

存在问题

• 无市电环境作业受限：部分变电站扩建区域、线路检修现场或户外试验场地不具备市电接入条件，测试设备无法启动。
• 供电模式单一：现有便携电源仅支持直流或固定交流输出，无法适配不同测试仪器的供电需求，需携带多台设备。
• 搬运不便：传统发电机组或大容量电源体积大、重量高，移动和运输耗时耗力，影响作业节奏。
• 安全风险较高：临时接取市电或使用发电机时，操作人员需频繁接触强电接头，存在触电隐患。
• 数据准确性受影响：部分临时电源输出频率波动大、谐波含量高，导致测量结果偏差，影响故障判断。

创新目标

本项目旨在研发一种集交流与直流输出于一体的移动电源，实现无市电环境下的灵活供电，同时保证输出波形质量、提高搬运便捷性、降低作业安全风险，并配备数据显示功能，适应现场测试对电源稳定性和可操作性的要求。

技术方案

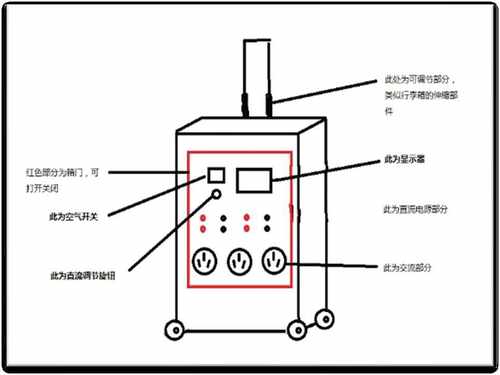

该移动电源采用拉杆箱式结构，底部安装滚轮，整体布局紧凑。内部集成交流逆变模块与直流稳压模块，交流输出范围可调节至30V-250V，直流输出稳定在220V，涵盖常用测试设备的供电需求。电源控制面板设有模式切换开关，操作人员可根据测试仪器类型选择对应输出模式。

使用时，先将电源充电至满电状态，再通过拉杆移动至作业点。连接测试设备后，启动电源并设定所需电压值。液晶显示器实时显示当前输出电压、电流及剩余电量，便于操作人员记录数据并监控电源状态。测试结束后，关闭电源并断开连接，即可轻松转移至下一作业点。

创新亮点

• 双模式输出：同时具备交流与直流输出功能，交流电压可调（30V-250V），直流输出220V，适配多种测试仪器。
• 便携设计：拉杆与滚轮结构，单人即可移动，显著减少搬运时间和人力投入。
• 安全隔离：独立于市电系统，减少强电直接接触，降低触电风险，提升作业安全性。
• 高精度供电：输出频率稳定、谐波少，保证测量数据准确性，避免因电源质量导致的误判。
• 数据可视化：配备液晶显示器，实时显示关键参数，方便现场记录与后续分析。

落地应用效果

该移动电源已在多个检修现场试用，覆盖开关特性测试、保护装置校验等场景。试用反馈显示，作业准备时间明显缩短，不再依赖市电接入点，搬运效率大幅提升。同时，因电源输出稳定，测试数据重复性良好，未出现因供电问题导致的异常数据。操作人员普遍反映，该设备安全易用，减少了临时接电的繁琐步骤。

产出物：可变交流直流双模式移动电源样机一台，配套使用说明书及维护手册。

适用场景：变电站检修、线路巡检、户外试验、应急抢修等无市电环境下的测试与调试作业。

常见问题

Q：该移动电源的充电时间需要多久？

A：具体充电时间取决于电池容量和充电器规格，但设计上支持快速充电，可在数小时内完成，不影响连续作业。

Q：交流输出模式是否支持不同频率的测试设备？

A：电源输出频率稳定，默认与工频一致，可满足绝大多数开关特性测试仪的供电要求。若需特殊频率，可在定制版本中调整。

Q：设备在户外恶劣天气下能否使用？

A：设备外壳具备基本防护能力，建议在雨雪天气下采取遮挡措施，避免进水。正常干燥环境下可稳定运行。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
