GW4型隔离开关触指拆装专用工具的创新研发 CNR220-141

项目背景

本文针对电力生产中的实际痛点，研发了GW4型隔离开关触指拆装专用工具的创新研，有效提升了作业效率与安全水平。隔离开关是变电站中用量最大的高压开关设备之一，其触指作为导电回路的可动连接点，长期承受电热和机械磨损，属于易损件。在电网运行维护中，GW4型隔离开关触指更换是变电检修班的常规工作，但也是耗时较长、风险较高的作业项目。

传统触指更换工艺要求检修人员先将触头导电管整体拆下，转移至地面完成触指压接和弹簧止钉装配，再重新吊装复位。这一过程涉及高空拆装、多人配合和反复调整，单相更换往往需要数小时。更关键的是，地面压接时若力度控制不当，极易损伤触指表面的镀银层，导致接触电阻增大，投运后局部发热，留下设备隐患。

为解决这一现场痛点，项目组基于多年变电检修经验，设计了一款轻量化专用工具，目标是让触指拆装作业摆脱对导电管整体拆卸的依赖，实现高空原位操作，提升检修效率与安装质量。

存在问题

• 作业流程繁琐：传统方法需先拆卸导电管，再转运至地面，作业链条长，人力投入大。
• 镀银层易损伤：地面压接时缺乏专用定位工装，触指受力不均，镀银层划伤或压痕频发。
• 弹簧止钉易脱落：装配过程中弹簧止钉缺乏固定约束，常发生弹飞或错位，返工率高。
• 高空作业风险高：导电管拆装需多人举托，存在物体打击和人员失衡风险。
• 检修效率低：单相触指更换平均耗时较长，直接影响停电窗口利用率。

创新目标

研发一款适用于110kV GW4型隔离开关的触指拆装专用工具，实现高空直接拆装触指，无需拆卸导电管；工具需具备足够的结构强度以传递操作力，同时体积小、重量轻，便于单人携带和操作；在拆装过程中不得损伤触指表面，并有效约束弹簧止钉，防止脱落。

技术方案

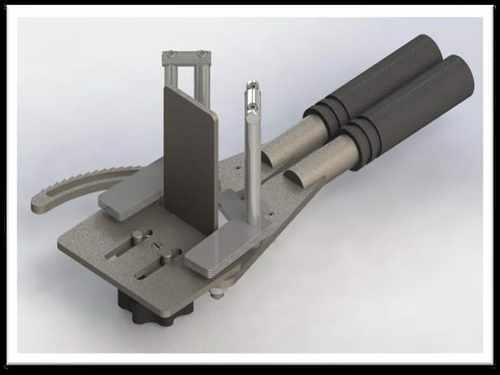

该专用工具采用高强度钢材制作主体框架，整体呈钳形结构，前端设有与触指轮廓匹配的夹持口，后端为操作手柄。夹持口内侧衬有柔性垫层，避免与触指镀银层直接硬接触。工具中部集成弹簧止钉托盘，托盘位置可微调，以适应不同批次的触指公差。手柄部分设计有自锁棘轮机构，操作时只需单手反复按压手柄，即可逐步收紧夹持口，完成触指的压入或拔出。

现场操作流程为：检修人员登高后，先将工具夹持口对准待更换触指，利用棘轮机构将旧触指平稳拔出；随后将新触指放入夹持口，并将弹簧止钉预先置于托盘内，对准触指安装孔位后，缓慢释放棘轮，使触指滑入导电管槽位，同时托盘将弹簧止钉顶入锁定位置。整个过程无需拆卸导电管，单人即可完成。

创新亮点

• 高空原位拆装：突破传统地面作业模式，直接在高空完成触指更换，省去导电管拆装环节。
• 镀银层零损伤：柔性夹持口设计，分散接触压力，避免划伤触指表面，保障接触可靠性。
• 弹簧止钉防脱：集成式托盘在装配过程中始终约束止钉位置，杜绝弹飞和错位。
• 轻便高强度：主体采用高强度钢，重量控制在单手可持范围，携带和操作均便捷。
• 操作简单易学：棘轮自锁结构使操作者无需特殊技巧，短时间培训即可熟练使用。

落地应用效果

该工具已在多个110kV变电站的隔离开关检修作业中试用，覆盖不同厂家、不同磨损程度的触指更换场景。现场反馈显示，单相触指更换时间由传统方法的数小时缩短至半小时以内，检修人员由原先的3至4人减少至2人，且未再出现触指镀银层损伤或弹簧止钉脱落导致的返工情况。

产出物：GW4型隔离开关触指拆装专用工具实物一套，配套使用说明书及操作演示视频。

适用场景：适用于110kV电压等级变电站内GW4型隔离开关的定期检修、故障处理及技改大修中的触指更换作业。

常见问题

Q：该工具是否适用于其他型号的隔离开关？

A：目前该工具针对GW4型隔离开关的触指尺寸设计，若需用于其他型号，需根据触指结构对夹持口和托盘进行适配调整。

Q：工具在高空操作时是否安全？

A：工具设计有自锁棘轮机构，操作力可控，不会因误动作导致触指飞出；同时整体重量轻，降低了高空作业的劳动强度，但操作时仍需遵守高空作业安全规程。

Q：触指安装后如何验证接触良好？

A：安装完成后，可通过回路电阻测试或红外测温进行验证。现场试用表明，使用该工具安装的触指，其回路电阻值均满足验收标准，未出现异常发热。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
