电力仪表数据无线实时归集传输系统 CNR220-166

项目背景

本文针对电力生产中的实际痛点，研发了电力仪表数据无线实时归集传输系统，有效提升了作业效率与安全水平。电力行业仪表仪器长期以现场显示为主，运维人员需要定期到现场逐台抄录数据。随着站点数量增加，人工巡检频次和记录工作量持续上升，数据从采集到汇总存在明显滞后。

传统仪表仅具备数据显示功能，不具备数据实时传输和客户终端管理能力。仪表与管理系统之间缺少自动通道，数据归集依赖人工，现场参数变化无法及时反映到使用终端。

针对这一情况，项目组提出电力仪表数据无线实时归集传输系统，目标是让仪表数据自动上传、终端随时调取，减少人工环节对数据时效和准确性的影响。

存在问题

• 数据时效差：仪表数据需人工现场抄录后再录入系统，归集周期长，无法反映实时运行状态。
• 人工成本高：站点分散、仪表数量多，逐台巡检占用大量运维人力，且难以频繁涵盖。
• 记录易出错：人工抄录和二次录入环节多，数据准确性受人为因素影响明显。
• 终端管理缺失：仪表只显示本地数值，管理端无法统一查看和调阅，数据分散在各现场。
• 扩展能力不足：原有仪表通信方式单一，难以按不同需求接入其他系统或调整采集范围。

创新目标

项目目标是建立一套由软件端与硬件端配合的无线归集传输系统，实现仪表数据自动采集、实时上传和终端统一调阅。系统需支持提前录入仪表基本数据，匹配无线芯片嵌入仪表，并在软件端指令下完成数据包回送，同时具备灵活定制和多种通信协议、数据格式对接能力，适应不同场景的使用需求。

技术方案

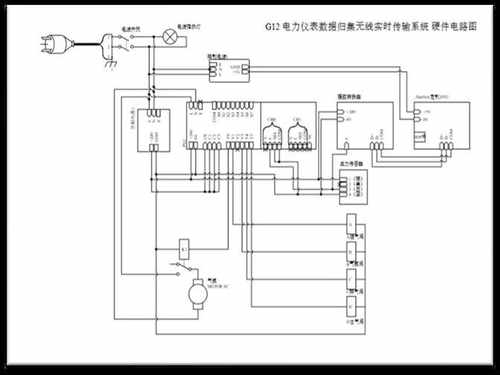

系统由软件端和硬件端两部分构成。软件端包含系统配置等模块，负责下发指令和管理数据；硬件端包括控制电源、PLC控制器、通信转换模式DTU等组件，负责现场数据采集与回送。用户在软件端提前录入仪器基本数据，并将匹配的2G/3G芯片嵌入仪表仪器中，使仪表具备无线通信能力。

运行流程为：系统开启后，软件端向云端发送指令，硬件端收到指令后回送数据包，云端完成数据归集并传输到使用终端。整个过程无需人工现场介入，数据从仪表到终端形成自动通道，保证实时性和准确性。

系统支持多种通信协议和数据格式，可根据不同需求进行定制化开发，实现与其他系统的有效衔接。用户可随时调取所需数据，进行统一管理和查阅。

创新亮点

• 无线归集：仪表嵌入2G/3G芯片后自动回送数据，替代人工现场抄录，归集效率大幅提高。
• 软硬协同：软件端下发指令、硬件端回送数据包，两端配合完成实时传输，减少中间环节。
• 终端直连：数据准确传输到使用终端，用户可随时调取，实现统一管理和查阅。
• 灵活扩展：支持多种通信协议和数据格式，可按需求定制开发，与其他系统有效衔接。
• 部署简便：只需提前录入仪表基本数据并嵌入匹配芯片，即可接入系统运行。

落地应用效果

系统投入应用后，仪表数据由人工抄录转为自动归集传输，现场巡检频次明显减少，数据从采集到终端可查的周期大幅缩短。运维人员可在终端统一调阅仪表参数，数据准确性提高，人工记录和二次录入带来的差错明显下降。

系统运行稳定，支持按不同站点需求调整采集范围和通信配置，后续扩展接入其他系统时无需重复改造现场仪表，整体运营效率得到提升。

产出物：电力仪表数据无线实时归集传输系统，含软件端配置模块与硬件端控制电源、PLC控制器、通信转换模式DTU等组件，以及嵌入仪表的2G/3G芯片。

适用场景：适用于仪表数量多、站点分散、需要实时掌握运行参数的电力运维场景，也可用于需要统一终端管理和后续系统对接的仪表数据采集场合。

常见问题

Q：系统是否需要更换原有仪表？

A：不需要整体更换。用户提前录入仪器基本数据，并将匹配的2G/3G芯片嵌入仪表仪器中，原有仪表即可接入系统。

Q：数据如何从仪表传到使用终端？

A：系统开启后，软件端向云端发送指令，硬件端收到指令后回送数据包，云端归集后传输到使用终端，用户可随时调取。

Q：能否与其他系统对接？

A：可以。系统支持多种通信协议和数据格式，可根据不同需求进行定制化开发，实现与其他系统的有效对接。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
