通用型油样便捷采集接头 CNR220-165

项目背景

本文针对电力生产中的实际痛点，研发了通用型油样便捷采集接头，有效提升了作业效率与安全水平。试验班组需定期对各类变压器进行油色谱分析、微水测试等取样作业，取样质量直接影响设备状态评价的准确性。

当前生产班组在油样采集过程中，普遍面临采样管频繁更换、操作步骤繁琐、密封性能不稳定等实际问题。由于不同厂家、不同型号变压器的采样口规格存在差异，班组人员往往需要携带多种规格的采样管和接头，现场根据设备情况临时选配，不仅耗时费力，还容易因选型错误或连接不当造成油样泄漏或污染。

针对上述痛点，项目团队研制了通用型油样便捷采集接头，旨在通过标准化接口设计和一体化操作结构，简化采样流程，提高取样效率和样本质量，为设备状态评价提供可靠的数据支撑。

存在问题

• 采样管频繁更换：不同变压器采样口直径不一，现场需频繁拆卸和更换采样管，操作繁琐且增加备件消耗。
• 密封性能不足：传统接头与采样口匹配度差，易出现渗漏，导致空气水分、灰尘等污染物进入油样，影响检测结果。
• 操作流程复杂：排空、排油、取样等步骤需人工控制，缺乏准确调节手段，操作不当易造成油样浪费或混入气泡。
• 工具携带不便：多种规格接头和采样管分散存放，现场取用不便，降低工作效率。
• 数据准确性受影响：采样环节的污染或操作误差，可能导致油样检测数据失真，影响设备状态判断。

创新目标

设计一款通用型油样便捷采集接头，实现不同采样口的快速适配，通过集成三通阀和专用胶管实现排空、排油、取样的精确控制，同时改进密封结构和便携性，系统提高油样采集的效率、安全性和样本纯净度。

技术方案

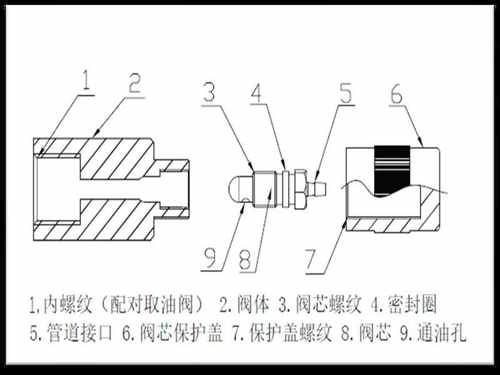

通用型油样便捷采集接头采用模块化设计，核心部件包括通用接口、三通阀和聚四氟乙烯胶管。通用接口可适配多种常见变压器采样口规格，通过弹性卡扣和密封圈实现快速连接与可靠密封。三通阀内置三个通路，分别对应排空、排油和取样功能，操作人员通过旋转阀芯即可切换工作状态，无需拆卸管路。

使用时，先将接头与变压器采样口连接，打开采样阀，旋转三通阀至排空位置，排出管路内残留的旧油；随后切换至排油位置，让油液稳定流出；最后旋转至取样位置，将油样导入取样瓶。取样完成后，关闭采样阀，拆下接头，放入专用工具盒内。整个流程无需更换任何部件，单人即可完成操作。

接头主体采用耐油腐蚀的金属材料，密封件选用耐老化橡胶，确保长期使用性能稳定。工具盒采用轻质材料，内部设有固定凹槽，可安全存放接头和备用密封圈，便于携带和保管。

创新亮点

• 通用适配：一个接头即可连接多种规格采样口，消除频繁更换采样管的繁琐操作，显著提高工作效率。
• 精确控制：三通阀设计实现排空、排油、取样的一体化控制，减少人为操作误差，避免油样浪费。
• 密封可靠：多重密封结构有效隔绝外界空气和污染物，确保油样纯净度，提升检测数据准确性。
• 便携收纳：专用工具盒轻便耐用，内部布局合理，方便现场携带和工具管理。
• 成本节约：减少采样管等备件消耗，降低班组运维成本，同时减少因取样不合格导致的重复作业。

落地应用效果

该接头在多个生产班组试用后，油样采集效率明显提升，单次取样时间大幅缩短，操作人员反馈良好。取样过程中未出现渗漏现象，油样检测合格率显著提高，为设备状态评价提供了更可靠的数据基础。同时，备件采购频率下降，班组工具管理更加规范。

产出物：通用型油样便捷采集接头成品、配套工具盒及使用说明书。

适用场景：适用于电力试验班组对各类变压器进行定期油样采集，也可用于其他油浸式设备的油务监督工作。

常见问题

Q：该接头是否适用于所有变压器采样口？

A：接头设计时考虑了常见采样口规格，可涵盖绝大多数变压器类型。对于特殊规格，可通过更换密封圈或适配环进行扩展，具体可咨询厂家。

Q：三通阀操作是否容易出错？

A：三通阀的排空、排油、取样位置均有明显标识和限位结构，操作人员经过简单培训即可掌握，不易误操作。

Q：接头使用后如何清洁维护？

A：使用后可用清洁布擦拭接头表面，避免油污残留。定期检查密封圈状态，如有老化或损伤应及时更换，以保证密封性能。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
