变电站电缆对芯高效识别装置 CNR220-181

项目背景

本文针对电力生产中的实际痛点，研发了变电站电缆对芯高效识别装置，有效提升了作业效率与安全水平。变电站内电缆数量众多、走向复杂，是日常运维管理中的重点难点。随着电网规模不断扩大，电缆通道内新旧缆线交织，部分电缆因年代久远缺乏清晰标识，给运行检修工作带来诸多不便。

传统电缆识别主要依赖人工核对图纸、逐根试拉或临时挂牌，不仅耗时费力，而且容易出错。一旦误判电缆用途，可能导致误操作，轻则影响设备运行，重则引发安全事故。因此，亟需一种能够快速、准确识别电缆源头与走向的专用工具。

本项目借鉴网线识别装置的工作原理，结合变电站电缆现场特点进行改良创新，研制出一套变电站电缆对芯实用识别装置，旨在提高电缆管理的准确度和效率，降低作业风险。

存在问题

• 电缆走向复杂，查找困难：变电站电缆沟内缆线密集，多条电缆并行或交叉，仅凭外观难以判断其连接关系。
• 传统对芯方式效率低：常规方法需打开电缆沟盖板，逐根电缆进行试拉或通断测试，过程繁琐，耗时较长。
• 临时标识可靠性差：作业中常采用临时标签或挂牌方式记录电缆用途，易脱落、易磨损，且可能因记录不清留下安全隐患。
• 误判风险高：依赖人工经验和图纸核对，一旦图纸更新不及时或人员疏忽，容易误认电缆，导致错误操作。

创新目标

设计并制作一种便携式电缆对芯识别装置，通过非破坏性信号注入与接收方式，快速判断电缆的源头和走向，减少人工开盖查线的工作量，提高识别准确率，同时消除因临时标识带来的安全风险。

技术方案

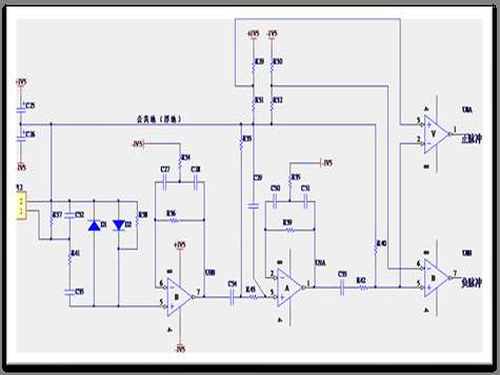

装置由发射器和接收器两部分组成。发射器产生特定的时钟触发信号，并耦合到待识别电缆的芯线上，形成可检测的电流信号；接收器采用双色LED数字化指示方式，对信号进行解码和显示。双色LED用于指示电流方向，LED点亮的数量反映电流强度，操作人员通过观察灯色和灯数即可直观判断电缆是否为目标电缆及其走向。

使用时，先将发射器连接至已知端电缆芯线，再将接收器在电缆沟另一端逐根探测。当接收器检测到对应信号时，LED灯组会呈现特定颜色和亮度组合，从而快速锁定目标电缆。整个过程无需破坏电缆外护套，也无需断开运行回路，操作安全便捷。

创新亮点

• 原理借鉴与改良：将网线识别技术引入电力电缆领域，并根据高压电缆芯线结构进行适配改进。
• 直观指示方式：双色LED同时显示电流方向与强度，降低了对操作人员专业经验的依赖。
• 非接触式检测：无需打开电缆沟盖板或逐根试拉，减少作业步骤，提升工作效率。
• 安全风险降低：避免因临时标识不清导致的误操作，保障人身和设备安全。

落地应用效果

该装置已在多个变电站的电缆检修工作中试用，现场反馈良好。操作人员表示，使用该装置后，电缆识别时间大幅缩短，劳动强度明显降低，尤其在多电缆并行场景下优势突出。同时，由于无需频繁掀开电缆沟盖板，也减少了异物掉落和人员绊倒的风险。

产出物：变电站电缆对芯高效识别装置一套（含发射器、接收器及便携箱），以及配套使用说明书。

适用场景：适用于变电站电缆沟、电缆夹层、电缆竖井等电缆密集区域的电缆识别、对芯及走向排查作业，也可用于电缆检修前的安全确认。

常见问题

Q：该装置是否需要对电缆进行断电操作？

A：不需要。装置采用非接触式信号耦合方式，可在电缆带电状态下进行识别，但需确保作业人员遵守安全规程，做好绝缘防护。

Q：装置对电缆长度和芯线数量是否有限制？

A：装置适用于常规变电站电缆长度范围，对芯线数量无严格限制，但需保证发射器与接收器之间信号可有效传输。对于超长或高衰减电缆，可适当调整信号增益。

Q：双色LED指示是否容易误读？

A：双色LED的亮灭组合经过优化设计，颜色区分明显，亮度差异清晰。操作人员经过简单培训即可掌握判读方法，误读概率极低。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
